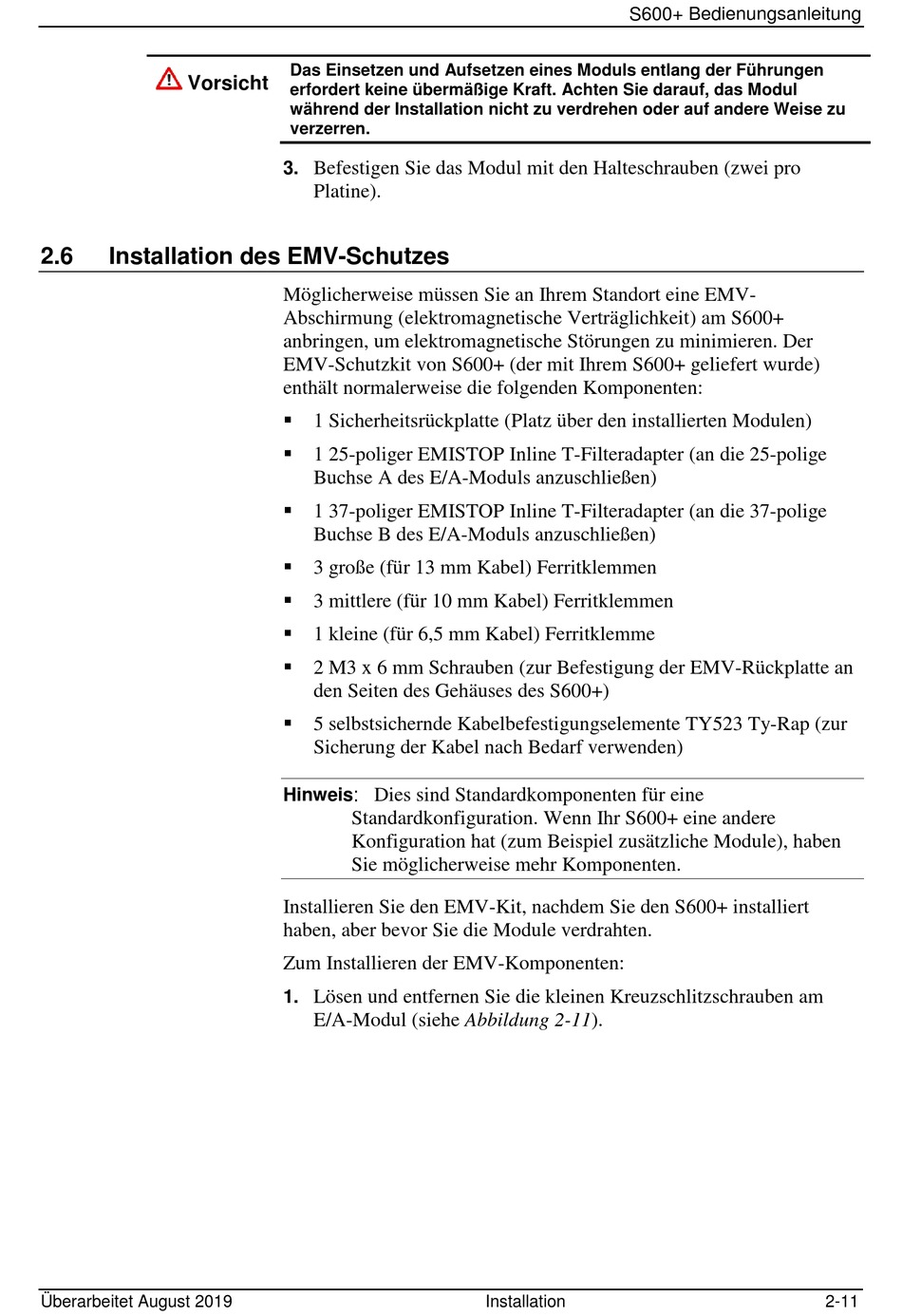

2.6
Installation des EMV-Schutzes
Überarbeitet August 2019
Das Einsetzen und Aufsetzen eines Moduls entlang der Führungen
erfordert keine übermäßige Kraft. Achten Sie darauf, das Modul
während der Installation nicht zu verdrehen oder auf andere Weise zu
verzerren.
Befestigen Sie das Modul mit den Halteschrauben (zwei pro
3.
Platine).
Möglicherweise müssen Sie an Ihrem Standort eine EMV-
Abschirmung (elektromagnetische Verträglichkeit) am S600+
anbringen, um elektromagnetische Störungen zu minimieren. Der
EMV-Schutzkit von S600+ (der mit Ihrem S600+ geliefert wurde)
enthält normalerweise die folgenden Komponenten:
1 Sicherheitsrückplatte (Platz über den installierten Modulen)
1 25-poliger EMISTOP Inline T-Filteradapter (an die 25-polige
Buchse A des E/A-Moduls anzuschließen)
1 37-poliger EMISTOP Inline T-Filteradapter (an die 37-polige
Buchse B des E/A-Moduls anzuschließen)
3 große (für 13 mm Kabel) Ferritklemmen
3 mittlere (für 10 mm Kabel) Ferritklemmen
1 kleine (für 6,5 mm Kabel) Ferritklemme
2 M3 x 6 mm Schrauben (zur Befestigung der EMV-Rückplatte an
den Seiten des Gehäuses des S600+)
5 selbstsichernde Kabelbefestigungselemente TY523 Ty-Rap (zur
Sicherung der Kabel nach Bedarf verwenden)
: Dies sind Standardkomponenten für eine
Hinweis
Standardkonfiguration. Wenn Ihr S600+ eine andere
Konfiguration hat (zum Beispiel zusätzliche Module), haben
Sie möglicherweise mehr Komponenten.
Installieren Sie den EMV-Kit, nachdem Sie den S600+ installiert
haben, aber bevor Sie die Module verdrahten.
Zum Installieren der EMV-Komponenten:
1.
Lösen und entfernen Sie die kleinen Kreuzschlitzschrauben am
E/A-Modul (siehe Abbildung 2-11).
S600+ Bedienungsanleitung
Installation
2-11
