4.1.7 Rohimpulsausgänge (RAWOUT)
4-12
Tabelle 4-9. PULSEOUT Steckverbinder für SKT-B
Anschluss
30
PULSEOUT-CH1
31
PULSEOUT-CH2
32
PULSEOUT-CH3
33
PULSEOUT-CH4
35
RÜCKFÜHRUNG CH1-4
34
PULSEOUT-CH5
12
RÜCKFÜHRUNG CH5
Der S600+ unterstützt einen einzelnen Rohimpulsausgang, der
normalerweise in Proveranwendungen verwendet wird, um die
Turbinensignale nachzuahmen und an die Mezzanine-Karte des
Provers zu senden. Siehe Abbildung 4-16. Ein 1-K-Ohm-Widerstand
ist erforderlich, wenn die Impulsrate am Prover-Bus 1 kHz
überschreitet, wenn mehr als drei S600+ vorhanden sind oder wenn
mehr als 20 m Kabel erforderlich sind.
Tabelle 4-10 zeigt die RAWOUT-Steckverbindungen.

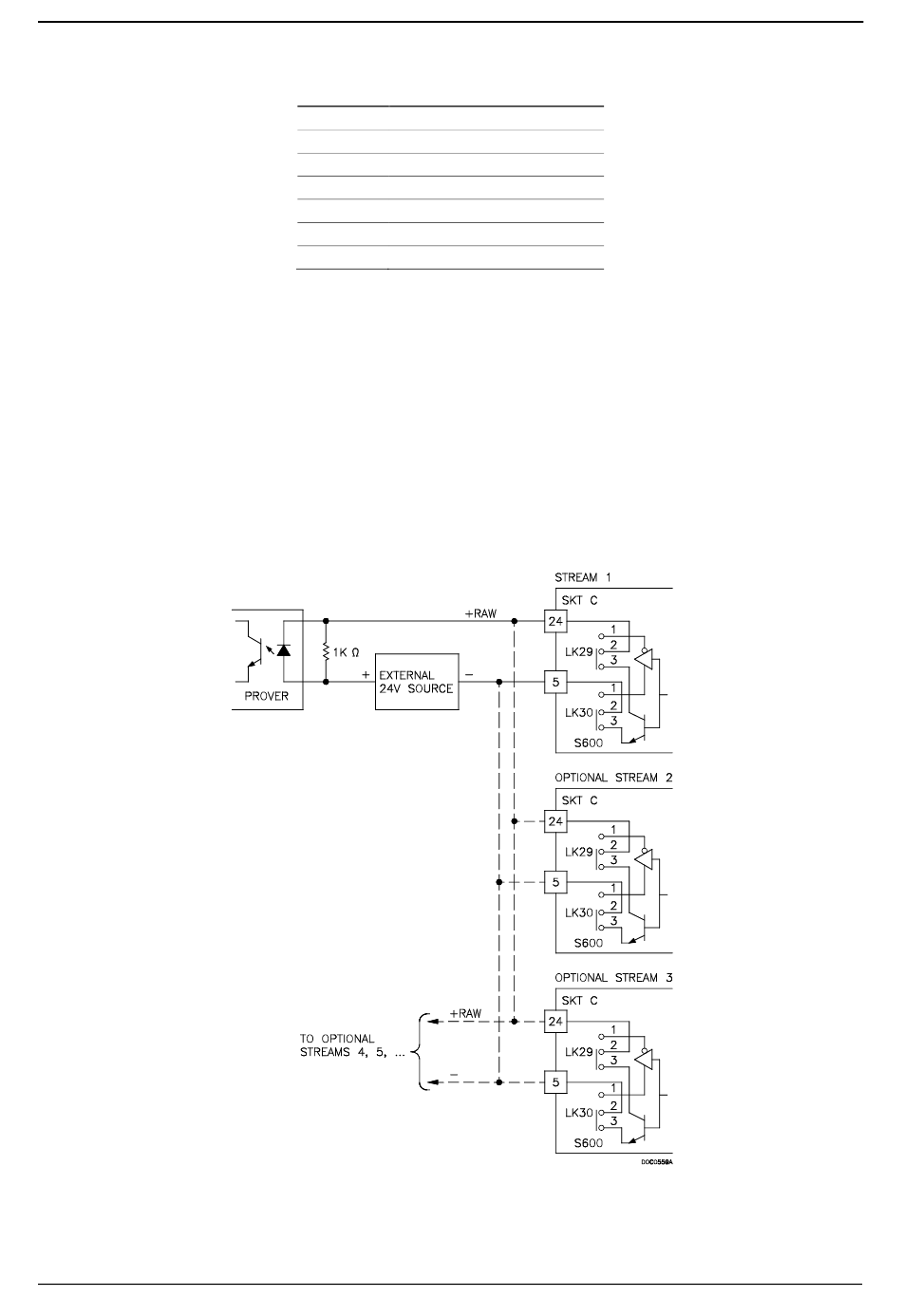

Abbildung 4-16. Rohimpulsausgänge Schaubild
