Installation im Netzwerk

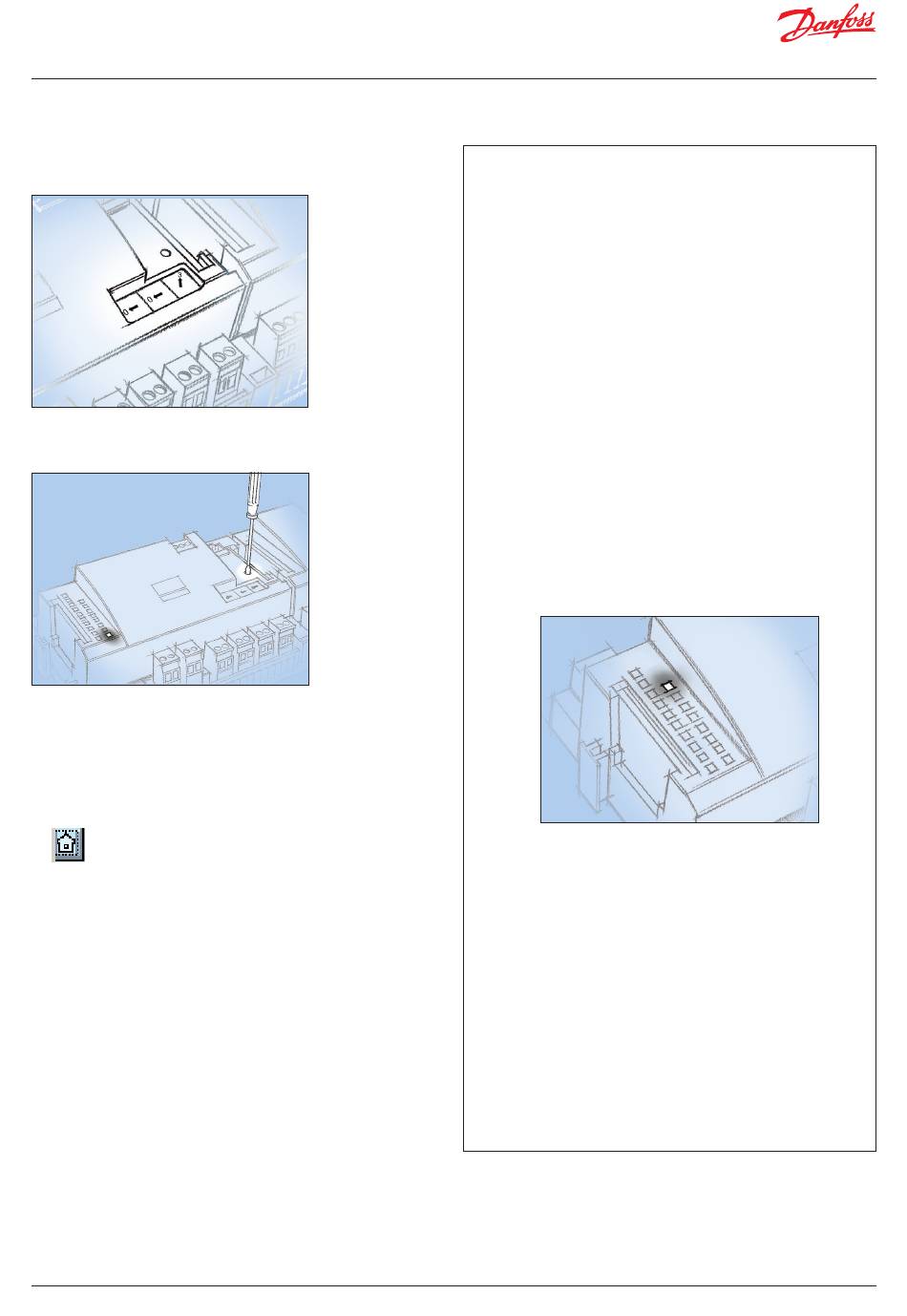

1. Adresse einstellen (im Beispiel wird 3 verwendet)
Den rechten Adressschalter so drehen, dass er auf 3 zeigt.
Die beiden anderen Adressschalter müssen mit dem Pfeil auf 0 zeigen.
2. Service-Pin drücken
Den Service-Pin so lange niederdrücken,
bis die Service-Pin-Leuchtdiode leuchtet.
3. Auf Antwort von der Systemeinheit warten
Je nach Netzwerkumfang kann es bis zu einer Minute dauern, bis
die Bestätigung vorliegt, dass der Regler im Netzwerk installiert wurde.
Nach erfolgter Installation beginnt die Status-Leuchtdiode schneller
als üblich zu blinken (zweimal pro Sekunde). Dies hält ca. 10 Minuten
lang an.
4. Neue Anmeldung über das Service-Tool vornehmen
Falls das Service-Tool während der Installation des Reglers im
Netzwerk verbunden war, ist eine Neuanmeldung beim Regler
über das Service-Tool notwendig.
82 | BC245386497365de-000502
-Boosterregelung AK-PC 782A
2
Der Regler soll über ein Netzwerk fernüberwacht werden.
In diesem Netzwerk wird dem Regler die Adresse 3 zugewiesen.
Diese Adresse darf von keinem anderen Regler im gleichen
Netzwerk benutzt werden.
Anforderungen an die Systemeinheit
Als Systemeinheit kommen folgende Module infrage:
- AK-SM 720
- Ein Modul der Produktreihe AK-SM 800.
Falls keine Rückmeldung von der Systemeinheit erfolgt:
Beginnt die Status-Leuchtdiode nicht schneller als normal
zu blinken, wurde der Regler nicht im Netzwerk installiert.
Ursache dafür kann Folgendes sein:
Dem Regler wurde eine Adresse außerhalb des gültigen
Bereichs zugewiesen
Die Adresse 0 darf nicht verwendet werden.
Die gewählte Adresse wird bereits von einem anderen
Regler oder einer anderen Einheit im Netzwerk benutzt:
Die Adresseinstellung ist auf eine andere (freie) Adresse zu ändern.
Die Verdrahtung wurde nicht korrekt ausgeführt.
Die Terminierung wurde nicht korrekt ausgeführt.
Die Anforderungen an die Datenkommunikation werden im
Dokument über die Datenkommunikationsanschlüsse der ADAP-
KOOL® Regelsysteme für Kälteanlagen – RC8AC – beschrieben.
