Erweiterungsmodul AK-OB 110

Funktion
Das Modul umfasst zwei analoge Spannungsausgänge à 0–10 V.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt über das Reglermodul.

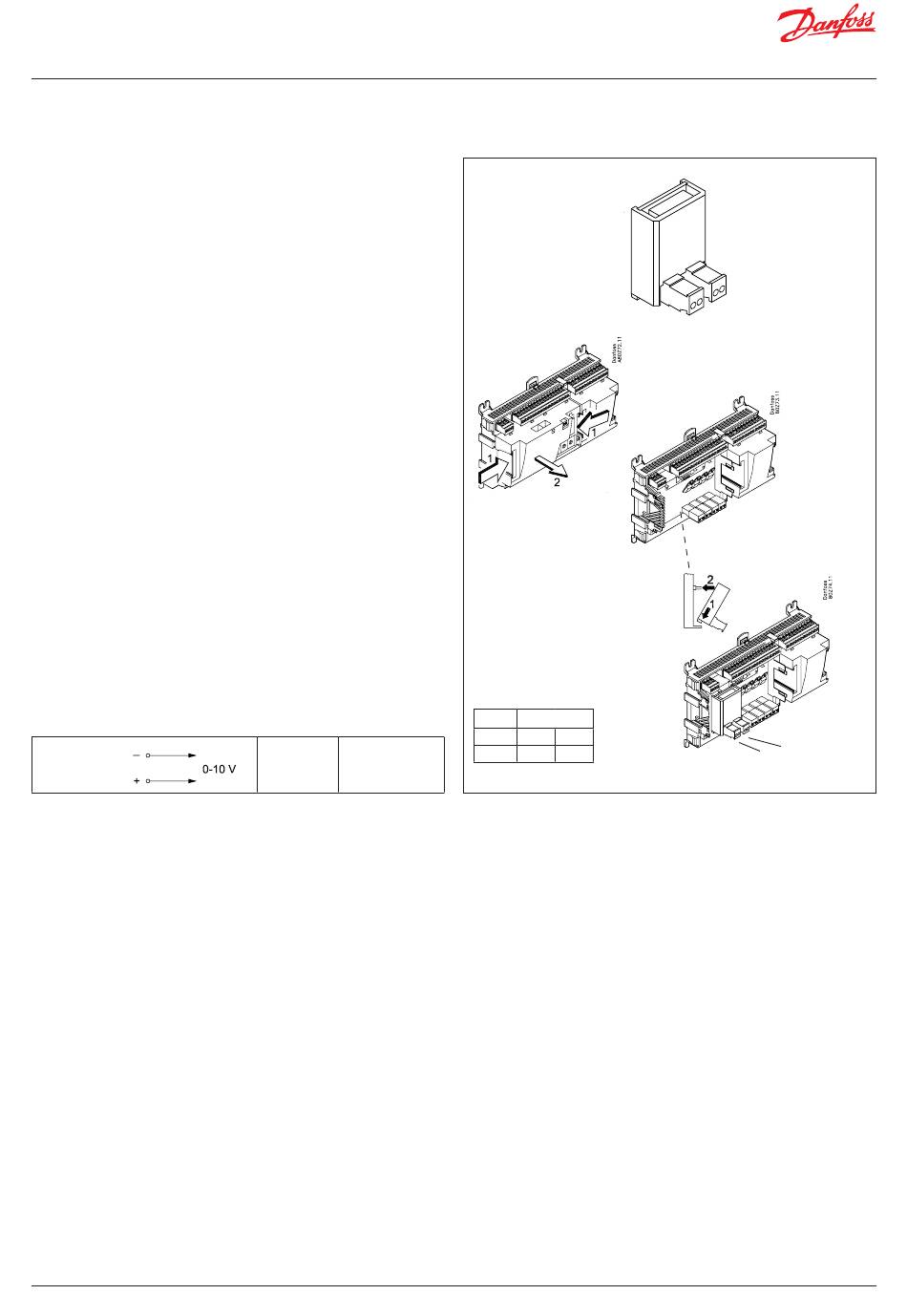

Platzierung

Das Modul ist auf der Platine im Inneren des Reglermoduls platziert.
Punkt
Die beiden Ausgänge haben Punkt 24 und 25. Sie werden auf einer
vorausgehenden Seite gezeigt, auf der auch der Regler beschrieben ist.
Max. Belastung
I < 2,5 mA
R > 4 kOhm
AO
© Danfoss | DCS (vt) | 2020.02
-Boosterregelung AK-PC 782A
2
AO 0 – 10 V
1
Modul
Punkt 24 25
Typ AO1 AO2
AO2
AO1
