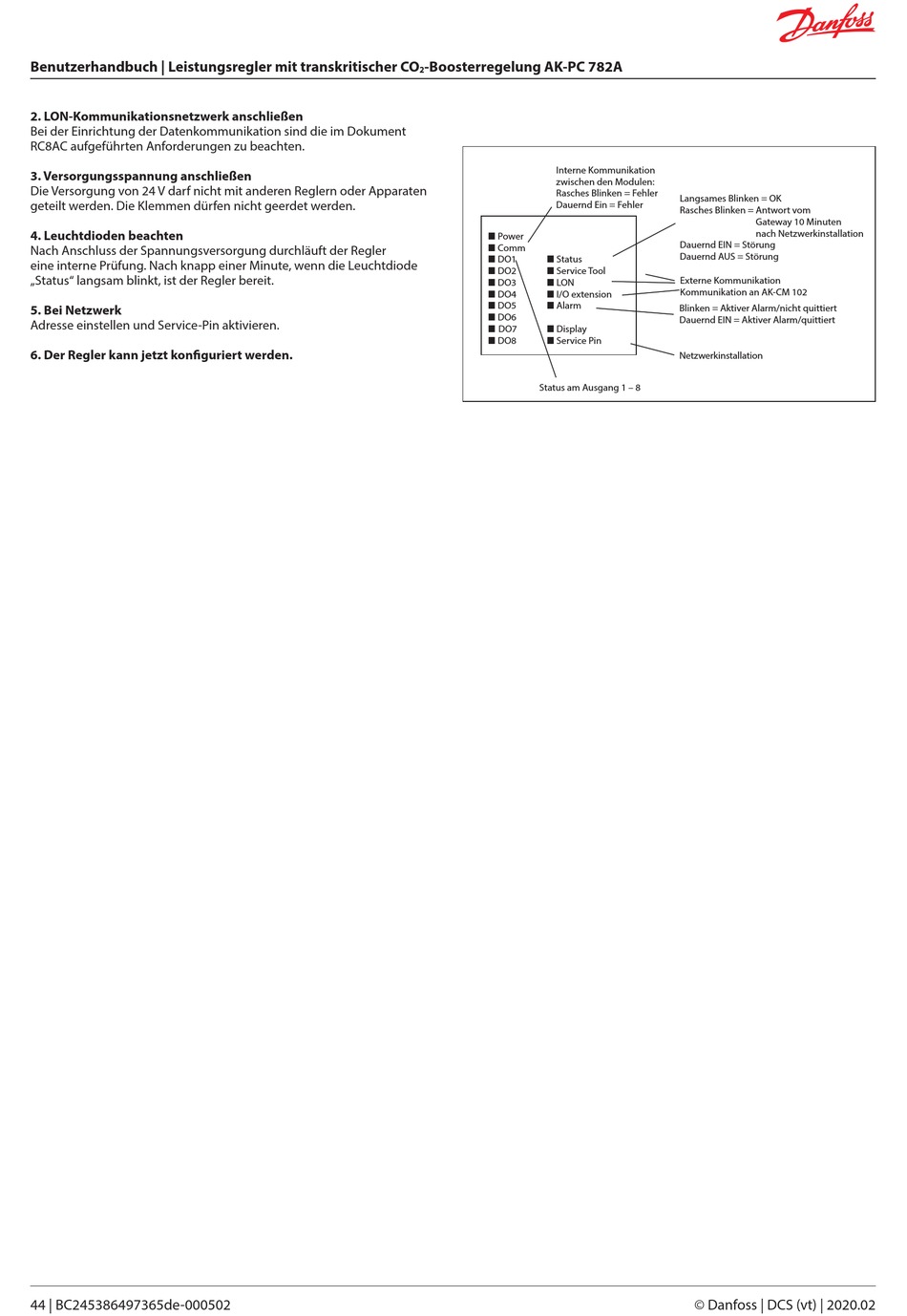

Danfoss AK-PC 782A Benutzerhandbuch Seite 44

Benutzerhandbuch | Leistungsregler mit transkritischer CO
2. LON-Kommunikationsnetzwerk anschließen
Bei der Einrichtung der Datenkommunikation sind die im Dokument
RC8AC aufgeführten Anforderungen zu beachten.
3. Versorgungsspannung anschließen
Die Versorgung von 24 V darf nicht mit anderen Reglern oder Apparaten
geteilt werden. Die Klemmen dürfen nicht geerdet werden.
4. Leuchtdioden beachten
Nach Anschluss der Spannungsversorgung durchläuft der Regler
eine interne Prüfung. Nach knapp einer Minute, wenn die Leuchtdiode
„Status" langsam blinkt, ist der Regler bereit.
5. Bei Netzwerk
Adresse einstellen und Service-Pin aktivieren.
6. Der Regler kann jetzt konfiguriert werden.
44 | BC245386497365de-000502
-Boosterregelung AK-PC 782A
2
Interne Kommunikation
zwischen den Modulen:
Rasches Blinken = Fehler
Dauernd Ein = Fehler
n Power
n Comm
n DO1 n Status
n DO2 n Service Tool
n DO3 n LON
n DO4 n I/O extension
n DO5 n Alarm
n DO6
n DO7 n Display
n DO8 n Service Pin
Status am Ausgang 1 – 8
Langsames Blinken = OK
Rasches Blinken = Antwort vom
Gateway 10 Minuten
nach Netzwerkinstallation
Dauernd EIN = Störung
Dauernd AUS = Störung
Externe Kommunikation
Kommunikation an AK-CM 102
Blinken = Aktiver Alarm/nicht quittiert
Dauernd EIN = Aktiver Alarm/quittiert
Netzwerkinstallation
