Benutzerhandbuch | Leistungsregler mit transkritischer CO
-Boosterregelung AK-PC 782A
2

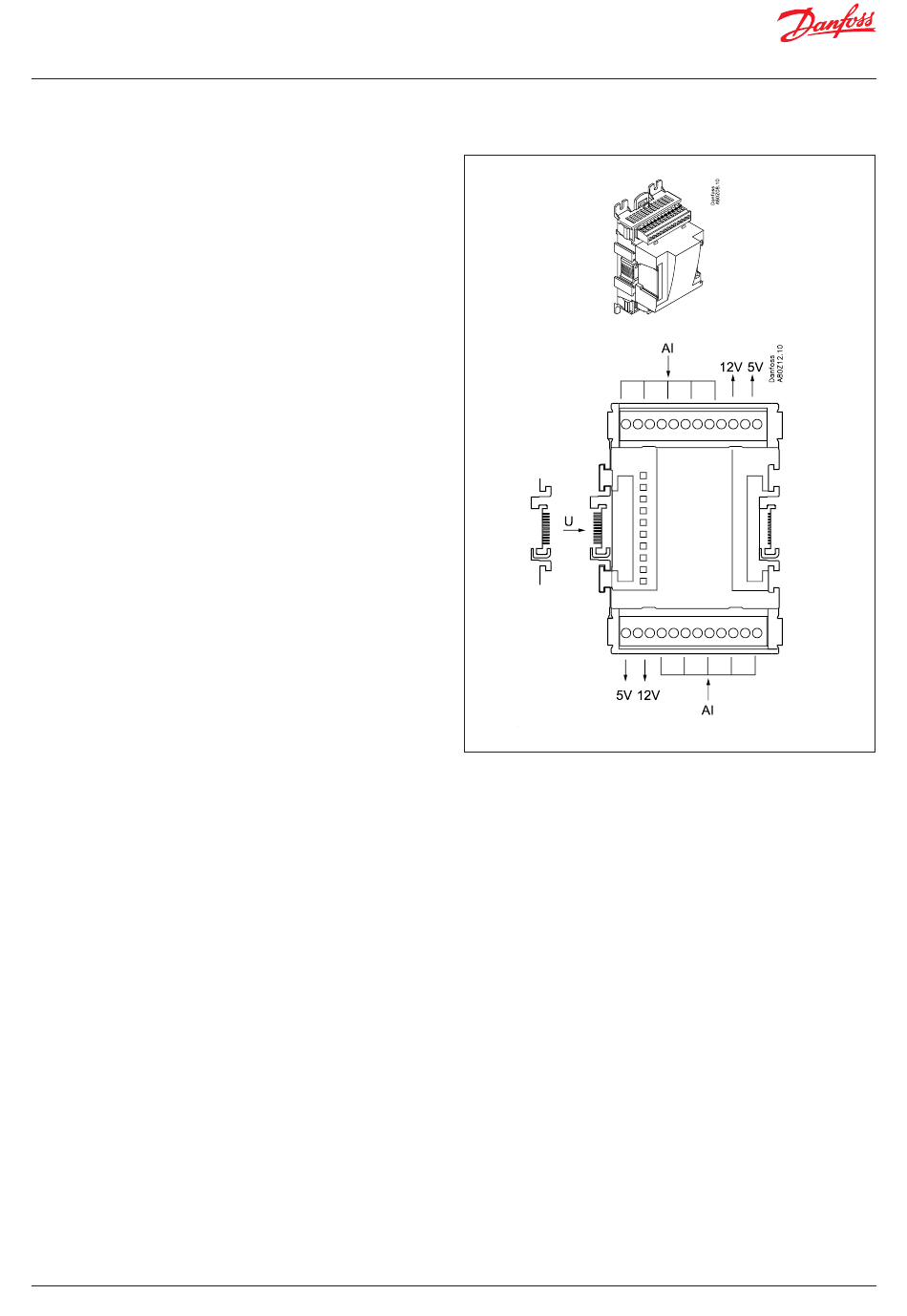

Erweiterungsmodul AK-XM 101A
Funktion
Das Modul umfasst 8 analoge Eingänge für Fühler, Druckmessumformer,
Spannungssignale und Kontaktsignale.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt über das in der Reihe
vorgeschaltete Modul.
Je nach Typ des Druckmessumformers muss dessen Spannungsversorgung
entweder über den 5-V-Ausgang oder den 12-V-Ausgang erfolgen.
Leuchtdioden
Nur die beiden oberen werden verwendet. Sie haben folgende Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
© Danfoss | DCS (vt) | 2020.02
BC245386497365de-000502 | 13
