Benutzerhandbuch | Leistungsregler mit transkritischer CO

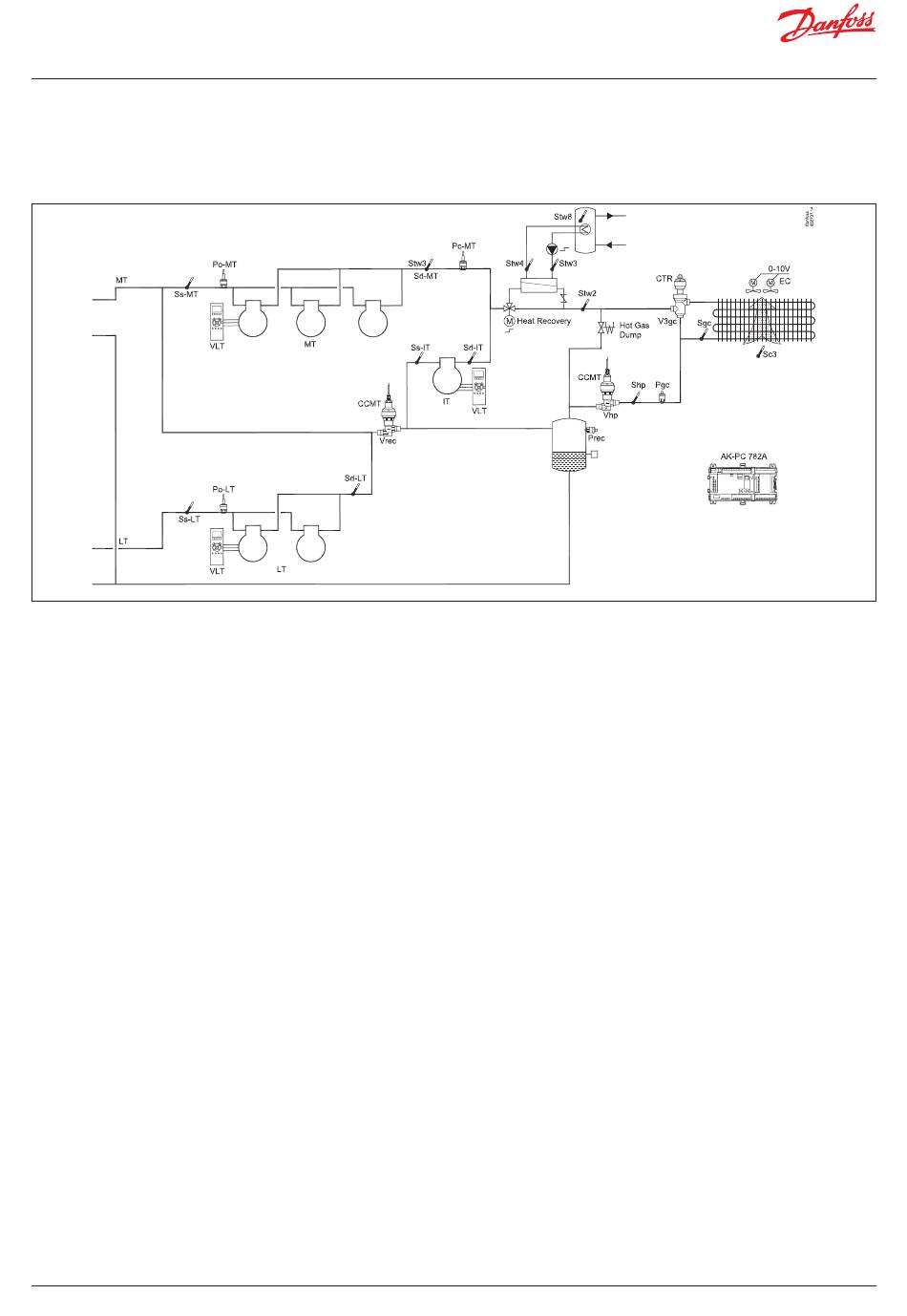

Beispiel einer Kälteanlage:
Die Systemkonfiguration soll anhand eines Beispiels erläutert werden,
das aus einer MT-, LT- und IT-Gruppe besteht.
Hierfür wird das gleiche Beispiel verwendet, das oben im Abschnitt
„Design" erläutert wurde, mit einem Regler AK-PC 782A und
Erweiterungsmodulen.
Verdichtergruppe
MT-Kreislauf
• Drei Verdichter im Zyklusbetrieb. Einer drehzahlgeregelt
• Sicherheitsüberwachung der einzelnen Verdichter
• Gemeinsame Hochdrucküberwachung
• Po-Einstellung -10 °C, Po-Optimierung über Systemeinheit
LT-Kreislauf
• Zwei Verdichter im Zyklusbetrieb. Einer drehzahlgeregelt
• Sicherheitsüberwachung der einzelnen Verdichter
• Gemeinsame Hochdrucküberwachung
• Po-Einstellung -30 °C, Po-Optimierung über Systemeinheit
IT-Kreislauf
• Ein Verdichter, drehzahlgeregelt
• Sammler-Sollwert 36 bar
Hochdruckregelung:
• Wärmerückgewinnung für Leitungswasser
• Gaskühler
• Lüfter, drehzahlgeregelt
Sammler:
• Optimaler CO -Sammlerdruck
2
• Überwachung CO -Niveau in Sammler
2
• Überwachung von Hoch- und Niederdruck
• Regelung der Temperatur im Leitungswassersammler, 55 ºC
46 | BC245386497365de-000502
-Boosterregelung AK-PC 782A
2
Lüfter im Maschinenraum
• Thermostatgeregelter Lüfter im Maschinenraum
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung in der Saugleitung
• MT: Po max = -5 °C, Po min = -35 °C
• MT: Pc max = 110 bar
• MT: Sd max = 120 °C
• LT: Po max = -5 °C, Po min = -45 °C
• LT: Pc max = 40 bar
• LT: Sd max = 100 °C
• SH min = 5 °C, SH max = 35 °C
Sonstiges:
• Start/Stopp der Wärmerückgewinnung an Tw
• Externer Hauptschalter wird verwendet
Es gibt auch einen internen Hauptschalter, der sich einstellen lässt.
Sowohl der interne als auch der externe Hauptschalter müssen sich
in der Position „EIN" befinden, bevor geregelt werden kann.
Warnung!
Der Hauptschalter stoppt alle Regelungen, einschließlich
der Hochdruckregelung.
