Benutzerhandbuch | Leistungsregler mit transkritischer CO

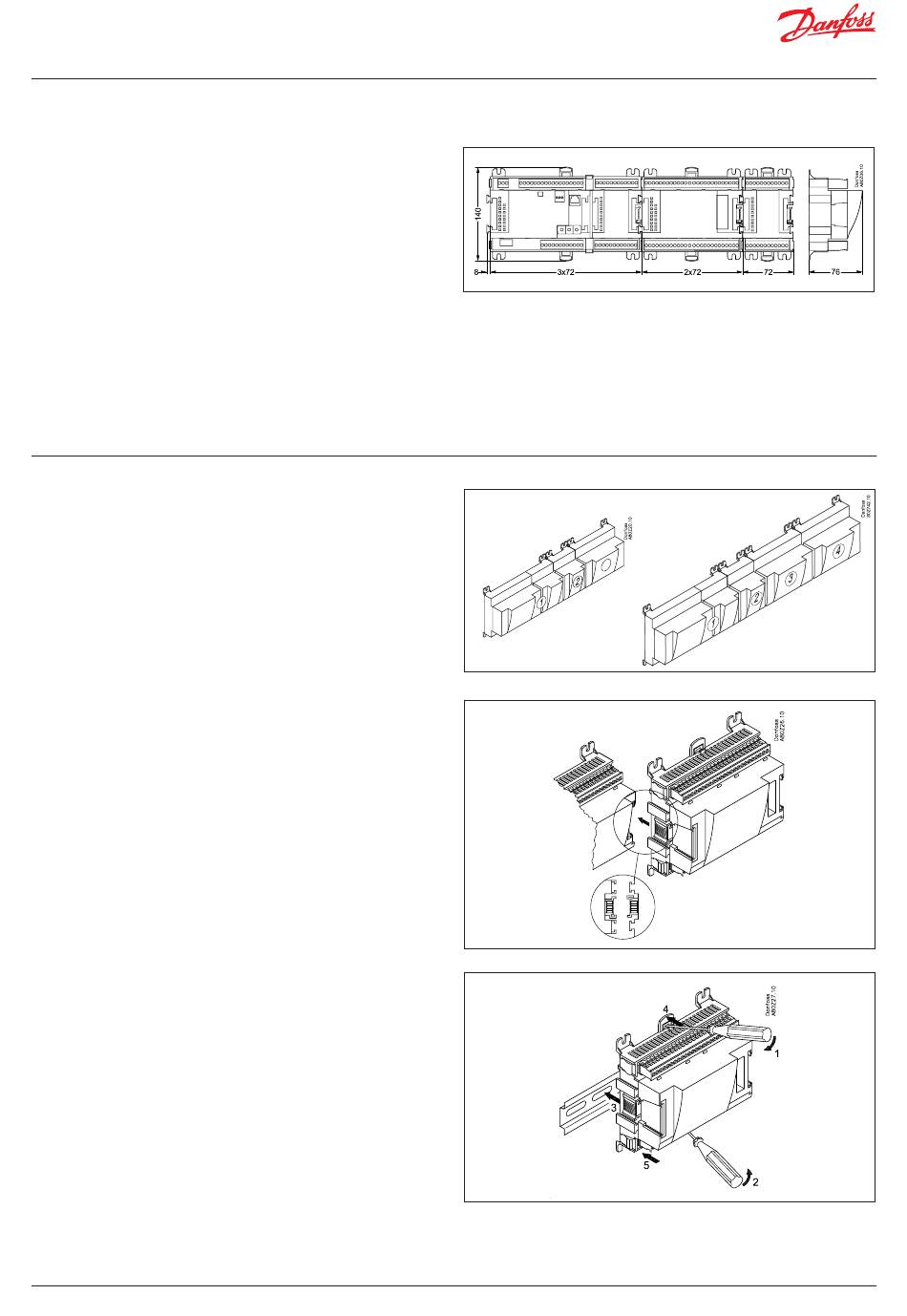

8. Länge
Werden viele Erweiterungsmodule verwendet, wird der Regler
entsprechend länger. Die Modulreihe wird zu einer untrennbaren
Einheit verbunden.
Wenn die Reihe länger als erwünscht wird, kann sie mithilfe
des AK-CM 102 getrennt werden.
Das Modulmaß ist 72 mm.
Module der Baureihe 100 bestehen aus einem Modul.
Module der Baureihe 200 bestehen aus zwei Modulen.
Der Regler besteht aus drei Modulen.
Länge einer verbundenen Einheit = n×72 + 8
oder anders ausgedrückt:
Modul Typ
Reglermodul
Erweiterungsmodul Baureihe 200
Erweiterungsmodul Baureihe 100
Gesamtlänge
9. Verkoppeln der Module
Es muss mit dem Reglermodul begonnen werden. Anschließend sind
die ausgewählten Erweiterungsmodule zu montieren. Die Reihenfolge
ist beliebig.
Allerdings ist zu beachten, dass die Reihenfolge nicht mehr geändert
werden darf, d. h. Module vertauscht werden dürfen, nachdem die
Konfiguration erfolgt ist und der Regler programmiert wurde, wobei
festgelegt wurde, welche Anschlüsse sich auf welchen Modulen und
an welchen Klemmen befinden.
Die Module werden ineinander eingehakt und mit einer Verbindung
zusammengehalten, die gleichzeitig für die Spannungsversorgung
und die interne Datenkommunikation mit dem nächsten Modul sorgt.
Montage und Demontage sind immer in spannungslosem Zustand
vorzunehmen.
Die am Stecker des Reglers montierte Abdeckhaube ist auf den letzten
freien Stecker zu versetzen, um den Stecker gegen Kurzschluss und
Schmutz zu schützen.
Nach dem Start der Regelung kontrolliert der Regler konstant,
ob eine Verbindung zu den angeschlossenen Modulen besteht.
Dieser Zustand lässt sich mittels einer Leuchtdiode beobachten.
Sind die beiden Schnappschlösser zur DIN-Schienenmontage offen,
lässt sich das Modul auf der DIN-Schiene auf seinen Platz schieben
– unabhängig davon, wo in der Reihe sich das Modul befindet.
Die Demontage erfolgt ebenso, mit beiden Schnappschlössern
in offener Stellung.
© Danfoss | DCS (vt) | 2020.02
Anzahl je Länge
1 x 224 = 224 mm
_ x 144 = ___ mm
_ x 72 = ___ mm
= ___ mm
-Boosterregelung AK-PC 782A
2
Beispiel fortgesetzt:
Reglermodul + 2 Erweiterungsmodule der Baureihe 200 + 1
Erweiterungsmodul der Baureihe 100 = 224 + 144 + 144 + 72 = 584 mm.
Beispiel fortgesetzt
