Überprüfung der Anschlüsse
1. Konfigurationsmenü aufrufen
2. „I/O Status und Manuell" auswählen

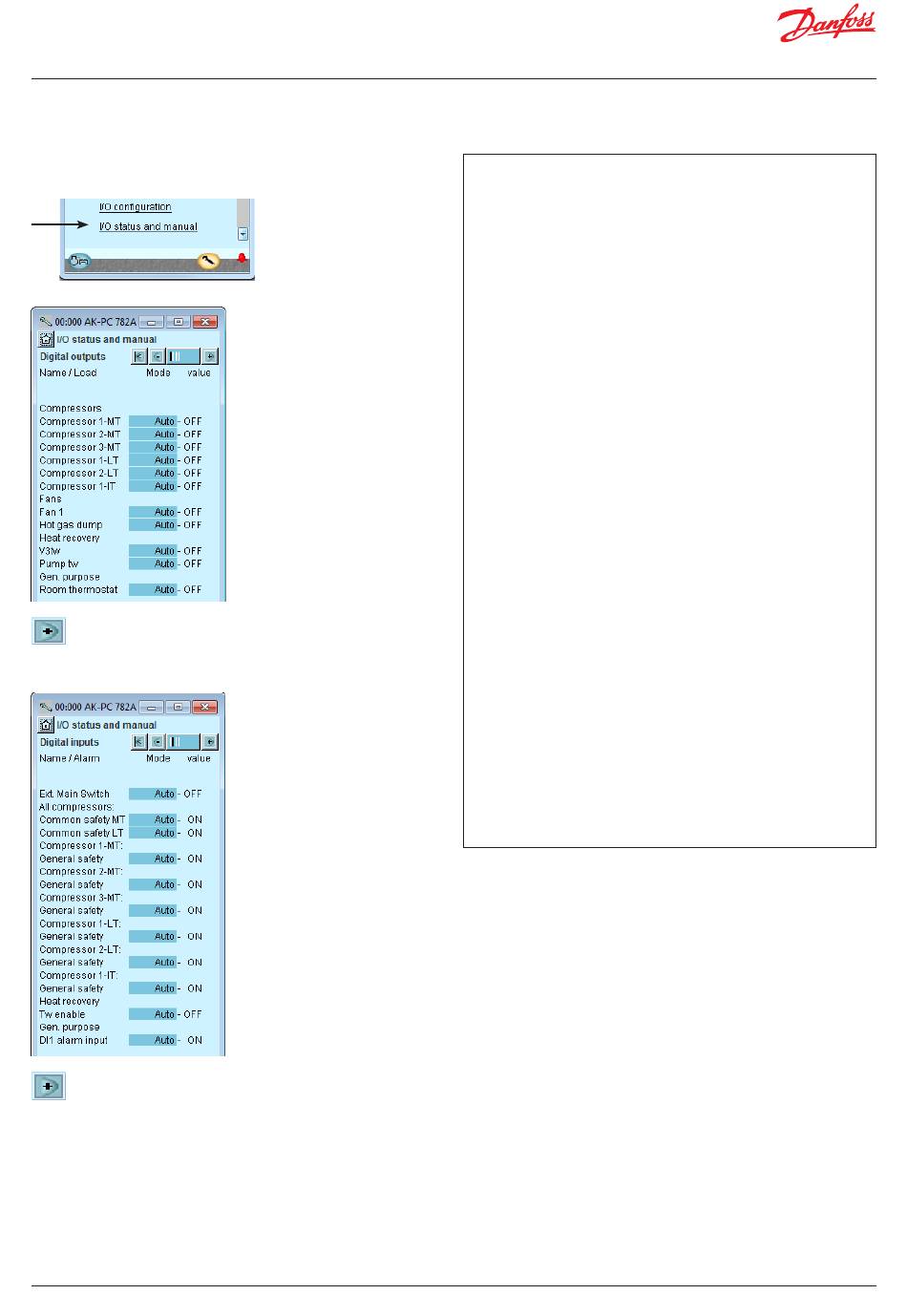

3. Digitale Ausgänge überprüfen
Wählen Sie die Schaltfläche + aus,
um die nächste Seite aufzurufen.
4. Digitale Eingänge überprüfen
Wählen Sie die Schaltfläche + aus,
um die nächste Seite aufzurufen.
© Danfoss | DCS (vt) | 2020.02
-Boosterregelung AK-PC 782A
2
Vor Beginn der Steuerung ist zu überprüfen, ob alle Eingänge
und Ausgänge richtig angeschlossen wurden.
Für diese Überprüfung muss die Konfiguration gesperrt sein.
Mittels manueller Steuerung jedes Ausgangs kann geprüft werden,
ob der Anschluss richtig vorgenommen wurde.
AUTO
Der Ausgang wird vom Regler gesteuert
MAN OFF
Der Ausgang wird zwangsgesteuert auf AUS
MAN ON
Der Ausgang wird zwangsgesteuert auf EIN
Den Sicherheitskreis für Verdichter 1 unterbrechen.
Kontrollieren, ob die Leuchtdiode DI1 am Erweiterungsmodul
(Modul 2) erlischt.
Prüfen, ob der Wert des Alarms der Sicherheitsüberwachung
von Verdichter 1 auf EIN wechselt.
Die übrigen digitalen Eingänge sind auf gleiche Weise zu prüfen.
