Benutzerhandbuch | Leistungsregler mit transkritischer CO

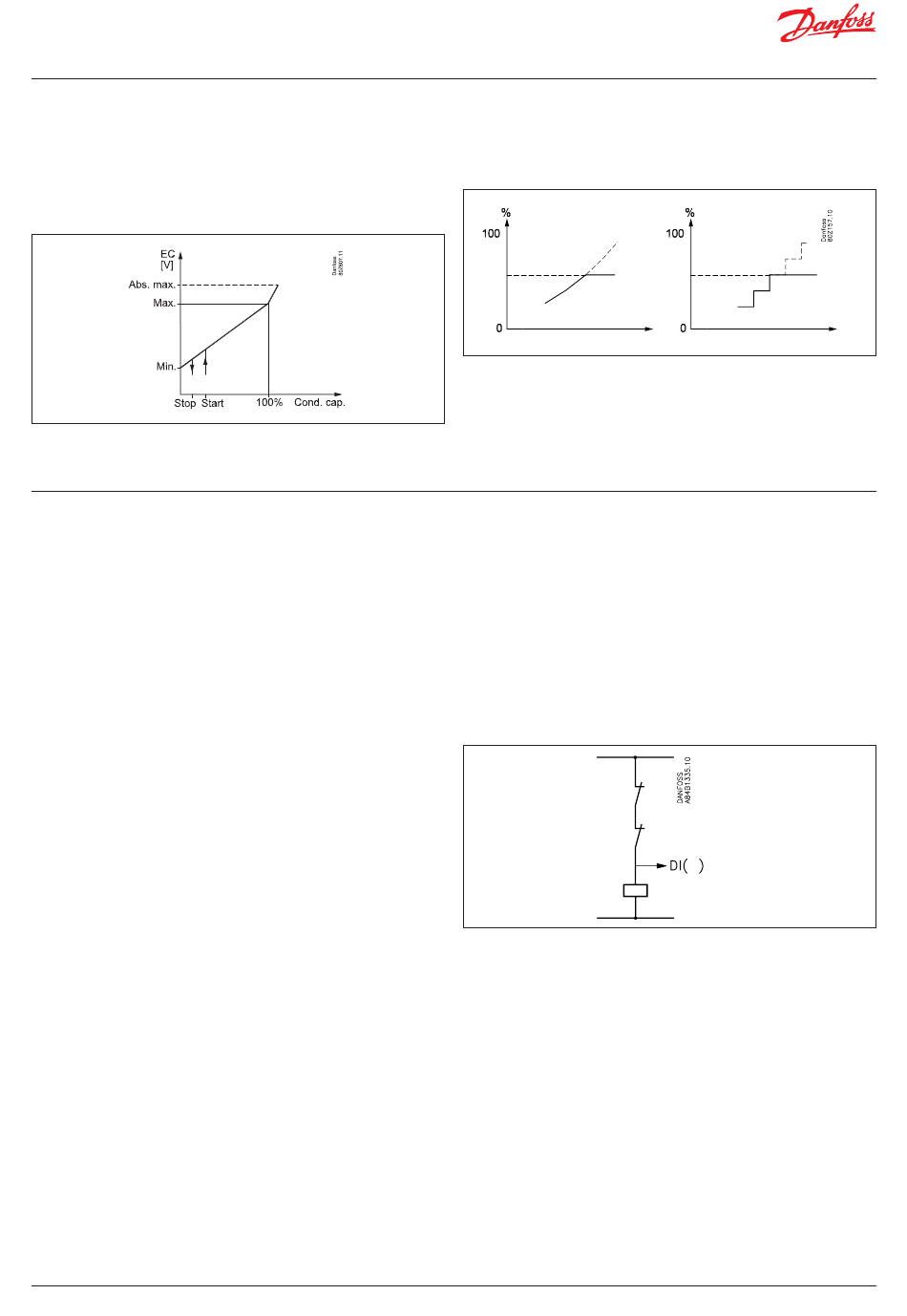

EC-Motor
Das Spannungssignal zum EC-Motor wird durch die folgenden
Einstellungen definiert:
EC, Min. (in der Regel 20 %, was bei einem 0-bis-10-Volt-Signal
2 V entspricht)
EC, Max. (in der Regel 80 %, was bei einem 0-bis-10-Volt-Signal
8 V entspricht)
EC, Absolutes Max. (in der Regel 100 %, was 10 V entspricht)
Wenn die Sgc-Temperatur die definierte „Absolute Sgc-
Maximaltemperatur" überschreitet, wird die Ausgangsspannung auf den
absoluten Maximalwert für EC erhöht.
Verflüssigerschaltungen
Schaltung von Verflüssigerstufen
Bei der Zu- und Abschaltung von Verflüssigerstufen entstehen außer der
in der PI/P-Regelung liegenden Verzögerung keine Zeitverzögerungen.
Timer
Die Betriebsstunden eines Lüftermotors werden laufend erfasst.
Abgelesen werden können:
- Betriebsdauer der letzten 24 Stunden
- Gesamte Betriebsdauer seit der letzten Nullstellung des Zählers
Schaltungszähler
Die Anzahl der Relaisschaltungen wird laufend erfasst. Hier wird
die Anzahl der EIN-Perioden ausgewiesen:
- Anzahl der letzten 24 Stunden
- Gesamte Anzahl seit der letzten Nullstellung des Zählers
Überprüfen der Lüfter
Die letzten Lüfter werden im Winter meistens nicht aktiviert.
Um sicherzustellen, dass die Lüfter funktionsfähig sind, wird alle
24 Stunden ein Test ausgeführt, bei dem überprüft wird, ob alle Relais
funktionieren. Die nicht verwendeten Relais werden dabei im Abstand
von jeweils 5 Minuten einzeln 5 Sekunden lang aktiviert (ab 13:00 Uhr).
Bei „Startdrehzahl" erfolgt eine Drehzahlregelung.
© Danfoss | DCS (vt) | 2020.02
-Boosterregelung AK-PC 782A
2
Leistungsbegrenzung bei Nachtbetrieb
Diese Funktion dient zur Minimierung des Lüfterlärms. Sie wird
hauptsächlich gemeinsam mit der Drehzahlregelung angewandt,
ist aber auch bei der Stufenschaltung aktiv.
Die Einstellung erfolgt in Prozent der Maximalleistung.
Die Begrenzung bleibt unberücksichtigt, wenn die Sicherheitsfunktionen
„Sd max." und „Pc max." in Funktion treten.
Sicherheitsfunktionen für Verflüssiger
Signal von der Sicherheitsautomatik des Lüfters
und Frequenzumrichters
Der Regler kann Signale über den Zustand des Sicherheitskreises jeder
Verflüssigerstufe verarbeiten.
Das Signal wird direkt vom Sicherheitskreis übernommen und mit einem
„DI"-Eingang verbunden.
Wird der Sicherheitskreis unterbrochen, löst der Regler Alarm aus.
Es wird mit den übrigen Stufen weitergeregelt.
Der zugehörige Relaisausgang wird nicht abgeschaltet. Grund hierfür ist
die Tatsache, dass Lüfter oft paarweise, aber mit einem Sicherheitskreis,
angeschlossen werden. Bei einem Fehler an einem Lüfter arbeitet der
andere weiter.
BC245386497365de-000502 | 105
