Benutzerhandbuch | Leistungsregler mit transkritischer CO

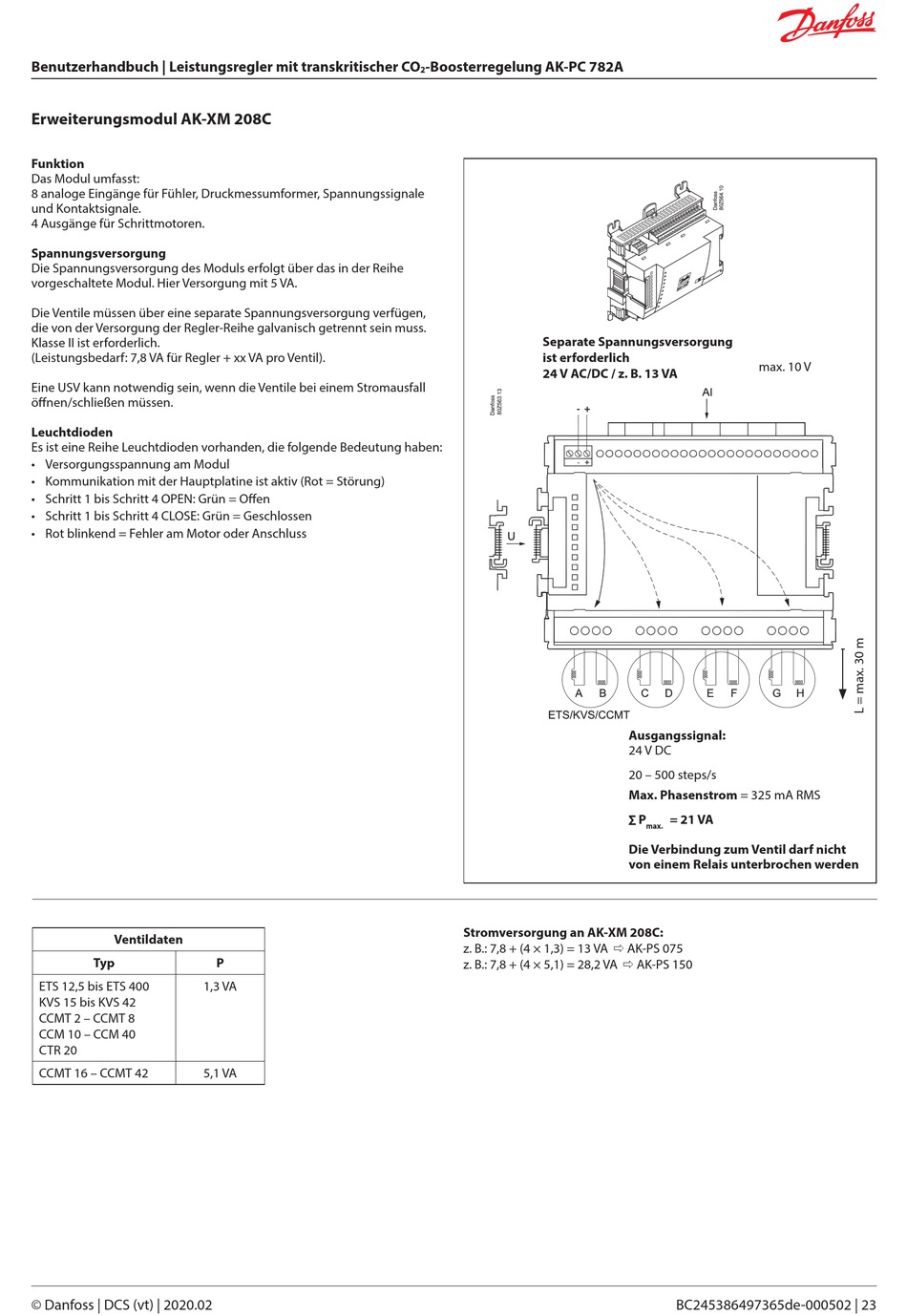

Erweiterungsmodul AK-XM 208C

Funktion
Das Modul umfasst:
8 analoge Eingänge für Fühler, Druckmessumformer, Spannungssignale
und Kontaktsignale.
4 Ausgänge für Schrittmotoren.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt über das in der Reihe
vorgeschaltete Modul. Hier Versorgung mit 5 VA.
Die Ventile müssen über eine separate Spannungsversorgung verfügen,
die von der Versorgung der Regler-Reihe galvanisch getrennt sein muss.
Klasse II ist erforderlich.
(Leistungsbedarf: 7,8 VA für Regler + xx VA pro Ventil).
Eine USV kann notwendig sein, wenn die Ventile bei einem Stromausfall
öffnen/schließen müssen.
Leuchtdioden
Es ist eine Reihe Leuchtdioden vorhanden, die folgende Bedeutung haben:
• Versorgungsspannung am Modul
• Kommunikation mit der Hauptplatine ist aktiv (Rot = Störung)
• Schritt 1 bis Schritt 4 OPEN: Grün = Offen
• Schritt 1 bis Schritt 4 CLOSE: Grün = Geschlossen
• Rot blinkend = Fehler am Motor oder Anschluss
Ventildaten
Typ
ETS 12,5 bis ETS 400
KVS 15 bis KVS 42
CCMT 2 – CCMT 8
CCM 10 – CCM 40
CTR 20
CCMT 16 – CCMT 42
© Danfoss | DCS (vt) | 2020.02
P
1,3 VA
5,1 VA
-Boosterregelung AK-PC 782A
2
Separate Spannungsversorgung
ist erforderlich
24 V AC/DC / z. B. 13 VA
Stromversorgung an AK-XM 208C:
z. B.: 7,8 + (4 × 1,3) = 13 VA  AK-PS 075
z. B.: 7,8 + (4 × 5,1) = 28,2 VA  AK-PS 150
max. 10 V
Ausgangssignal:
24 V DC
20 – 500 steps/s
Max. Phasenstrom = 325 mA RMS
∑ P = 21 VA
max.
Die Verbindung zum Ventil darf nicht
von einem Relais unterbrochen werden
BC245386497365de-000502 | 23
