Überprüfung der Konfiguration

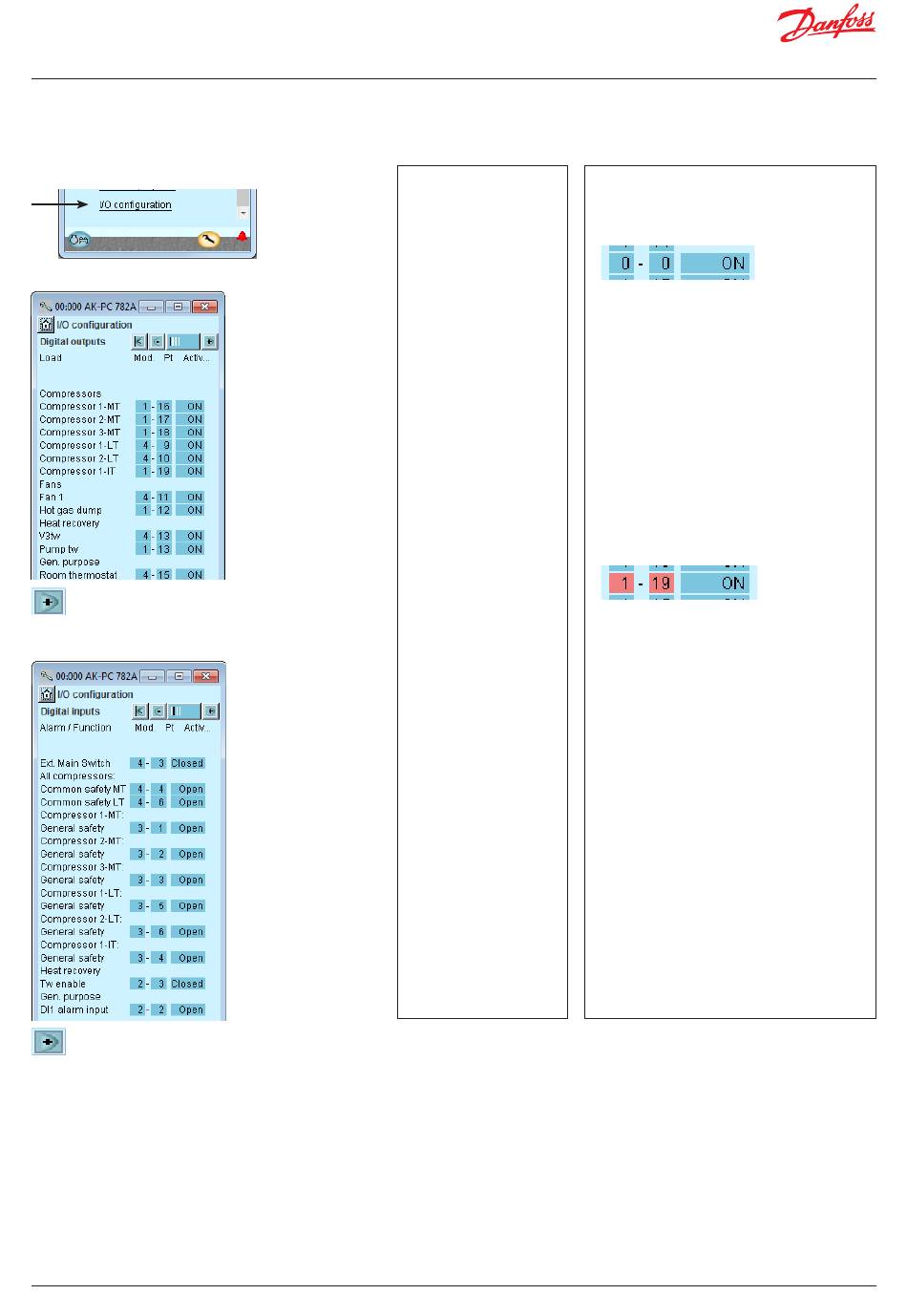

1. Konfigurationsmenü aufrufen
2. „Ein-/Ausg. Konfigurat. " auswählen
3. Konfiguration der digitalen Ausgänge überprüfen
Wählen Sie die Schaltfläche + aus,
um die nächste Seite aufzurufen.
4. Konfiguration der digitalen Eingänge überprüfen
Wählen Sie die Schaltfläche + aus,
um die nächste Seite aufzurufen.
© Danfoss | DCS (vt) | 2020.02
-Boosterregelung AK-PC 782A
2
Für diese Überprüfung muss die Konfiguration gesperrt sein.
(Nur bei gesperrter Konfiguration sind alle Einstellungen für Ein- und Ausgänge aktiv.)
Die Konfiguration
der digitalen Ausgänge
entspricht der
vorgenommenen
Verdrahtung.
Die Konfiguration
der digitalen Eingänge
entspricht der
vorgenommenen
Verdrahtung.
Die folgende Anzeige weist
auf einen Fehler hin:
Angabe 0 – 0 in einer definierten Funktion.
Wenn eine Einstellung auf 0 – 0 zurückgestellt
wurde, muss die Konfiguration nochmals
überprüft werden.
Folgendes kann hierfür Auslöser sein:
• Die gewählte Kombination aus Modulnummer
und Punktnummer existiert nicht.
• Die für das betreffende Modul gewählte
Punktnummer wurde anderweitig konfiguriert.
Der Fehler lässt sich durch die richtige
Konfiguration des Ausgangs beheben.
Nicht vergessen, dass die Konfiguration
freigegeben werden muss, bevor Sie die
Modul- und Punktnummern ändern können.
Die Einstellungen werden mit einem ROTEN
Hintergrund angezeigt.
Wenn Einstellungen rot hinterlegt angezeigt
werden, muss die Konfiguration nochmals
überprüft werden.
Folgendes kann hierfür Auslöser sein:
• Der Ein- oder Ausgang wurde konfiguriert;
später wurde die Konfiguration geändert,
sodass die Einstellungen nicht mehr
gültig sind.
Zur Behebung dieses Problems müssen die
Modulnummer und die Punktnummer
auf 0 gesetzt werden.
Nicht vergessen, dass die Konfiguration
freigegeben werden muss, bevor Sie die
Modul- und Punktnummern ändern können.
BC245386497365de-000502 | 75
