Benutzerhandbuch | Leistungsregler mit transkritischer CO

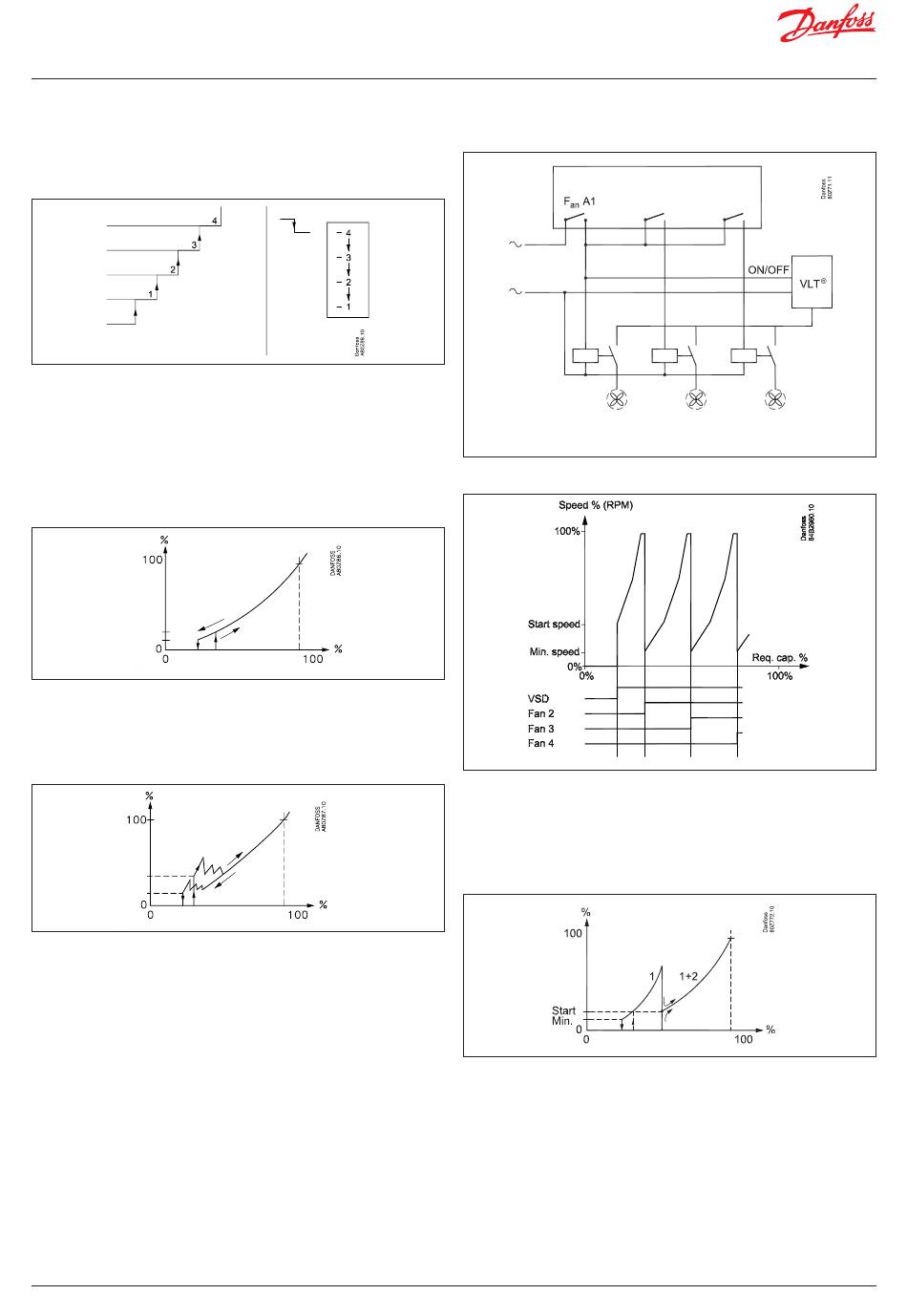

Leistungsverteilung

Stufenschaltung

Zu- und Abschaltung erfolgen sequenziell. Die zuletzt zugeschaltete
Stufe wird zuerst abgeschaltet.

Drehzahlregelung

Bei Anwendung eines analogen Ausgangs lassen sich die Lüfter
zwangssteuern, z. B. mittels Frequenzumrichter (Typ VLT) oder EC-Motor.
Gemeinsame Drehzahlregelung
Die analoge Ausgangsspannung wird an einen Drehzahlregler
angeschlossen. Alle Lüfter lassen sich anschließend von 0 bis max.
Leistung regeln. Wenn für den Frequenzumrichter ein EIN-/AUS-Signal
erforderlich ist, um die Lüfter völlig zum Stillstand bringen zu können,
lässt sich ein Relaisausgang dafür festlegen.
Start
Min.
Der Regler startet den Frequenzumrichter, sobald der Leistungsbedarf
der eingestellten Startdrehzahl entspricht. Der Regler stoppt den
Frequenzumrichter, sobald der Leistungsbedarf unter die eingestellte
Mindestdrehzahl absinkt.
Drehzahlregelung + Stufenschaltung
Start
Min.
Der Regler startet den Frequenzumrichter und den ersten Lüfter,
sobald der Leistungsbedarf der eingestellten Startdrehzahl entspricht.
Bei steigendem Leistungsbedarf schaltet der Regler weitere Lüfter
zu und passt danach die Drehzahl an den neuen Betriebszustand an.
Der Regler schaltet Lüfter ab, wenn der Leistungsbedarf unter
die eingestellte Mindestdrehzahl absinkt.
104 | BC245386497365de-000502
-Boosterregelung AK-PC 782A
2
Bei der Konfiguration der Ausgänge sorgt der Ausgang „FanA1" für Start und Stopp
der Frequenzumrichter.
Drehzahlregelung des ersten Lüfters + Stufenschaltung des Rests
Der Regler startet den Frequenzumrichter und steigert die Drehzahl
des ersten Lüfters.
Wird zusätzliche Leistung benötigt, wird der nächste Lüfter zu dem
Zeitpunkt zugeschaltet, an dem der erste Lüfter auf Mindestdrehzahl
wechselt. Ab diesem Punkt erhöht der erste Lüfter die Drehzahl wieder usw.
Drehzahlregelung für in zwei Gruppen eingeteilte Lüfter
Bei niedriger Last wird nur Gruppe 1 eingeschaltet. Wenn sich die Last
erhöht und ein für Gruppe 2 berechneter Startwert überschritten wird,
wird Gruppe 2 eingeschaltet.
Wird Gruppe 2 zugeschaltet, läuft sie mit der gleichen Drehzahl
wie Gruppe 1.
Die Anzahl der Lüfter in den beiden Gruppen kann gleich sein.
Ansonsten muss Gruppe 1 kleiner sein.
© Danfoss | DCS (vt) | 2020.02
