5.4.2

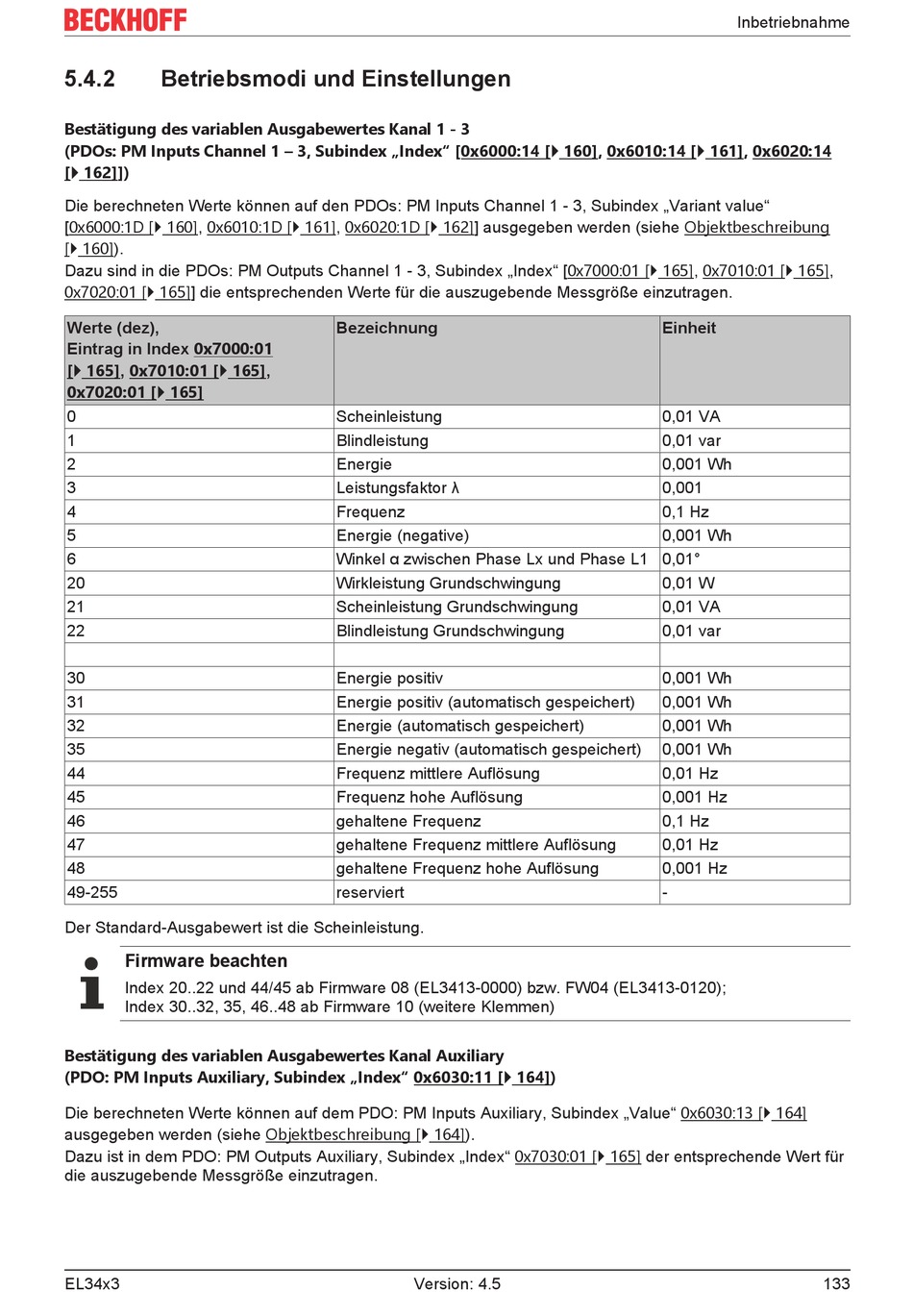

Betriebsmodi und Einstellungen

Bestätigung des variablen Ausgabewertes Kanal 1 - 3
(PDOs: PM Inputs Channel 1 – 3, Subindex „Index" [0x6000:14 [} 160], 0x6010:14 [} 161], 0x6020:14
[} 162]])
Die berechneten Werte können auf den PDOs: PM Inputs Channel 1 - 3, Subindex „Variant value"
[0x6000:1D [} 160], 0x6010:1D [} 161], 0x6020:1D [} 162]] ausgegeben werden (siehe Objektbeschreibung
[} 160]).
Dazu sind in die PDOs: PM Outputs Channel 1 - 3, Subindex „Index" [0x7000:01 [} 165], 0x7010:01 [} 165],
0x7020:01 [} 165]] die entsprechenden Werte für die auszugebende Messgröße einzutragen.
Werte (dez),
Eintrag in Index 0x7000:01
[} 165], 0x7010:01 [} 165],
0x7020:01 [} 165]
0
1
2
3
4
5
6
20
21
22
30
31
32
35
44
45
46
47
48
49-255
Der Standard-Ausgabewert ist die Scheinleistung.
Firmware beachten
Index 20..22 und 44/45 ab Firmware 08 (EL3413-0000) bzw. FW04 (EL3413-0120);
Index 30..32, 35, 46..48 ab Firmware 10 (weitere Klemmen)
Bestätigung des variablen Ausgabewertes Kanal Auxiliary
(PDO: PM Inputs Auxiliary, Subindex „Index" 0x6030:11 [} 164])
Die berechneten Werte können auf dem PDO: PM Inputs Auxiliary, Subindex „Value" 0x6030:13 [} 164]
ausgegeben werden (siehe Objektbeschreibung [} 164]).
Dazu ist in dem PDO: PM Outputs Auxiliary, Subindex „Index" 0x7030:01 [} 165] der entsprechende Wert für
die auszugebende Messgröße einzutragen.
EL34x3
Bezeichnung
Scheinleistung
Blindleistung
Energie
Leistungsfaktor λ
Frequenz
Energie (negative)
Winkel α zwischen Phase Lx und Phase L1 0,01°
Wirkleistung Grundschwingung
Scheinleistung Grundschwingung
Blindleistung Grundschwingung
Energie positiv
Energie positiv (automatisch gespeichert)
Energie (automatisch gespeichert)
Energie negativ (automatisch gespeichert)
Frequenz mittlere Auflösung
Frequenz hohe Auflösung
gehaltene Frequenz
gehaltene Frequenz mittlere Auflösung
gehaltene Frequenz hohe Auflösung
reserviert
Version: 4.5
Inbetriebnahme
Einheit
0,01 VA
0,01 var
0,001 Wh
0,001
0,1 Hz
0,001 Wh
0,01 W
0,01 VA
0,01 var
0,001 Wh
0,001 Wh
0,001 Wh
0,001 Wh
0,01 Hz
0,001 Hz
0,1 Hz
0,01 Hz
0,001 Hz
-
