Produktübersicht

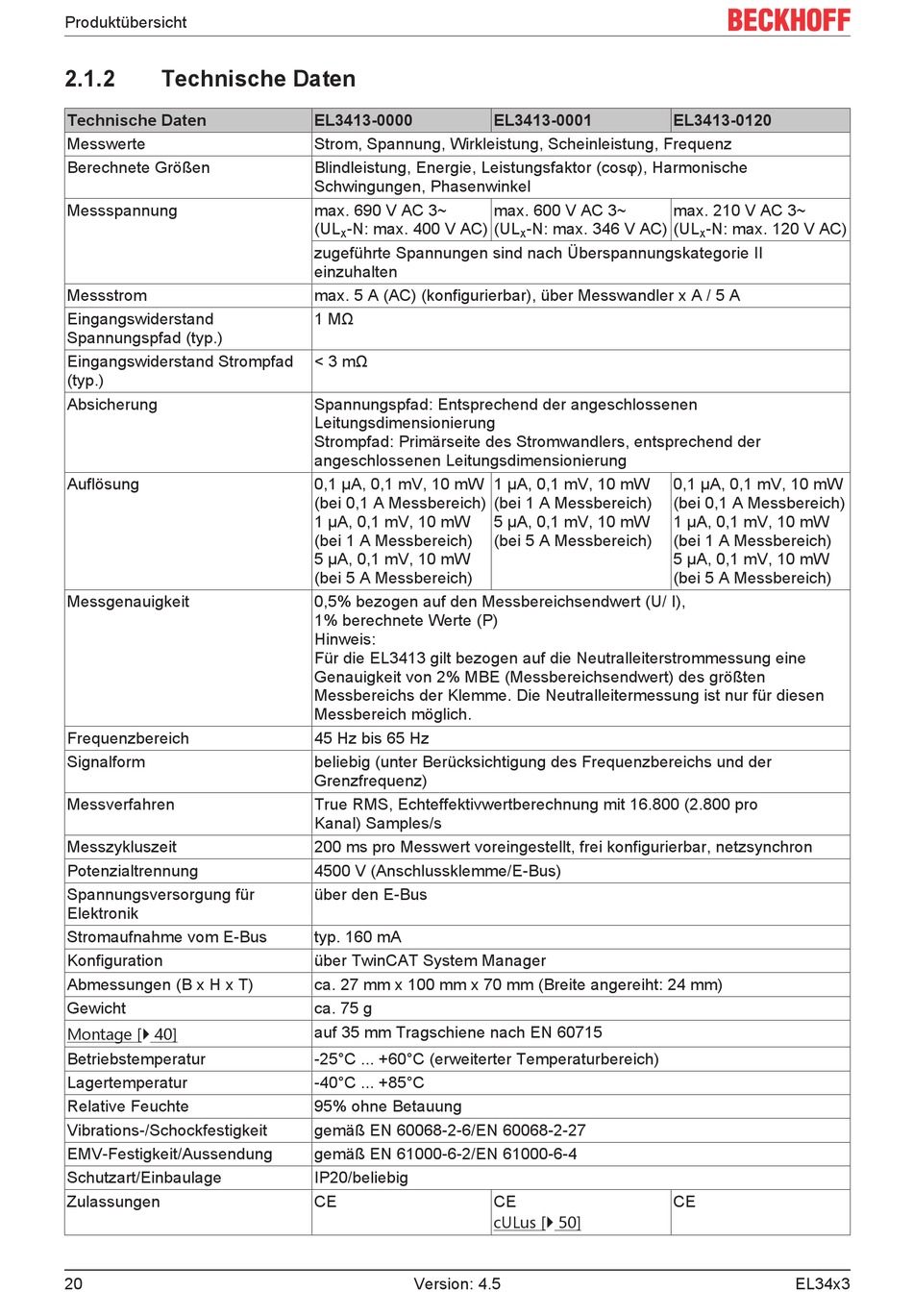

2.1.2
Technische Daten
Technische Daten
Messwerte
Berechnete Größen
Messspannung
Messstrom
Eingangswiderstand
Spannungspfad (typ.)
Eingangswiderstand Strompfad
(typ.)
Absicherung
Auflösung
Messgenauigkeit
Frequenzbereich
Signalform
Messverfahren
Messzykluszeit
Potenzialtrennung
Spannungsversorgung für
Elektronik
Stromaufnahme vom E-Bus
Konfiguration
Abmessungen (B x H x T)
Gewicht
Montage [} 40]
Betriebstemperatur
Lagertemperatur
Relative Feuchte
Vibrations-/Schockfestigkeit
EMV-Festigkeit/Aussendung
Schutzart/Einbaulage
Zulassungen
20
EL3413-0000
Strom, Spannung, Wirkleistung, Scheinleistung, Frequenz
Blindleistung, Energie, Leistungsfaktor (cosφ), Harmonische
Schwingungen, Phasenwinkel
max. 690 V AC 3~
(UL
-N: max. 400 V AC)
X
zugeführte Spannungen sind nach Überspannungskategorie II
einzuhalten
max. 5 A (AC) (konfigurierbar), über Messwandler x A / 5 A
1 MΩ
< 3 mΩ
Spannungspfad: Entsprechend der angeschlossenen
Leitungsdimensionierung
Strompfad: Primärseite des Stromwandlers, entsprechend der
angeschlossenen Leitungsdimensionierung
0,1 µA, 0,1 mV, 10 mW
(bei 0,1 A Messbereich)
1 µA, 0,1 mV, 10 mW
(bei 1 A Messbereich)
5 µA, 0,1 mV, 10 mW
(bei 5 A Messbereich)
0,5% bezogen auf den Messbereichsendwert (U/ I),
1% berechnete Werte (P)
Hinweis:
Für die EL3413 gilt bezogen auf die Neutralleiterstrommessung eine
Genauigkeit von 2% MBE (Messbereichsendwert) des größten
Messbereichs der Klemme. Die Neutralleitermessung ist nur für diesen
Messbereich möglich.
45 Hz bis 65 Hz
beliebig (unter Berücksichtigung des Frequenzbereichs und der
Grenzfrequenz)
True RMS, Echteffektivwertberechnung mit 16.800 (2.800 pro
Kanal) Samples/s
200 ms pro Messwert voreingestellt, frei konfigurierbar, netzsynchron
4500 V (Anschlussklemme/E-Bus)
über den E-Bus
typ. 160 mA
über TwinCAT System Manager
ca. 27 mm x 100 mm x 70 mm (Breite angereiht: 24 mm)
ca. 75 g
auf 35 mm Tragschiene nach EN 60715
-25°C ... +60°C (erweiterter Temperaturbereich)
-40°C ... +85°C
95% ohne Betauung
gemäß EN 60068-2-6/EN 60068-2-27
gemäß EN 61000-6-2/EN 61000-6-4
IP20/beliebig
CE
Version: 4.5
EL3413-0001
max. 600 V AC 3~
(UL
-N: max. 346 V AC)
X
1 µA, 0,1 mV, 10 mW
(bei 1 A Messbereich)
5 µA, 0,1 mV, 10 mW
(bei 5 A Messbereich)
CE
cULus [} 50]
EL3413-0120
max. 210 V AC 3~
(UL
-N: max. 120 V AC)
X
0,1 µA, 0,1 mV, 10 mW
(bei 0,1 A Messbereich)
1 µA, 0,1 mV, 10 mW
(bei 1 A Messbereich)
5 µA, 0,1 mV, 10 mW
(bei 5 A Messbereich)
CE
EL34x3
