Inbetriebnahme
5.4

Prozessdaten und Betriebsmodi

5.4.1

Datenfluss

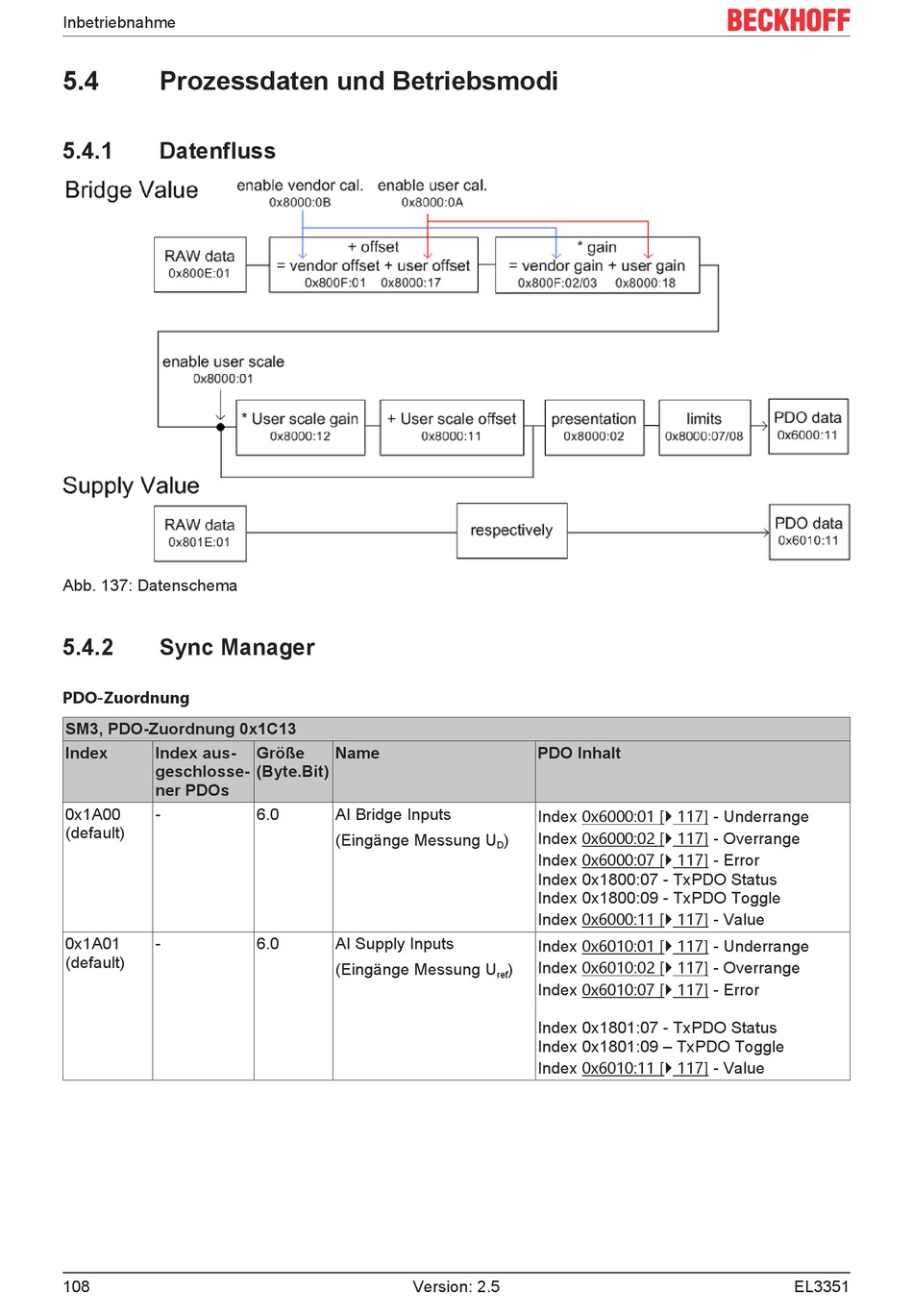

Abb. 137: Datenschema
5.4.2

Sync Manager

PDO-Zuordnung
SM3, PDO-Zuordnung 0x1C13
Index Index aus-
geschlosse-
ner PDOs
0x1A00 -
(default)
0x1A01 -
(default)
108
Größe Name
(Byte.Bit)
6.0 AI Bridge Inputs
(Eingänge Messung U
6.0 AI Supply Inputs
(Eingänge Messung U
Version: 2.5
PDO Inhalt
Index 0x6000:01 [} 117] - Underrange
Index 0x6000:02 [} 117] - Overrange
)
D
Index 0x6000:07 [} 117] - Error
Index 0x1800:07 - TxPDO Status
Index 0x1800:09 - TxPDO Toggle
Index 0x6000:11 [} 117] - Value
Index 0x6010:01 [} 117] - Underrange
Index 0x6010:02 [} 117] - Overrange
)
ref
Index 0x6010:07 [} 117] - Error
Index 0x1801:07 - TxPDO Status
Index 0x1801:09 – TxPDO Toggle
Index 0x6010:11 [} 117] - Value
EL3351
