Positionierung von passiven Klemmen
Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock
EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des Busklem-
menblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen sind diese Klemmen
an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu
gewährleisten, dürfen nicht mehr als 2 passive Klemmen direkt aneinander gereiht werden!

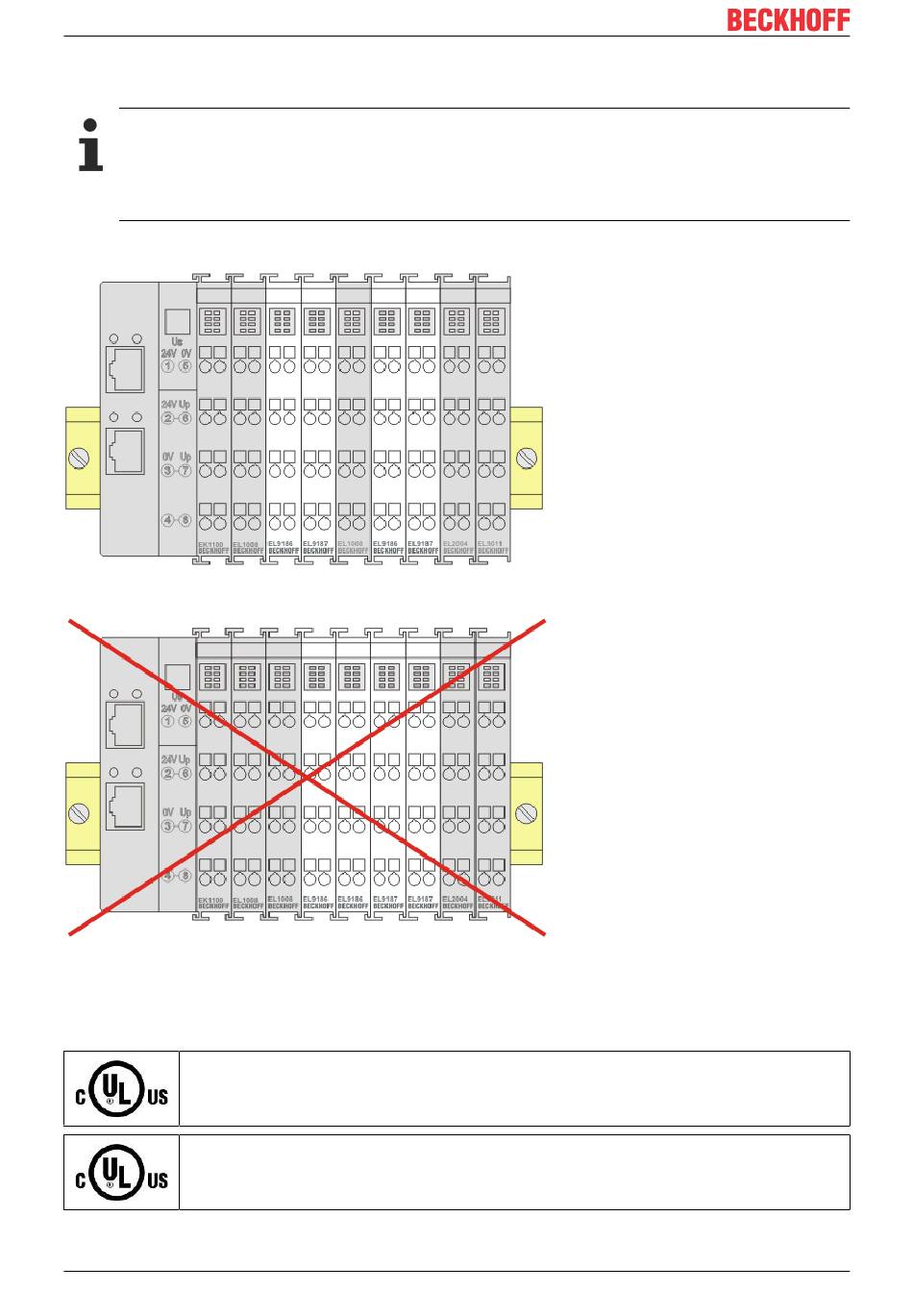

Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt)
Abb. 35: Korrekte Positionierung
Abb. 36: Inkorrekte Positionierung
4.6
UL-Hinweise
Application
The modules are intended for use with Beckhoff's UL Listed EtherCAT System only.
Examination
For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire
and electrical shock (in accordance with UL508 and CSA C22.2 No. 142).
