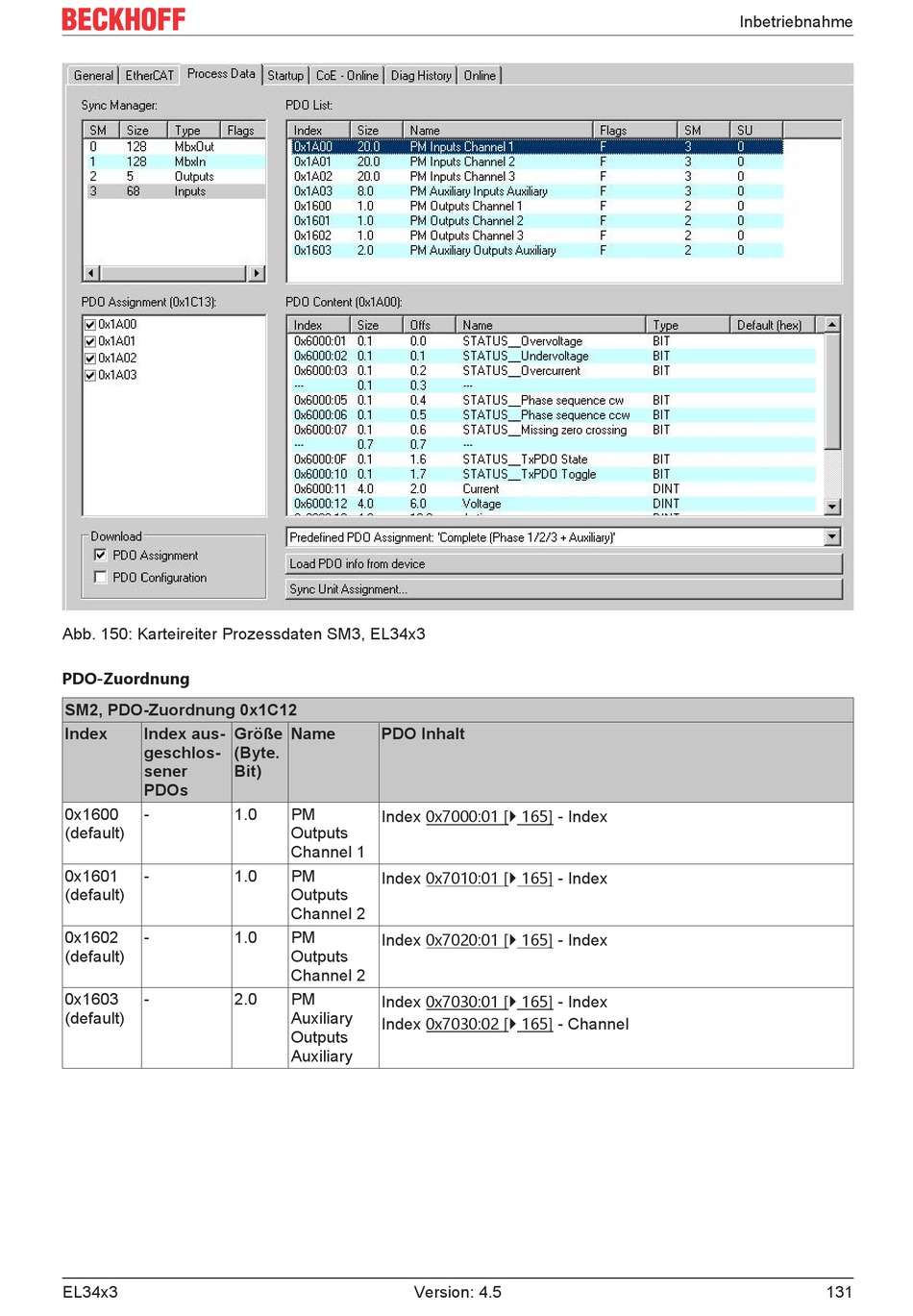

Abb. 150: Karteireiter Prozessdaten SM3, EL34x3
PDO-Zuordnung
SM2, PDO-Zuordnung 0x1C12
Index Index aus- Größe
geschlos- (Byte.
sener Bit)
PDOs
0x1600 - 1.0
(default)
0x1601 - 1.0
(default)
0x1602 - 1.0
(default)
0x1603 - 2.0
(default)
EL34x3
Name PDO Inhalt
PM
Index 0x7000:01 [} 165] - Index
Outputs
Channel 1
PM
Index 0x7010:01 [} 165] - Index
Outputs
Channel 2
PM
Index 0x7020:01 [} 165] - Index
Outputs
Channel 2
PM
Index 0x7030:01 [} 165] - Index
Auxiliary
Index 0x7030:02 [} 165] - Channel
Outputs
Auxiliary
