Beckhoff EL3773 Dokumentation

Netzmonitoring-oversampling-klemme
Vorschau ausblenden Andere Handbücher für EL3773:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Dokumentation | DE

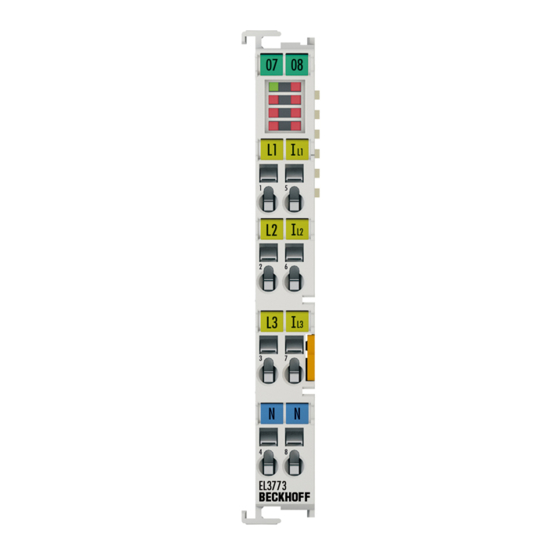

EL3773
Netzmonitoring-Oversampling-Klemme
14.02.2023 | Version: 2.9
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL3773

Inhaltszusammenfassung für Beckhoff EL3773

  • Seite 1 Dokumentation | DE EL3773 Netzmonitoring-Oversampling-Klemme 14.02.2023 | Version: 2.9...

  • Seite 3: Inhaltsverzeichnis

    Hinweise zur Dokumentation ...................... 6 Sicherheitshinweise ..........................  7 Ausgabestände der Dokumentation .................... 8 Versionsidentifikation von EtherCAT-Geräten ..................  9 2.4.1 Beckhoff Identification Code (BIC) ...................  12 3 Produktbeschreibung .......................... 14 Einführung ............................ 14 Technische Daten ...........................  15 Technologie.............................  16 Weiterführende Dokumentation zu I/O-Komponenten mit analogen Ein- und Ausgängen .....  18 Start.............................. 19...
  • Seite 4 6.10 Beispielprogramme ........................ 143 6.10.1 Beispiel 1: Diagnose und Auswertung von Eingangsdaten.......... 143 6.10.2 Beispiel 2: Auswertung der EL3773 mit der Power Monitoring Library ...... 155 7 Diagnose .............................. 156 Diagnose-LEDs .......................... 156 Diagnose - Grundlagen zu Diag Messages ..................  157 Diagnoseverfahren ........................

  • Seite 5: Produktübersicht Netzmonitoring-Oversampling/Energiemessklemmen

    Produktübersicht Netzmonitoring-Oversampling/Energiemessklemmen Produktübersicht Netzmonitoring- Oversampling/Energiemessklemmen EL3773 Version: 2.9...

  • Seite 6: Vorwort

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 7: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 8: Ausgabestände Der Dokumentation

    • Struktur-Update • Kapitel "Anschlussbelegung" aktualisiert • Kapitel "Technische Daten" aktualisiert • Kapitel "Datenvisualisierung im TwinCAT Scope2" ergänzt • Ergänzungen zum Beispielprogramm • Ergänzungen • Ergänzungen und 1. Veröffentlichung 0.1 - 0.3 • vorläufige Dokumentation für EL3773 Version: 2.9 EL3773...

  • Seite 9: Versionsidentifikation Von Ethercat-Geräten

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.
  • Seite 10 • IP67: EtherCAT Box • Safety: TwinSAFE • Klemmen mit Werkskalibrierzertifikat und andere Messtechnische Klemmen Beispiele für Kennzeichnungen Abb. 1: EL5021 EL-Klemme, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer und Revisionskennzeichnung (seit 2014/01) Abb. 2: EK1100 EtherCAT Koppler, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer Version: 2.9 EL3773...
  • Seite 11 Vorwort Abb. 3: EL3202-0020 mit Seriennummer/ Chargennummer 26131006 und eindeutiger ID-Nummer 204418 EL3773 Version: 2.9...

  • Seite 12: Beckhoff Identification Code (Bic)

    Vorwort 2.4.1 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 4: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 13 Beispiel einer zusammengesetzten Information aus den Positionen 1 bis 4 und 6. Die Datenidentifikatoren sind zur besseren Darstellung jeweils rot markiert: Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z.

  • Seite 14: Produktbeschreibung

    Zykluszeit der Steuerung beträgt. Es müssen AC- und DC-Größen mit gemeinsamem Bezugspotenzial angeschlossen und gemessen werden. Die EL3773 unterstützt Distributed Clocks, um synchron zu anderen EtherCAT-Teilnehmern zu messen, kann aber auch ohne Distributed Clocks betrieben werden. Effektivwert (eff)-Angaben Alle Wechselwert-Angaben wie RMS- oder Effektivwert-Angaben (eff) in dieser Dokumentation beziehen sich auf ein 50/60 Hz-3-Phasennetz mit sinusförmiger Verlaufsform (Crest-Faktor 1,414).

  • Seite 15: Technische Daten

    Technische Daten Effektivwert (eff)-Angaben Alle Wechselwert-Angaben wie RMS- oder Effektivwert-Angaben (eff) in dieser Dokumentation beziehen sich auf ein 50/60 Hz-3-Phasennetz mit sinusförmiger Verlaufsform (Crest-Faktor 1,414). Technische Daten EL3773 Anzahl Eingänge 3 x Strom, 3 x Spannung Oversampling-Faktor n = 1…100 wählbar...

  • Seite 16: Technologie

    Amplitudenwert • alle 6 analogen Eingangskanäle werden gleichzeitig/simultan erfasst • die EL3773 ist eine Oversampling-Klemme und kann deshalb je PLC/EtherCAT-Zyklus nicht nur 1, sondern bis zu 100 Samples (Amplitudenwerte) je Kanal erfassen. Diese werden als Datenpaket über die zyklischen Prozessdaten zur Steuerung gesendet.

  • Seite 17: Auslegung Spannungsmessbereich

    Produktbeschreibung • Der Spannungs- und Stromverlauf kann beliebig sein, die EL3773 eignet sich also für AC und DC- Messungen • es stehen je Kanal verschiedene Filterfunktionen (Tiefpass und Notchfilter) zur Verfügung • die EL3773 kann über Distributed Clocks mit anderen EtherCAT-Teilnehmern synchronisiert werden, kann aber auch ohne Distributed Clocks mit Oversampling betrieben werden •...

  • Seite 18: Weiterführende Dokumentation Zu I/O-Komponenten Mit Analogen Ein- Und Ausgängen

    Hinweise zu I/O-Komponenten mit analogen Ein- und Ausgängen, die Ihnen im Beckhoff Information-System und auf der Beckhoff-Homepage www.beckhoff.de auf den jeweiligen Produktseiten zum Download zur Verfügung steht. Sie erläutert Grundlagen der Sensortechnik und enthält Hinweise zu analogen Messwerten. Version: 2.9...

  • Seite 19: Start

    Produktbeschreibung Start Zur Inbetriebsetzung: • montieren Sie den EL3773 wie im Kapitel Montage und Verdrahtung [} 31] beschrieben • konfigurieren Sie den EL3773 in TwinCAT wie im Kapitel Inbetriebnahme [} 46] beschrieben. EL3773 Version: 2.9...

  • Seite 20: Grundlagen Der Kommunikation

    - Kabelsätze ZK1090-9191-xxxx bzw. - feldkonfektionierbare RJ45 Stecker ZS1090-0005 - feldkonfektionierbare Ethernet Leitung ZB9010, ZB9020 Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! E-Bus-Versorgung Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, in der Regel ist ein Koppler dabei bis zu 2 A belastbar (siehe Dokumentation des jeweiligen...

  • Seite 21: Allgemeine Hinweise Zur Watchdog-Einstellung

    Zustand schaltet, in Abhängigkeit vom Gerät und Einstellung z. B. auf FALSE (aus) oder einen Ausgabewert. Der EtherCAT Slave Controller (ESC) verfügt dazu über zwei Watchdogs: • SM-Watchdog (default: 100 ms) • PDI-Watchdog (default: 100 ms) Deren Zeiten werden in TwinCAT wie folgt einzeln parametriert: EL3773 Version: 2.9...
  • Seite 22 Die maximal mögliche Watchdog-Zeit ist geräteabhängig. Beispielsweise beträgt sie bei „einfachen“ EtherCAT Slaves (ohne Firmware) mit Watchdog-Ausführung im ESC in der Regel bis zu ~170 Sekunden. Bei „komplexen“ EtherCAT Slaves (mit Firmware) wird die SM-Watchdog-Funktion in der Regel zwar über Version: 2.9 EL3773...

  • Seite 23: Ethercat State Machine

    Hochlaufs des Slaves müssen in jedem State spezifische Kommandos vom EtherCAT Master zum Gerät gesendet werden. Es werden folgende Zustände unterschieden: • Init • Pre-Operational • Safe-Operational und • Operational • Boot Regulärer Zustand eines jeden EtherCAT Slaves nach dem Hochlauf ist der Status OP. EL3773 Version: 2.9...

  • Seite 24: Ausgänge Im Safeop

    Abhängigkeit von den Einstellungen im SAFEOP und OP in einen sicheren Zustand - je nach Gerät und Einstellung z. B. auf AUS. Wird dies durch Deaktivieren der Watchdogüberwachung im Modul unterbunden, können auch im Geräte-Zustand SAFEOP Ausgänge geschaltet werden bzw. gesetzt bleiben. Version: 2.9 EL3773...

  • Seite 25: Coe-Interface

    Parametern in 0x4000 ausgerüstet wurden und auf 0x8000 umgestellt wurden, unterstützen aus Kompatibilitätsgründen beide Bereiche und spiegeln intern. • 0x6000: hier liegen die Eingangs-PDO („Eingang“ aus Sicht des EtherCAT-Masters) • 0x7000: hier liegen die Ausgangs-PDO („Ausgang“ aus Sicht des EtherCAT-Masters) EL3773 Version: 2.9...

  • Seite 26: Verfügbarkeit

    „CoE-Interface“ der EtherCAT-System-Dokumentation: • StartUp-Liste führen für den Austauschfall, • Unterscheidung zwischen Online/Offline Dictionary, • Vorhandensein aktueller XML-Beschreibung (Download von der Beckhoff Website), • "CoE-Reload" zum Zurücksetzen der Veränderungen • Programmzugriff im Betrieb über die PLC (s. TwinCAT3 | PLC-Bibliothek: Tc2_EtherCAT und Beispielprogramm R/W CoE) Datenerhaltung und Funktion „NoCoeStorage“...

  • Seite 27: Datenerhaltung

    Veränderungen im lokalen CoE-Verzeichnis der Klemme gehen im Austauschfall mit der alten Klemme verloren. Wird im Austauschfall eine neue Klemme mit Werkseinstellungen ab Lager Beckhoff eingesetzt, bringt diese die Standardeinstellungen mit. Es ist deshalb empfehlenswert, alle Veränderungen im CoE-Verzeichnis eines EtherCAT Slave in der Startup List des Slaves zu verankern, die bei jedem Start des EtherCAT Feldbus abgearbeitet wird.
  • Seite 28 ◦ wird das Offline-Verzeichnis aus der ESI-Datei angezeigt. Änderungen sind hier nicht sinnvoll bzw. möglich. ◦ wird in der Identität der konfigurierte Stand angezeigt ◦ wird kein Firmware- oder Hardware-Stand angezeigt, da dies Eigenschaften des realen Gerätes sind. ◦ ist ein rotes Offline zu sehen Abb. 12: Offline-Verzeichnis Version: 2.9 EL3773...
  • Seite 29 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. EL3773 Version: 2.9...

  • Seite 30: Distributed Clock

    Umfang von 32 Bit, d. h. nach ca. 4,2 Sekunden läuft die Variable über • Diese lokale Uhr wird vom EtherCAT Master automatisch mit der Master Clock im EtherCAT Bus mit einer Genauigkeit < 100 ns synchronisiert. Detaillierte Informationen entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Version: 2.9 EL3773...

  • Seite 31: Montage Und Verdrahtung

    • Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung zu achten (Arbeitsplatz, Verpackung und Personen) • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen werden, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 14: Federkontakte der Beckhoff I/O-Komponenten EL3773 Version: 2.9...

  • Seite 32: Ul-Hinweise

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. VORSICHT Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). VORSICHT For devices with Ethernet connectors Not for connection to telecommunication circuits.

  • Seite 33: Tragschienenmontage

    Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befestigung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Montageverbindungen wie Senkkopfschrauben oder Blindnieten. EL3773 Version: 2.9...
  • Seite 34 EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen Versorgungsschiene dar. PE-Powerkontakt Der Powerkontakt mit der Bezeichnung PE kann als Schutzerde eingesetzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann Kurzschlussströme bis 125 A ableiten. Version: 2.9 EL3773...

  • Seite 35: Beschädigung Des Gerätes Möglich

    Klemmen Sie zur Isolationsprüfung die PE- Zuleitung am Buskoppler bzw. der Einspeiseklemme ab! Um weitere Einspeisestellen für die Prüfung zu entkoppeln, können Sie diese Einspeiseklemmen entriegeln und mindestens 10 mm aus dem Verbund der übrigen Klemmen herausziehen. WARNUNG Verletzungsgefahr durch Stromschlag! Der PE-Powerkontakt darf nicht für andere Potentiale verwendet werden! EL3773 Version: 2.9...

  • Seite 36: Montagevorschriften Für Erhöhte Mechanische Belastbarkeit

    • Die Befestigungspunkte der Tragschiene sind in einem Abstand vom 5 cm zu setzen • Zur Befestigung der Tragschiene sind Senkkopfschrauben zu verwenden • Die freie Leiterlänge zwischen Zugentlastung und Leiteranschluss ist möglichst kurz zu halten; der Abstand zum Kabelkanal ist mit ca.10 cm zu einhalten Version: 2.9 EL3773...

  • Seite 37: Anschluss

    Das Unterteil kann, über das Betätigen der Entriegelungslasche, aus dem Klemmenblock herausgezogen werden. Die auszutauschende Komponente wird hineingeschoben und der Stecker mit der stehenden Verdrahtung wieder aufgesteckt. Dadurch verringert sich die Montagezeit und ein Verwechseln der Anschlussdrähte ist ausgeschlossen. EL3773 Version: 2.9...

  • Seite 38: Verdrahtung Hd-Klemmen

    Verdrahtung HD-Klemmen Die High-Density-Klemmen der Serien ELx8xx und KLx8xx unterstützen keine steckbare Verdrahtung. Ultraschall-litzenverdichtete Leiter Ultraschall-litzenverdichtete Leiter An die Standard- und High-Density-Klemmen können auch ultraschall-litzenverdichtete (ultraschallverschweißte) Leiter angeschlossen werden. Beachten Sie die Tabellen zum Leitungsquerschnitt [} 39]! Version: 2.9 EL3773...

  • Seite 39: Verdrahtung

    Leiter wird nach dem Abisolieren einfach in die Klemmstelle gesteckt. Das Lösen der Leitungen erfolgt, wie bei den Standardklemmen, über die Kontakt-Entriegelung mit Hilfe eines Schraubendrehers. Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle. EL3773 Version: 2.9...

  • Seite 40: Schirmung

    0,25 ... 1,5 mm Leitungsquerschnitt (Aderleitung mit Aderendhülse) 0,14 ... 0,75 mm Leitungsquerschnitt (ultraschall-litzenverdichtet) nur 1,5 mm (siehe Hinweis [} 38]) Abisolierlänge 8 ... 9 mm 5.5.3 Schirmung Schirmung Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitungen angeschlossen werden. Version: 2.9 EL3773...

  • Seite 41: Positionierung Von Passiven Klemmen

    Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 22: Korrekte Positionierung Abb. 23: Inkorrekte Positionierung EL3773 Version: 2.9...

  • Seite 42: Einbaulagen

    Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard-Einbaulage wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, siehe Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Version: 2.9 EL3773...
  • Seite 43 Montage und Verdrahtung Abb. 25: Weitere Einbaulagen EL3773 Version: 2.9...

  • Seite 44: Anschlussbelegung

    Fehlerfall eines Stromwandlers gefährliche Überspannungen vermieden werden! WARNUNG Vorsicht: Verletzungsgefahr durch Stromschlag! Beachten Sie, dass die Stromwandler vieler Hersteller nicht im Leerlauf betrieben werden dürfen! Schließen Sie die EL3773 an die Sekundärwicklung der Stromwandler an, bevor Sie die Stromwandler in Betrieb nehmen! Abb. 26: EL3773 Version: 2.9...
  • Seite 45 Verbraucher an Phase L1 Anschlüsse für die Stromwandler. Bitte Verbraucher an Phase L2 beachten Sie die Hinweise Verbraucher an Phase L3 [} 44]. Sternpunkt der Stromwandler (intern verbunden mit Klemmstelle N, kapazitiv verbunden mit dem Erdungskontakt zur Tragschiene) Abb. 27: Blockschaltbild EL3773 Version: 2.9...

  • Seite 46: Inbetriebnahme

    Beachten Sie dazu die Installationskapitel TwinCAT 2.x. EtherCAT XML Device Description Sollte in Ihrem System die XML-Beschreibung ihrer EL3773 nicht vorliegen, können Sie die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff Website herunterladen und entsprechend der Installationsanweisungen installieren.

  • Seite 47: Parametrierung Über Das Coe-Verzeichnis (Can Over Ethercat)

    Bei anliegender Spannung/Strom werden nun nach TwinCAT-Neustart z. B. im TwinCAT FreeRun-Modus über die Prozessdaten die Messwerte übertragen. Datenvisualisierung mit TwinCAT Scope2 Das TwinCAT Scope2 unterstützt das Einlesen von Oversampling-Variablen auch bei der EL3773. Bitte beachten Sie hierzu die entsprechenden Hinweise. EL3773...

  • Seite 48: Twincat Entwicklungsumgebung

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 6.2.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 49 Abb. 28: Aufruf im System Manager (TwinCAT 2) Unter TwinCAT 3 ist dies über das Menü unter „TwinCAT“ erreichbar: Abb. 29: Aufruf in VS Shell (TwinCAT 3) B: Über TcRteInstall.exe im TwinCAT-Verzeichnis Abb. 30: TcRteInstall.exe im TwinCAT-Verzeichnis In beiden Fällen erscheint der folgende Dialog: EL3773 Version: 2.9...
  • Seite 50 TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“ geöffnet werden: Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) Version: 2.9 EL3773...
  • Seite 51 Inbetriebnahme Abb. 33: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 34: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: EL3773 Version: 2.9...
  • Seite 52 Inbetriebnahme Abb. 35: Fehlerhafte Treiber-Einstellungen des Ethernet Ports Version: 2.9 EL3773...
  • Seite 53 Protocol TCP/IP“ eine feste IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er keine Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z. B. 192.168.x.x. Abb. 36: TCP/IP-Einstellung des Ethernet Ports EL3773 Version: 2.9...

  • Seite 54: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 55 Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibilitätsregel aus. Siehe dazu insbesondere das Kapitel „Allgemeine Hinweise zur Verwendung von Beckhoff EtherCAT IO- Komponenten" und zur manuellen Konfigurationserstellung das Kapitel „Offline Konfigurationserstellung [} 59]“.

  • Seite 56: Onlinedescription Unter Twincat

    (Spracheinstellungen des Betriebssystems beachten!) Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. Version: 2.9 EL3773...
  • Seite 57 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren EL3773 Version: 2.9...

  • Seite 58: Twincat Esi Updater

    Inbetriebnahme 6.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 43: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 44: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...

  • Seite 59: Offline Konfigurationserstellung

    Für eine EtherCAT I/O Anwendung mit EtherCAT Slaves ist der „EtherCAT“ Typ auszuwählen. „EtherCAT Automation Protocol via EL6601“ ist für den bisherigen Publisher/Subscriber-Dienst in Kombination mit einer EL6601/EL6614 Klemme auszuwählen. Abb. 46: Auswahl EtherCAT Anschluss (TwinCAT 2.11, TwinCAT 3) Diesem virtuellen Gerät ist dann ein realer Ethernet Port auf dem Laufzeitsystem zuzuordnen. EL3773 Version: 2.9...

  • Seite 60: Auswahl Ethernet Port

    Es können nur Ethernet Ports für ein EtherCAT-Gerät ausgewählt werden, für die der TwinCAT Realtime-Treiber installiert ist. Dies muss für jeden Port getrennt vorgenommen werden. Siehe dazu die entsprechende Installationsseite [} 48]. Definieren von EtherCAT Slaves Durch Rechtsklick auf ein Gerät im Konfigurationsbaum können weitere Geräte angefügt werden. Version: 2.9 EL3773...
  • Seite 61 Das Suchfeld erleichtert das Auffinden eines bestimmten Gerätes (ab TwinCAT 2.11 bzw. TwinCAT 3). Abb. 50: Auswahldialog neues EtherCAT-Gerät Standardmäßig wird nur der Name/Typ des Gerätes als Auswahlkriterium verwendet. Für eine gezielte Auswahl einer bestimmen Revision des Gerätes kann die Revision als „Extended Information“ eingeblendet werden. EL3773 Version: 2.9...

  • Seite 62: Geräte-Auswahl Nach Revision, Kompatibilität

    Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT-Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 63 Abb. 53: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 64: Online Konfigurationserstellung

    Im Konfigurationsbaum bringt uns ein Rechtsklick auf den General-Punkt „I/O Devices“ zum Such-Dialog. Abb. 56: Scan Devices (links: TwinCAT 2; rechts: TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. Version: 2.9 EL3773...

  • Seite 65: Funktionsweise Online Scan

    Beim Scan fragt der Master die Identity Informationen der EtherCAT Slaves aus dem Slave- EEPROM ab. Es werden Name und Revision zur Typbestimmung herangezogen. Die entsprechenden Geräte werden dann in den hinterlegten ESI-Daten gesucht und in dem dort definierten Default-Zustand in den Konfigurationsbaum eingebaut. Abb. 59: Beispiel Default-Zustand EL3773 Version: 2.9...

  • Seite 66: Slave-Scan In Der Praxis Im Serienmaschinenbau

    Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 67 Die Konfiguration wird aufgebaut und kann danach gleich in den Online-Zustand (OPERATIONAL) versetzt werden. Abb. 65: Abfrage Config/FreeRun (links: TwinCAT 2; rechts TwinCAT 3) Im Config/FreeRun-Mode wechselt die System Manager Anzeige blau/rot und das EtherCAT-Gerät wird auch ohne aktive Task (NC, PLC) mit der Freilauf-Zykluszeit von 4 ms (Standardeinstellung) betrieben. EL3773 Version: 2.9...
  • Seite 68 In diesem Fall bietet der System Manager an, die im Gerät eventuell vorliegende ESI auszulesen. Lesen Sie dazu das Kapitel „Hinweise zu ESI/XML“. • Teilnehmer werden nicht richtig erkannt Ursachen können sein ◦ fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf ◦ Slave hat ungültige Gerätebeschreibung Version: 2.9 EL3773...

  • Seite 69: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfiguration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte...
  • Seite 70 Geräte die Funktionen der Vorgänger-Geräte unterstützen sollen. Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz vermutlich nicht möglich. Eventuell unterstützt das vorgefundene Gerät nicht alle Funktionen, die der Master von ihm aufgrund der höheren Revision erwartet. Version: 2.9 EL3773...
  • Seite 71 (Firmware wenn vorhanden) die Kommunikationsanfragen/-einstellungen des Masters unterstützen. Dies ist abwärtskompatibel der Fall, d. h. neuere Geräte (höhere Revision) sollen es auch unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff- Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen: Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration...

  • Seite 72: Ethercat Teilnehmerkonfiguration

    ESI-EEPROM überschrieben - deshalb ist dieser Vorgang nur im Online-Zustand (ConfigMode) möglich. 6.2.7 EtherCAT Teilnehmerkonfiguration Klicken Sie im linken Fenster des TwinCAT 2 System Managers bzw. bei der TwinCAT 3 Entwicklungsumgebung im Projektmappen-Explorer auf das Element der Klemme im Baum, die Sie konfigurieren möchten (im Beispiel: Klemme 3: EL3751). Version: 2.9 EL3773...
  • Seite 73 Laufende Nr. des EtherCAT-Geräts Typ des EtherCAT-Geräts Kommentar Hier können Sie einen Kommentar (z. B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen. EL3773 Version: 2.9...
  • Seite 74 Zeigt die (Allgemeine Slave PDO-) Konfiguration der Prozessdaten an. Die Eingangs- und Ausgangsdaten des EtherCAT-Slaves werden als CANopen Prozess-Daten-Objekte (Process Data Objects, PDO) dargestellt. Falls der EtherCAT-Slave es unterstützt, ermöglicht dieser Dialog dem Anwender ein PDO über PDO-Zuordnung auszuwählen und den Inhalt des individuellen PDOs zu variieren. Version: 2.9 EL3773...
  • Seite 75 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.

  • Seite 76: Manuelle Veränderung Der Prozessdaten

    Karteireiters können Sie betrachten, welche Download-Requests während des Startups zur Mailbox gesendet werden. Es ist auch möglich neue Mailbox-Requests zur Listenanzeige hinzuzufügen. Die Download-Requests werden in derselben Reihenfolge zum Slave gesendet, wie sie in der Liste angezeigt werden. Version: 2.9 EL3773...
  • Seite 77 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. EL3773 Version: 2.9...
  • Seite 78 Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt. Wert Wert des Objekts Version: 2.9 EL3773...
  • Seite 79 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. Karteireiter „Online“ Abb. 84: Karteireiter „Online“ EL3773 Version: 2.9...
  • Seite 80 Carrier-Signal ist am Port vorhanden, der Port ist aber geschlossen. File Access over EtherCAT Download Mit dieser Schaltfläche können Sie eine Datei zum EtherCAT-Gerät schreiben. Upload Mit dieser Schaltfläche können Sie eine Datei vom EtherCAT-Gerät lesen. Karteireiter „DC“ (Distributed Clocks) Abb. 85: Karteireiter „DC“ (Distributed Clocks) Version: 2.9 EL3773...

  • Seite 81: Aktivierung Der Pdo-Zuordnung

    • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 6.2.7.1 Detaillierte Beschreibung Karteireiter „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 82: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    • Zyklische Prozessdaten (PDO) • Synchronisierung (Distributed Clocks, FreeRun, SM‑Synchron) • CoE‑Parameter (azyklisches Objektverzeichnis) Hinweis: je nach Slave sind nicht alle drei Elemente vorhanden. Zum besseren Verständnis der Export/Import‑Funktion wird der übliche Ablauf bei der IO‑Konfiguration betrachtet: Version: 2.9 EL3773...
  • Seite 83 • innerhalb der TwinCAT‑Umgebung: Export/Import als xti‑Datei oder • außerhalb, d.h. TwinCAT‑Grenzen überschreitend: Export/Import als sci‑Datei. Zur Veranschaulichung im Folgenden ein Beispiel: eine EL3702‑Klemme in Standard‑Einstellung wird auf 2‑fach Oversampling umgestellt (blau) und das optionale PDO „StartTimeNextLatch“ wahlweise hinzugefügt (rot): EL3773 Version: 2.9...

  • Seite 84: Das Vorgehen Innerhalb Twincat Mit Xti-Dateien

    Die beiden genannten Methoden für den Export und Import der veränderten Klemme werden im Folgenden demonstriert. 6.2.8.2 Das Vorgehen innerhalb TwinCAT mit xti‑Dateien Jedes IO Gerät kann einzeln exportiert/abgespeichert werden: Die xti‑Datei kann abgelegt: und in einem anderen TwinCAT System über „Insert Existing item“ wieder importiert werden: Version: 2.9 EL3773...

  • Seite 85: Das Vorgehen Innerhalb Und Außerhalb Twincat Mit Sci-Datei

    • Falls TwinCAT offline ist (es liegt keine Verbindung zu einer laufenden realen Steuerung vor) kann eine Warnmeldung erscheinen, weil nach Ausführung der Funktion das System den Versuch unternimmt, den EtherCAT Strang neu zu laden, ist in diesem Fall allerdings nicht ergebnisrelevant und kann mit Klick auf „OK“ bestätigt werden: EL3773 Version: 2.9...
  • Seite 86 Die konfigurierte Zykluszeit wird exportiert. Üblicherweise ist diese netzwerkabhängig und time(0x1C3x.2) kann nicht immer vorab bestimmt werden. Referenz auf die ursprüngliche ESI Datei. Export SCI Datei speichern. • Bei Mehrfachauswahl ist eine Listenansicht verfügbar (Export multiple SCI files): • Auswahl der zu exportierenden Slaves: Version: 2.9 EL3773...
  • Seite 87 Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT •...
  • Seite 88 Inbetriebnahme • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: Version: 2.9 EL3773...
  • Seite 89 Standard Einstellung, ob die Module bestehen bleiben. Generic Reload Devices Einstellung, ob vor dem SCI Export das Kommando „Reload Devices“ ausgeführt wird. Dies wird dringend empfohlen, um eine konsistente Slave‑Konfiguration zu gewährleisten. SCI‑Fehlermeldungen werden bei Bedarf im TwinCAT Logger Output‑Fenster angezeigt: EL3773 Version: 2.9...

  • Seite 90: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    Diese Diagnose ist für alle Slaves gleich. als auch über • kanal-typische Funktionsdiagnose (geräteabhängig) Siehe entsprechende Gerätedokumentation Die Farbgebung in Abb. Auswahl an Diagnoseinformationen eines EtherCAT Slave entspricht auch den Variablenfarben im System Manager, siehe Abb. Grundlegende EtherCAT Slave Diagnose in der PLC. Version: 2.9 EL3773...
  • Seite 91 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.

  • Seite 92: Diagnoseinformationen

    Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. EL3102, CoE- Verzeichnis: Version: 2.9 EL3773...
  • Seite 93 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT-Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. EL3773 Version: 2.9...
  • Seite 94 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 23]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. Version: 2.9 EL3773...
  • Seite 95 • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 90: Default Verhalten System Manager Zusätzlich kann im Dialog „Erweiterte Einstellung“ beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. Abb. 91: Default Zielzustand im Slave EL3773 Version: 2.9...
  • Seite 96 Koppler liefern kann, sind an entsprechenden Positionen im Klemmenstrang Einspeiseklemmen (z. B. EL9410) zu setzen. Im TwinCAT System Manager wird der vorberechnete theoretische maximale E-Bus-Strom als Spaltenwert angezeigt. Eine Unterschreitung wird durch negativen Summenbetrag und Ausrufezeichen markiert, vor einer solchen Stelle ist eine Einspeiseklemme zu setzen. Version: 2.9 EL3773...
  • Seite 97 Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 94: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepotential erfolgen! EL3773 Version: 2.9...

  • Seite 98: Grundlagen Zur Funktion

    Alle Wechselwert-Angaben wie RMS- oder Effektivwert-Angaben ( ) in dieser Dokumentation beziehen sich auf ein 50/60 Hz-3-Phasennetz mit sinusförmiger Verlaufsform. Die EL3773 verfügt über 6 analoge Eingangskanäle die simultan in ihrem jeweiligen Messbereich erfasst werden. Die Eigenschaften werden im Folgenden in der Reihenfolge der Datenverarbeitung besprochen. Eingangsfilter Jeder Kanal verfügt über einen über die CoE-Einstellung 0x8000:15 [} 111] parametrierbaren Tiefpass-Filter...

  • Seite 99: Veränderungen Im Coe-Verzeichnis

    Inbetriebnahme Abb. 97: Amplitudenverlauf Veränderungen im CoE-Verzeichnis Bei Veränderungen der CoE-default-Parameter sollten unbedingt korrespondierende Werte in die StartUp-Liste eingetragen werden, damit im Austauschfall die EL3773 wieder wie in der Applikation vorgesehen arbeitet. EL3773 Version: 2.9...

  • Seite 100: Prozessdaten

    Die Amplitudenwerte werden mit 16 Bit Auflösung erfasst und als Oversampling-Pakete im Prozessabbild zur zyklischen Übertragung bereitgestellt. Abb. 98: Prozessdatenfluss EL3773 Datenverarbeitung Die Datenverarbeitung wird bei der EL3773 mit 16 Bit Wandlung im ADC für alle Kanäle simultan durchgeführt Skalierung bezogen auf den jeweiligen (unveränderlichen) Messbereich: 1. Herstellerkalibrierung (0x80p0:0B [} 111])

  • Seite 101: Verlinkung In Der Plc Mit 2-Bit-Werten

    Im Systemmanager können 2-Bit-Variablen angelegt werden. Abb. 99: Verlinkung 2-Bit-Variable mit zusätzlicher Task Beispiel für EL3773, Spannungsmessung: Kanal 1; Limit 1 und Limit 2 enabled, Limit 1 = 100 V, Limit 2 = 200 V, Darstellung: signed integer Eingabe in Index (Limit 1): 0x8000:13 [} 111] (100 V / 410 V) x 2...
  • Seite 102 Abb. 100: Einstellungen Anwender und Hersteller Abgleich im CoE Onlline Verzeichnis Veränderungen im CoE-Verzeichnis Bei Veränderungen der CoE-default-Parameter sollten unbedingt korrespondierende Werte in die StartUp-Liste eingetragen werden, damit im Austauschfall die EL3773 wieder wie in der Applikation vorgesehen arbeitet. Predefined PDO Assignment Eine vereinfachte Auswahl der Prozessdaten ermöglicht das "Predefined PDO Assignment".
  • Seite 103 0x1A40, 0x1A45, 0x1A50, 0x1A55 0x1A60, 0x1A61 "Distributed Clocks, Einstellungen über Reiter DC [} 107]" Abb. 101: EL3773 Auswahldialog „Predifined PDO Assignment“ Prozessabbild Die EL3773 wird standardmäßig mit dem 10fach Oversampling Prozessabbild und DC Timestamp in die Konfiguration eingefügt: EL3773 Version: 2.9...
  • Seite 104 Inbetriebnahme Abb. 102: Prozessabbild der EL3773 im TwinCAT System Manager Es wird dringend empfohlen, die angebotenen Diagnose-Werte in der Steuerung auszuwerten, siehe z. B. die Hinweis-Seite [} 90]. Insbesondere bietet die EL3773 folgende zyklischen Informationen an: Version: 2.9 EL3773...
  • Seite 105 Sample ein konkreter Zeitpunkt zugeordnet werden. Beispiel: Die EL3773 liefert im betrachteten Zyklus bei 1 ms Zykluszeit (= 1.000.000 ns) und Oversamplingfaktor = 10 als Prozessdaten ein StartTimeNextLatch = 7.777.216 6 x 10 Messwerte (3x U, 3x I) zu je 16 Bit. Es soll nun der Messzeitpunkt des 5.
  • Seite 106 Das Status-Wort (SW) befindet sich im Eingangsprozessabbild und wird von der Klemme zur Steuerung übertragen. SW.15 SW.14 SW.13 SW.12 SW.11 SW.10 SW.9 SW.8 Name TxPDO TxPDO Sync Toggle State error SW.7 SW.6 SW.5 SW.4 SW.3 SW.2 SW.1 SW.0 Name ERROR Limit 2 Limit 1 Overrange Underrange Version: 2.9 EL3773...
  • Seite 107 Klemme Control-Wort Die EL3773 hat kein Control-Wort Synchronisierung, Trigger und Wandlungszeit Die EL3773 arbeitet generell im Oversampling-Modus. Dabei kann sie mit und ohne aktivierten DistributedClocks betrieben werden. Distributed Clocks aktiviert • die EtherCAT-systemweit synchronisierten Distributed Clocks erfassen auch diese EL3773 •...

  • Seite 108: Unterstützte Konfigurationen

    Beispiel: Ein 4000µs-Zyklus kann mit einem Oversamplingfaktor von 64 genutzt werden, da hier die Samplingzeit 62,5µs beträgt und somit durch 500ns teilbar ist. Die minimale EtherCAT-Zykluszeit für die EL3773 ist 100 µs. Zur Aktivierung der Distributed Clocks ist in der Predefined PDO-Liste "DC" auszuwählen, damit u.a. das Time-Stamp PDO ausgewählt wird Abb. 105: EL3773 Auswahldialog „Predefined PDO Assignment“...
  • Seite 109 Abb. 106: Einstellung der Oversampling-Raten über System Manager, Reiter „DC“ Distributed Clocks nicht aktiviert • die EL3773 arbeitet nach einem internem Takt, der auf die EtherCAT-Zykluszeit synchronisiert wird. Triggerpunkt ist hier der Zugriff auf den Input-Sync-Manager SM3. • die EL3773 kann dadurch Schwankungen der Zykluszeit weitgehend ausgleichen •...

  • Seite 110: Objektbeschreibung Und Parametrierung

    EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff- Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE-Online Reiter [} 77] (mit Doppelklick...

  • Seite 111: Konfigurationsdaten

    Index 80pF AI Vendor data (für p = 0..5, entspricht Kanal 1..6) Index (hex) Name Bedeutung Datentyp Flags Default 80pF:0 AI Vendor data Maximaler Subindex UINT8 > 2 < 80pF:01 Calibration offset Offset (Herstellerabgleich) INT16 80pF:02 Calibration gain Gain (Herstellerabgleich) INT16 EL3773 Version: 2.9...

  • Seite 112: Eingangsdaten

    Prozessdaten [} 103] 00 00 00 [} 103] Index 6061 Sample Count Index (hex) Name Bedeutung Datentyp Flags Default 6061:0 Sample Count Max. Subindex UINT8 > 1 < 6061:01 UINT16 0x6061:01, 16 Cycle Count [} 103] siehe Prozessdaten [} 103] Version: 2.9 EL3773...

  • Seite 113: Diagnostikdaten

    Modular Device Profile. Index 1008 Device name Index (hex) Name Bedeutung Datentyp Flags Default 1008:0 Device name Geräte-Name des EtherCAT-Slave STRING EL3773 Index 1009 Hardware version Index (hex) Name Bedeutung Datentyp Flags Default 1009:0 Hardware version Hardware-Version des EtherCAT-Slaves STRING...
  • Seite 114 0x0E (Sync error)) 1Ap0:09 SubIndex 009 9. PDO Mapping entry (object 0x60p0 (AI Inputs), entry UINT32 0x60p0:0F, 1 0x0F (TxPDO State)) 1Ap0:0A SubIndex 010 10. PDO Mapping entry (object 0x60p0 (AI Inputs), UINT32 0x60p0:10, 1 entry 0x10 (TxPDO Toggle)) Version: 2.9 EL3773...
  • Seite 115 0x03 (3 (Outputs) 1C00:04 SubIndex 004 Sync-Manager Type Channel 4: Process Data Read UINT8 0x04 (4 (Inputs) Index 1C12 RxPDO assign Index (hex) Name Bedeutung Datentyp Flags Default 1C12:0 RxPDO assign PDO Assign Outputs UINT8 > 0 < EL3773 Version: 2.9...
  • Seite 116 TxPDO Mapping Objekts) (6742 1C13:0D SubIndex 013 13. zugeordnete TxPDO (enthält den Index des UINT16 0x1A60 zugehörigen TxPDO Mapping Objekts) (6752 1C13:0E SubIndex 014 14. zugeordnete TxPDO (enthält den Index des UINT16 0x1A61 zugehörigen TxPDO Mapping Objekts) (6753 Version: 2.9 EL3773...
  • Seite 117 Modular device profile Allgemeine Informationen des Modular Device Profiles UINT8 > 2 < F000:01 Module index distance Indexabstand der Objekte der einzelnen Kanäle UINT16 0x0010 (16 F000:02 Maximum number of Anzahl der Kanäle UINT16 0x0007 (7 modules EL3773 Version: 2.9...
  • Seite 118 Analog Input Profil (300) UINT32 0x0000012C (300 F010:05 SubIndex 005 Analog Input Profil (300) UINT32 0x0000012C (300 F010:06 SubIndex 006 Analog Input Profil (300) UINT32 0x0000012C (300 F010:07 SubIndex 007 Analog Input Profil (300) UINT32 0x0000012C (300 Version: 2.9 EL3773...

  • Seite 119: Oversampling Klemmen/Box-Module Und Twincat Scope

    Prozessdaten bietet so ein Kanal also nicht nur einen PDO zum Verlinken an wie hier im Beispiel die EL3102, sondern n davon wie die EL3702 und andere Oversampling-Klemmen/Box‑Module. Der Begriff „Oversampling“ aus der Sicht von Beckhoff ist hierbei nicht zu verwechseln mit dem oversampling – Verfahren eines deltaSigma-ADC-Wandlers: •...

  • Seite 120: Vorgehen Bei Twincat 3

    (siehe Erläuterung im nächsten Abschnitt). Der erweiterte PDO-Name liefert dafür die Grundlage. Ab einer bestimmten Revision der jeweiligen Klemme/Box kann also ScopeView den Array-Typ einer Gruppe von Variablen von sich aus erkennen. Klemme Revision EL4732 alle EL4712 alle EL3783 EL3783-0000-0017 EL3773 EL3773-0000-0019 EL3751 alle EL3742 alle EL3702 alle EL3632 alle EL2262...
  • Seite 121 Feldvariable im Solution Explorer der TwinCAT 3 Entwicklungsumgebung in der Gruppe PLC unter „..Instance“. In der folgenden Darstellung sind rechts Ausschnitte des Solution Explorers gezeigt. Beispielsweise wird hierbei das Verknüpfen einer Feldvariablen mit einem Satz an oversampling Prozessdaten einer EL3773 gezeigt: EL3773...
  • Seite 122 Inbetriebnahme Abb. 111: Darstellung der erstellten PLC Feldvariablen („aUI_Samples“) zur Verknüpfung mit oversampling PDOs einer EL3773 Schritt 2b: Erzeugen einer PLC Variablen über eine freie Task Wird eine POU auf dem jeweiligen System nicht benötigt, so kann eine Variablenreferenz auch über eine freie Task angelegt werden.
  • Seite 123 Schritt 3: Verknüpfen der Feldvariablen mit einem oversampling PDO Durch Rechtsklick auf „MAIN.aUI_Samples“ (für den vorhergehenden Schritt 2a) bzw. „Var 1“ der freien Task 1 (für den vorhergehenden Schritt 2b) im Solution Explorer wird ein Fenster zur Auswahl der Prozessdaten geöffnet: EL3773 Version: 2.9...
  • Seite 124 Abb. 115: Setzen der Verknüpfung der PLC Feldvariablen (links: vorhergehender Schritt 2a; rechts: : vorhergehender Schritt 2b) Abb. 116: Auswahl des EL3773 PDO "L1 Voltage Samples" zum Erstellen eines Links mit der PLC Feldvariablen „aUI_Samples“ Die Auswahl des PDO "U1 Samples" der EL3773 für “MAIN.aUI_Samples”, wie oben gezeigt, basiert auf für den vorhergehenden Schritt 2a und ist ggf.

  • Seite 125: Variable Erscheint Nicht Im Target Browser

    Variable erscheint nicht im Target Browser Falls „ROUTES“ keine Auswahlmöglichkeit der bereitgestellten Variablen bietet, sollte der entsprechende Port dem Target Browser bekannt gemacht werden: Mit „Add Symbol“ wird sogleich die „aUI_Samples“ Feldvariable unterhalb von „Axis“ des Scope-Projekts im Solution Explorer angezeigt. EL3773 Version: 2.9...
  • Seite 126 Bei früheren TwinCAT 3 Versionen (oder einer kleineren Revision der Klemme als wie in obiger Tabelle [} 120] angegeben) kann per Aktivierung des ADS Servers das Oversampling-PDO der betreffenden oversampling fähigen Klemme/Box für das ScopeView sichtbar gemacht werden. Version: 2.9 EL3773...
  • Seite 127 „Create symbols“ aktiviert (der Port – Eintrag erfolgt automatisch). Dadurch kann ohne eine eingebundene POU bzw. ohne einen Variablenverweis mit dem ScopeView per Target Browser auf Prozessdaten zugegriffen werden: Abb. 121: Direkter Zugriff des ScopeView auf PDOs der Klemme EL3773 Version: 2.9...

  • Seite 128: Datentyp Nicht Korrekt

    Kanaleigenschaften geändert werden: TwinCAT 3: ADS Server des EtherCAT Gerätes aktivieren Siehe hierzu im Beckhoff Information System: infosys.beckhoff.com → TwinCAT 3 → TExxxx | TwinCAT 3 Engineering → TE13xx | ScopeView → Anhang → How To → Oversampling-Aufnahmen mit dem TwinCAT 3 Scope Version: 2.9...

  • Seite 129: Vorgehen Bei Twincat 2

    Hinweis: das Scope2 kann solche Variablen im Variablen Browser nur "sehen", wenn sich TwinCAT und die PLC im RUN befinden. Schritt 1b: Erzeugen einer PLC Variable über eine freie Task Die für das Scope2 notwendige Array-Variable kann alternativ auch manuell im System Manager definiert und angelegt werden. Abb. 124: Add Variable Type EL3773 Version: 2.9...
  • Seite 130 Wenn diese Variable dem System Manager bekannt ist, kann eine Instanz davon einer zusätzlichen Task mit Rechtsklick zugeordnet werden. Sie erscheint in der nach Bitgröße sortierten Übersicht. Abb. 126: Übersicht deklarierte Typen In diesem Beispiel wird die Variable Var152 angelegt. Sie kann nun mit dem PDO-Array vom jeweiligen Kanal der Klemme/Box verlinkt werden. Version: 2.9 EL3773...
  • Seite 131 Damit die Verlinkung funktioniert, muss im System Manager je eine Array-Variable mit den Kanaldaten der jeweiligen Klemme/Box vorliegen, d. h. jedes Oversampling-Datenpaket muss in einem Array vorliegen. Diese Array-Variable ist manuell zu definieren und anzulegen, siehe oben [} 129]. Im Scope2 kann nun bis zur betreffenden Variable gebrowst werden. EL3773 Version: 2.9...
  • Seite 132 Ggf. ist dazu vorübergehend SymbolBased zu deaktivieren. Abb. 132: Channel-Einstellungen Zur Überprüfung, dass wirklich die einzelnen Oversampling-Werte geloggt werden, können im Scope2 die Marks aktiviert werden. Bitte beachten Sie die Zusammenhänge aus Task-Zykluszeit, Sampling-Zeit des Scope2-Kanals und Oversamplingfaktor. Version: 2.9 EL3773...
  • Seite 133 Inbetriebnahme Abb. 133: Aktivieren der Marks Ein weiteres Beispiel zeigt die folgende Abbildung der Darstellung einer Oversampling – Variablen der EL3751 mit 10 x Oversampling: EL3773 Version: 2.9...
  • Seite 134 Klemme/Box für das Scope2 sichtbar gemacht werden. Es kann so ebenfalls auf die Erstellung einer Feldvariablen in einer PLC verzichtet werden. Dazu ist der ADS Server des EtherCAT Device zu aktivieren, an dem die oversampling fähige Klemme/Box angeschlossen ist. Version: 2.9 EL3773...
  • Seite 135 „Create symbols“ aktiviert (der Port Eintrag erfolgt automatisch). Dadurch kann ohne eine eingebundene POU bzw. ohne einen Variablenverweis mit dem Scope2 per Target Browser auf Prozessdaten zugegriffen werden: Abb. 136: Direkter Zugriff des Scope2 auf PDOs der Klemme EL3773 Version: 2.9...
  • Seite 136 → TwinCAT 2 → TwinCAT Supplement → Kategorie Measurement TS3xxx → TS3300 | TwinCAT Scope 2 → Anhang → Oversampling Aufnahme Beckhoff TwinCAT unterstützt das Scope2 bei einigen Oversampling-Geräten in spezieller Weise, indem es automatisch im Hintergrund ein besonderes ADS-Array-Symbol berechnet, das im Scope2 im Variablenbrowser erscheint.
  • Seite 137 Zusammenfassung: es muss eine ARRAY-Variable vorliegen, die über ADS erreichbar ist. Dies kann eine PLC-Variable, eine im System Manager definierte ARRAY-Variable sein oder alternativ ist der ADS Server des Device der Klemme/Box aktiviert. Diese wird dann vom Scope2 erkannt. EL3773 Version: 2.9...

  • Seite 138: Stromwandler

    Grundsätzlich ist die Auswahl der Stromwandler für die EL3773 nicht kritisch. Der Innenwiderstand im Strompfad der EL3773 ist so klein, dass er bei der Betrachtung der gesamten Widerstände der Stromschleife vernachlässigt werden kann. Die Wandler müssen einen Sekundär-Nennstrom von 1 oder 1,5 A liefern können, der Primär-Nennstrom I...
  • Seite 139 Beachten Sie, dass sich durch das Hinzufügen zusätzlicher Messgeräte (z. B. Amperemeter) in den Strompfad die Gesamtscheinleistung deutlich erhöhen kann. Außerdem muss der Anschluss I der EL3773 einen Sternpunkt für die drei Sekundärwicklungen darstellen. Zusätzliche Messgeräte müssen deshalb potentialfrei sein und entsprechend verdrahtet werden. EL3773...

  • Seite 140: Anwendungsbeispiele

    Es ist für eine Strommessung erforderlich, eine Spannungsquelle anzuschließen. Eine Strommessung ohne Spannungsquelle ist nicht möglich. Leistungsmessung an einem Motor mit 2 Stromwandlern • Die Spannungsmessung erfolgt über die Anschlüsse L1, L2, L3 . • Die Strommessung erfolgt mittels zweier Stromwandler [} 138] über die Anschlüsse I Version: 2.9 EL3773...
  • Seite 141 Inbetriebnahme • Die Summe der aller Ströme im 3-Phasennetz addiert sich zu 0; durch die Beschaltung der EL3773 ergibt sich der Wert im Stromkreis I entsprechend. WARNUNG WARNUNG: Verletzungsgefahr durch Stromschlag! Wenn Sie die Klemmstelle N nicht mit dem Nulleiter Ihres Versorgungsnetzes verbinden, müssen Sie die Klemmstelle N erden, damit im Fehlerfall eines Stromwandlers gefährliche Überspannungen vermieden...
  • Seite 142 Achtung! Beschädigung der Geräte möglich! Achten Sie beim Anschluss darauf, Strom und Spannungspfad nicht zu verwechseln, da der direkte Anschluss von Netzspannung an die Klemmstellen für die Stromwandler (Eingangswiderstand typisch 220 mΩ) die Leistungsmessklemme zerstört! Abb. 140: Leistungsmessung an ohmschen Verbrauchern Version: 2.9 EL3773...

  • Seite 143: Beispielprogramme

    Beispiel 1: Diagnose und Auswertung von Eingangsdaten Download: (https://infosys.beckhoff.com/content/1031/el3773/Resources/2041395339.zip) Verwendung dieses Beispielprogramms Dieses Beispielprogramm wurde auf einem leistungsfähigen Beckhoff C6920 Industrie-PC erstellt und erfordert eine hohe Rechenleistung. Beim Testen des Programms sollten die folgenden beschriebenen Faktoren berücksichtigt werden: • In allen Tasks sollten der Überschreitungszähler nicht inkrementieren und eine gleichmäßige Auslastung angezeigt werden •...
  • Seite 144 Inbetriebnahme Meldet, kommen die Frames zur EL3773 nicht regelmäßig. In diesem Fall sollten die oberen Punkte überprüft werden. • Insbesondere kann es die Synchronisierung erschweren, wenn solche Effekte in der Hochlaufphase auftreten. Dies kann ggf. auch verhindern, dass die EL3773 in den OP-State geht.
  • Seite 145 I (Sternpunkt der Stromwandler). Das Programm dient als erste Einführung in die Auswertemöglichkeiten der Daten einer Netzmonitoringklemme. Dem Anwender steht es frei, das Programm nach seinen Vorstellungen frei zu verändern, oder nur Teile des Codes zu verwenden. EL3773 Version: 2.9...

  • Seite 146: Cpu - Auslastung Bei Der Verwendung Des Programms

    Daten mit Nullen gefüllt werden soll. Im Falle von ungültigen Daten finden in jedem Fall für den betroffenen Kanal keine Berechnungen mehr statt. Die Befüllung des FIFO-Puffers mit Nullen macht es ggf. leichter, die Fehlerquelle ausfindig zu machen. Version: 2.9 EL3773...
  • Seite 147 Anpassen der Berechnung von Spannung und Strom aus den Rohdaten Das Programm erlaubt es, die Umrechnung der Rohdaten in die entsprechenden Spannungs- und Stromwerte anzupassen. Die Default Einstellungen sind bereits an die EL3773 angepasst und müssen zur Inbetriebnahme nicht zwingend verändert werden.

  • Seite 148: Beschreibung Der Funktion Des Beispielprogrammes

    Man beachte, dass schon auf der ersten Seite durch die Umrandung des erwähnten Buttons ersichtlich ist, ob ein Fehler aufgetreten ist (siehe Abb. Umrandung des „Go to Errors“-Buttons bei aufgetretenen Fehler). Abb. 145: Umrandung des „Go to Errors“-Buttons bei aufgetretenen Fehler Version: 2.9 EL3773...
  • Seite 149 Inbetriebnahme Auf der zweiten Seite der Visualisierung werden aufgetretene Fehler angezeigt (siehe Abb. Zweite Seite der Visualisierung des EL3773 Beispielprogrammes). Hier wurde beispielsweise im laufenden Betrieb das EtherCAT-Kabel von der Steuerung zum Koppler entfernt. Abb. 146: Zweite Seite der Visualisierung des EL3773 Beispielprogrammes Auswahl der Größe des FIFO-Puffers...
  • Seite 150 Das Ergebnis der Berechnung wird wiederum in einen FIFO-Puffer geschrieben, über diesen findet gleitend die Berechnung des in der Visualisierung angezeigten Wertes statt: Der Bereich für die Summenbildung wird vom Benutzer über die globale Variable CnMaxRecordedValues festgelegt. Version: 2.9 EL3773...

  • Seite 151: Berechnung Der Frequenz Und Des Vorzeichens Der Blindleistung Q

    • Für den Prüfaufbau wurde folgende Hardware und Software verwendet: TwinCAT-Master-PC mit Betriebssystem Windows XP Professional SP 3, TwinCAT Version 2.11 (Build 2230) und TwinCAT-Intel PCI Ethernet Adapter • Beckhoff EtherCAT Koppler EK1100, Klemmen EL3773 und EL9011 EL3773 Version: 2.9...
  • Seite 152 Adapter auswählen und bestätigen (siehe Abb. Suchen des Ethernet-Adapters + Auswahl und Bestätigung des Ethernet-Adapters) Abb. 149: Suchen des Ethernet-Adapters Abb. 150: Auswahl und Bestätigung des Ethernet-Adapters • Aktivierung der Konfiguration und bestätigen (Abb. Aktivierung der Konfiguration + Konfigurationsaktivierung bestätigen) Abb. 151: Aktivierung der Konfiguration Version: 2.9 EL3773...
  • Seite 153 • In der TwinCAT PLC unter Menü  "Projekt" -> "Alles Übersetzen" das Projekt übersetzen (Abb. Projekt übersetzen) Abb. 155: Projekt übersetzen • In der TwinCAT PLC: Einloggen mit der Taste "F11", Laden des Programms bestätigen (Abb. Programmstart bestätigen), Start des Programms mit Taste "F5" EL3773 Version: 2.9...
  • Seite 154 Inbetriebnahme Abb. 156: Programmstart bestätigen Version: 2.9 EL3773...

  • Seite 155: Beispiel 2: Auswertung Der El3773 Mit Der Power Monitoring Library

    Inbetriebnahme 6.10.2 Beispiel 2: Auswertung der EL3773 mit der Power Monitoring Library Programmbeispiel mit der TwinCAT 3 Power Monitoring Library (TF3650). EL3773 Version: 2.9...

  • Seite 156: Diagnose

    Diagnose Diagnose Diagnose-LEDs Abb. 157: EL3773 Farbe Bedeutung grün Diese LED gibt den Betriebszustand der Klemme wieder. Zustand der EtherCAT State Machine: INIT = Initialisierung der Klemme. blinkend Zustand der EtherCAT State Machine: PREOP = Funktion der Mailbox- Kommunikation und abweichende Standard-Einstellungen gesetzt.

  • Seite 157: Diagnose - Grundlagen Zu Diag Messages

    In der zum EtherCAT-Gerät gehörigen ESI/XML-Datei werden die DiagMessages in Textform erklärt: Anhand der in der DiagMessage enthaltenen Text-ID kann die entsprechende Klartextmeldung in den Sprachen gefunden werden, die in der ESI/XML enthalten sind. Üblicherweise sind dies bei Beckhoff- Produkten deutsch und englisch.
  • Seite 158 EventLogger nicht genutzt wird, kann der StartUp-Eintrag gelöscht oder auf 0 gesetzt werden. Der Wert kann dann bei Bedarf später aus der PLC per CoE-Zugriff wieder auf 1 gesetzt werden. Nachrichten in die PLC einlesen - In Vorbereitung - Version: 2.9 EL3773...
  • Seite 159 über den EtherCAT Master oder durch Einsicht in das Register x901 eines DC-Slaves ermittelt werden. Aufbau der Text-ID Der Aufbau der MessageID unterliegt keiner Standardisierung und kann herstellerspezifisch definiert werden. Bei Beckhoff EtherCAT-Geräten (EL, EP) lautet er nach xyzz üblichwerweise: 0: Systeminfo 0: System...
  • Seite 160 No channel range error anymore Es liegt kein Messbereichsfehler mehr vor 0x170C Information Calibration data saved Abgleichdaten wurden gespeichert 0x170D Information Calibration data will be applied Abgleichdaten werden erst nach dem Senden des and saved after sending the Kommandos „0x5AFE“ übernommen und gespeichert command “0x5AFE” Version: 2.9 EL3773...
  • Seite 161 Doppelte IP-Adresse gefunden detected (%d.%d.%d.%d) 0x2007 Information System %s: UDP handler initialized UDP-Handler initialisiert 0x2008 Information System %s: TCP handler initialized TCP-Handler initialisiert 0x2009 Information System %s: No more free TCP sockets Keine freien TCP Sockets verfügbar available EL3773 Version: 2.9...
  • Seite 162 • Der Verstärker wir außerhalb der Spezifikation (Warning) betrieben • Das I2T-Modell des Verstärkers ist falsch parametriert 0x4414 Warnung Drive I2T-Model Motor overload • Der Motor wird außerhalb der parametrierten (Warning) Nennwerte betrieben. • Das I2T-Modell des Motors ist falsch parametriert. Version: 2.9 EL3773...
  • Seite 163 Warnung Processor usage at %d % Prozessorauslastung bei %d % 0x470A Warnung EtherCAT Frame missed (change EtherCAT Frame verpasst (Einstellungen, DC Settings or DC Operation Mode Operation Mode oder Sync0 Shift Time ändern) or Sync0 Shift Time) EL3773 Version: 2.9...
  • Seite 164 Kommunikation Tickstamp Process failed 0x828B Fehler Kommunikation PCR Process failed: %X 0x828C Fehler Kommunikation Quote Process failed: %X 0x82FF Fehler Kommunikation Bootmode not activated Bootmode nicht aktiviert 0x8300 Fehler Encoder Set position error: 0x%X, %d Fehler beim Setzen der Position Version: 2.9 EL3773...
  • Seite 165 STO while the axis was enabled Es wurde versucht die Achse zu aktivieren, obwohl die Spannung am STO-Eingang nicht anliegt. 0x8550 Fehler Inputs Zero crossing phase %X missing Nulldurchgang Phase %X fehlt 0x8551 Fehler Inputs Phase sequence Error Drehrichtung Falsch EL3773 Version: 2.9...
  • Seite 166 Überlastzeit wurde manipuliert 0x8709 Fehler Saturationtime was manipulated Sättigungszeit wurde manipuliert 0x870A Fehler Channel range error Messbereichsfehler des Kanals 0x870B Fehler no ADC clock Kein ADC Takt vorhanden 0xFFFF Information Debug: 0x%X, 0x%X, 0x%X Debug: 0x%X, 0x%X, 0x%X Version: 2.9 EL3773...

  • Seite 167: Diagnoseverfahren

    Diagnose Diagnoseverfahren Die EL3773 bietet zwei Verfahren zur Diagnose: • Prozessdaten Im Status-Word der Prozessdaten werden einige Diagnoseangaben gegeben, siehe Prozessdaten [} 100]. • Diag Messages Diag Messages können jederzeit aus dem CoE-Objekt 0x10F3 [} 113] ausgelesen werden. System Manager Logger-Ausgabe Erklärung einiger typischer Logger-Meldungen der EL3773: Abb. 161: Logger-Meldungen der EL3773...

  • Seite 168: Anhang

    Anhang Anhang Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation...

  • Seite 169: Gerätebeschreibung Esi-File/Xml

    Die Geräterevision steht in engem Zusammenhang mit der verwendeten Firmware bzw. Hardware. Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. EL3773 Version: 2.9...
  • Seite 170 Abb. 164: Rechtsklick auf das EtherCAT Gerät bewirkt das Scannen des unterlagerten Feldes Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint Abb. 165: Konfiguration identisch ansonsten erscheint ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen. Abb. 166: Änderungsdialog Version: 2.9 EL3773...

  • Seite 171: Änderung Erst Nach Neustart Wirksam

    Die meisten EtherCAT-Geräte lesen eine geänderte ESI-Beschreibung umgehend bzw. nach dem Aufstarten aus dem INIT ein. Einige Kommunikationseinstellungen wie z. B. Distributed Clocks werden jedoch erst bei PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nötig, damit die Änderung wirksam wird. EL3773 Version: 2.9...

  • Seite 172: Erläuterungen Zur Firmware

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen werden.
  • Seite 173 Firmware Update. Abb. 170: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 174: Fpga-Firmware *.Rbf

    Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. Version: 2.9 EL3773...
  • Seite 175 Abb. 172: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. EL3773 Version: 2.9...
  • Seite 176 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 177 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: EL3773 Version: 2.9...

  • Seite 178: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 174: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o. a. aus. Version: 2.9 EL3773...

  • Seite 179: Firmware Kompatibilität

    Hinweis zum Firmware-Update EL3773 Sekundärspannung nötig für Firmware-Update Um die Firmware der EL3773 zu ändern, müssen sowohl an der Feldbusseite (E-Bus) als auch auf der Lastseite (Powerkontakte) die zulässigen Betriebsspannungen anliegen. Sonst bleibt die Klemme im INIT_ERROR bzw. lässt sich nicht in den BOOTSTRAP-Mode schalten.

  • Seite 180: Wiederherstellen Des Auslieferungszustandes

    Abb. 176: Eingabe des Restore-Wertes im Set Value Dialog Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart lassen sich die Backup-Objekte mit einem alternativen Restore- Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! Version: 2.9 EL3773...

  • Seite 181: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: www.beckhoff.com...
  • Seite 183 Mehr Informationen: www.beckhoff.de/EL3773 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
