Installation
Anschlussbelegung

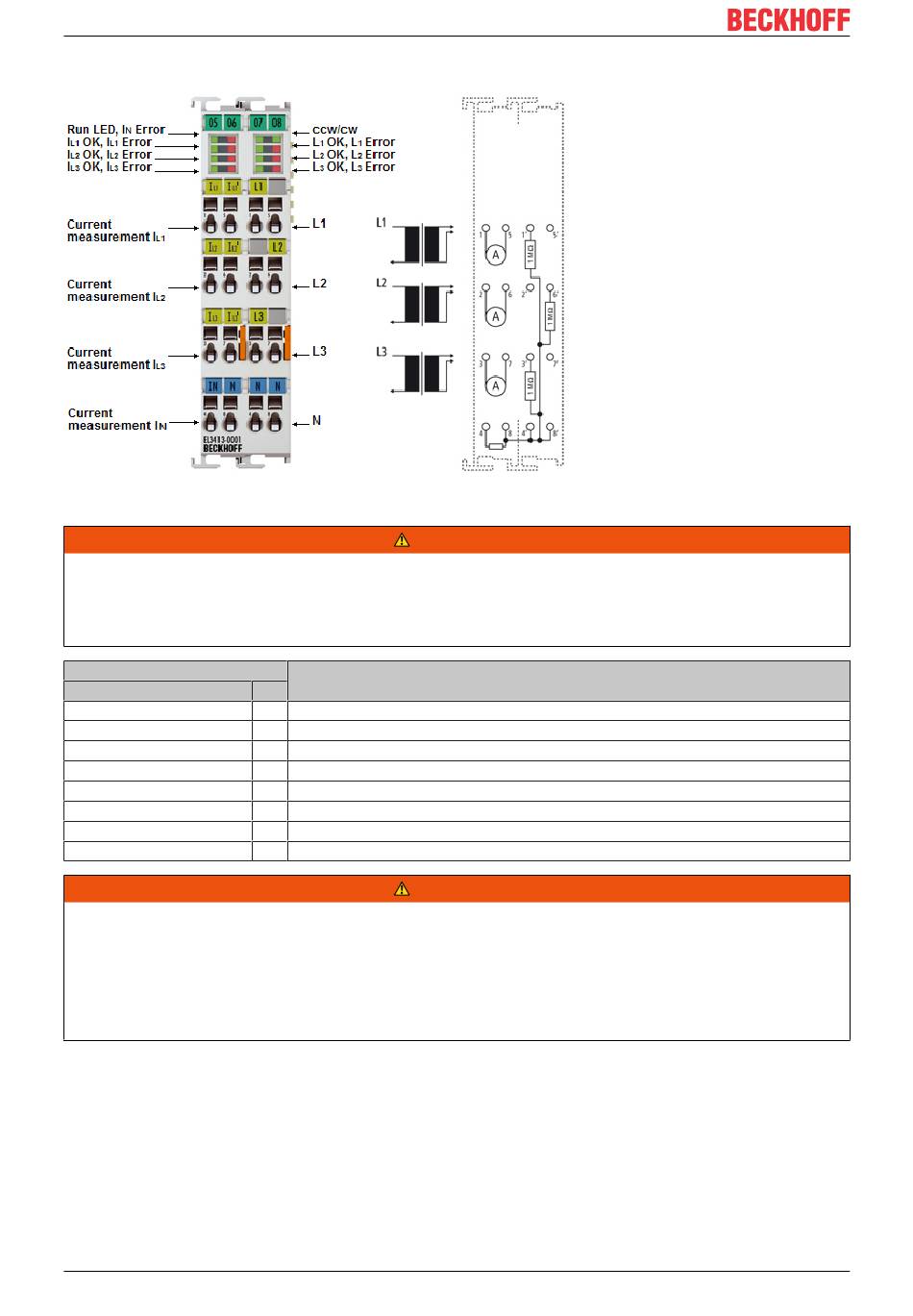

Abb. 40: EL3413-0001 Anschlussbelegung
Stromwandler nicht im Leerlauf betreiben!
Beachten Sie, dass die Stromwandler vieler Hersteller nicht im Leerlauf betrieben werden dürfen! Schlie-
ßen Sie die EL3413 an die Sekundärwicklung der Stromwandler an, bevor Sie die Stromwandler in Betrieb
nehmen!
Klemmstelle
Bezeichnung
IL1
IL2
IL3
IN
IL1'
IL2'
IL3'
N
Erdung der Klemmstelle N bei Strommessung!
Wenn Sie die Klemmstelle N nicht mit dem Nullleiter Ihres Versorgungsnetzes verbinden (z. B. bei Verwen-
dung der Klemme zur reinen Strommessung) und den Strommesskanal I
stelle N erden, damit im Fehlerfall eines Stromwandlers gefährliche Überspannungen vermieden werden.
Das Erden des N-Punkts ist nicht zwingend erforderlich, wenn nur die galvanisch isolierten Stromkanäle
verwendet werden.
56
WARNUNG
Beschreibung
Nr.
1
Eingang Strommessung der Phase L1
2
Eingang Strommessung der Phase L2
3
Eingang Strommessung der Phase L3
4
Eingang Strommessung des Neutralleiters (Sternpunkt)
5
Ausgang Strommessung der Phase L1
6
Ausgang Strommessung der Phase L2
7
Ausgang Strommessung der Phase L3
8
Nullleiter
