Inbetriebnahme
***) für EL3413 ab Firmware 08, EL3413-0120 ab Firmware 04, EL3413-0001/EL3433 ab Firmware 10
****) ab Firmware 10

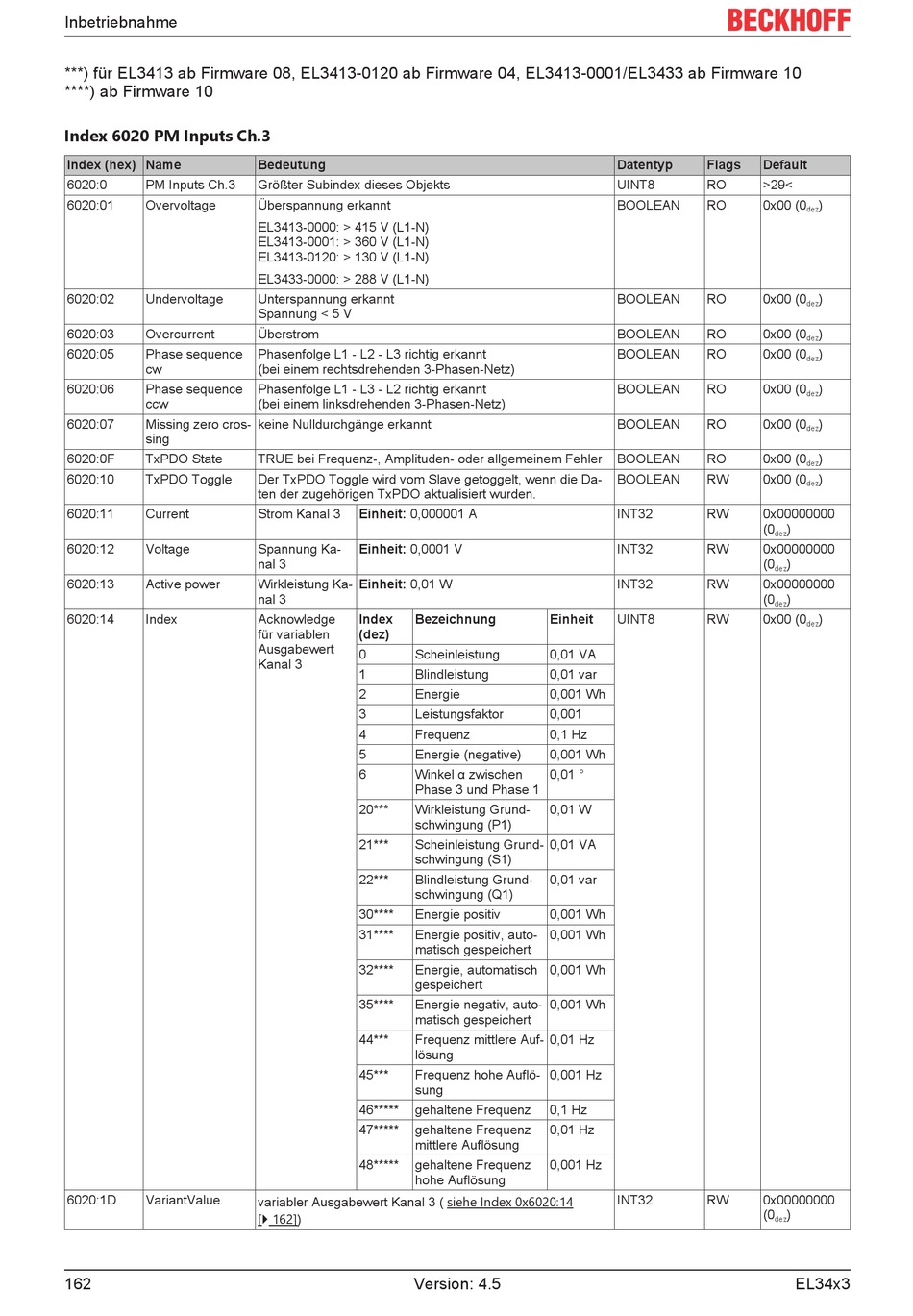

Index 6020 PM Inputs Ch.3
Index (hex) Name
6020:0
PM Inputs Ch.3
6020:01
Overvoltage
6020:02
Undervoltage
6020:03
Overcurrent
6020:05
Phase sequence
cw
6020:06
Phase sequence
ccw
6020:07
Missing zero cros-
sing
6020:0F
TxPDO State
6020:10
TxPDO Toggle
6020:11
Current
6020:12
Voltage
6020:13
Active power
6020:14
Index
6020:1D
VariantValue
162
Bedeutung
Größter Subindex dieses Objekts
Überspannung erkannt
EL3413-0000: > 415 V (L1-N)
EL3413-0001: > 360 V (L1-N)
EL3413-0120: > 130 V (L1-N)
EL3433-0000: > 288 V (L1-N)
Unterspannung erkannt
Spannung < 5 V
Überstrom
Phasenfolge L1 - L2 - L3 richtig erkannt
(bei einem rechtsdrehenden 3-Phasen-Netz)
Phasenfolge L1 - L3 - L2 richtig erkannt
(bei einem linksdrehenden 3-Phasen-Netz)
keine Nulldurchgänge erkannt
TRUE bei Frequenz-, Amplituden- oder allgemeinem Fehler
Der TxPDO Toggle wird vom Slave getoggelt, wenn die Da-
ten der zugehörigen TxPDO aktualisiert wurden.
Strom Kanal 3
Einheit: 0,000001 A
Spannung Ka-
Einheit: 0,0001 V
nal 3
Wirkleistung Ka-
Einheit: 0,01 W
nal 3
Acknowledge
Index
Bezeichnung
für variablen
(dez)
Ausgabewert
0
Scheinleistung
Kanal 3
1
Blindleistung
2
Energie
3
Leistungsfaktor
4
Frequenz
5
Energie (negative)
6
Winkel α zwischen
Phase 3 und Phase 1
20***
Wirkleistung Grund-
schwingung (P1)
21***
Scheinleistung Grund-
schwingung (S1)
22***
Blindleistung Grund-
schwingung (Q1)
30****
Energie positiv
31****
Energie positiv, auto-
matisch gespeichert
32****
Energie, automatisch
gespeichert
35****
Energie negativ, auto-
matisch gespeichert
44***
Frequenz mittlere Auf-
lösung
45***
Frequenz hohe Auflö-
sung
46*****
gehaltene Frequenz
47*****
gehaltene Frequenz
mittlere Auflösung
48*****
gehaltene Frequenz
hohe Auflösung
variabler Ausgabewert Kanal 3 ( siehe Index 0x6020:14
[} 162])
Version: 4.5
Datentyp
Flags
UINT8
RO
BOOLEAN
RO
BOOLEAN
RO
BOOLEAN
RO
BOOLEAN
RO
BOOLEAN
RO
BOOLEAN
RO
BOOLEAN
RO
BOOLEAN
RW
INT32
RW
INT32
RW
INT32
RW
Einheit
UINT8
RW
0,01 VA
0,01 var
0,001 Wh
0,001
0,1 Hz
0,001 Wh
0,01 °
0,01 W
0,01 VA
0,01 var
0,001 Wh
0,001 Wh
0,001 Wh
0,001 Wh
0,01 Hz
0,001 Hz
0,1 Hz
0,01 Hz
0,001 Hz
INT32
RW
Default
>29<
0x00 (0
)
dez
0x00 (0
)
dez
0x00 (0
)
dez
0x00 (0
)
dez
0x00 (0
)
dez
0x00 (0
)
dez
0x00 (0
)
dez
0x00 (0
)
dez
0x00000000
(0
)
dez
0x00000000
(0
)
dez
0x00000000
(0
)
dez
0x00 (0
)
dez
0x00000000
(0
)
dez
EL34x3
