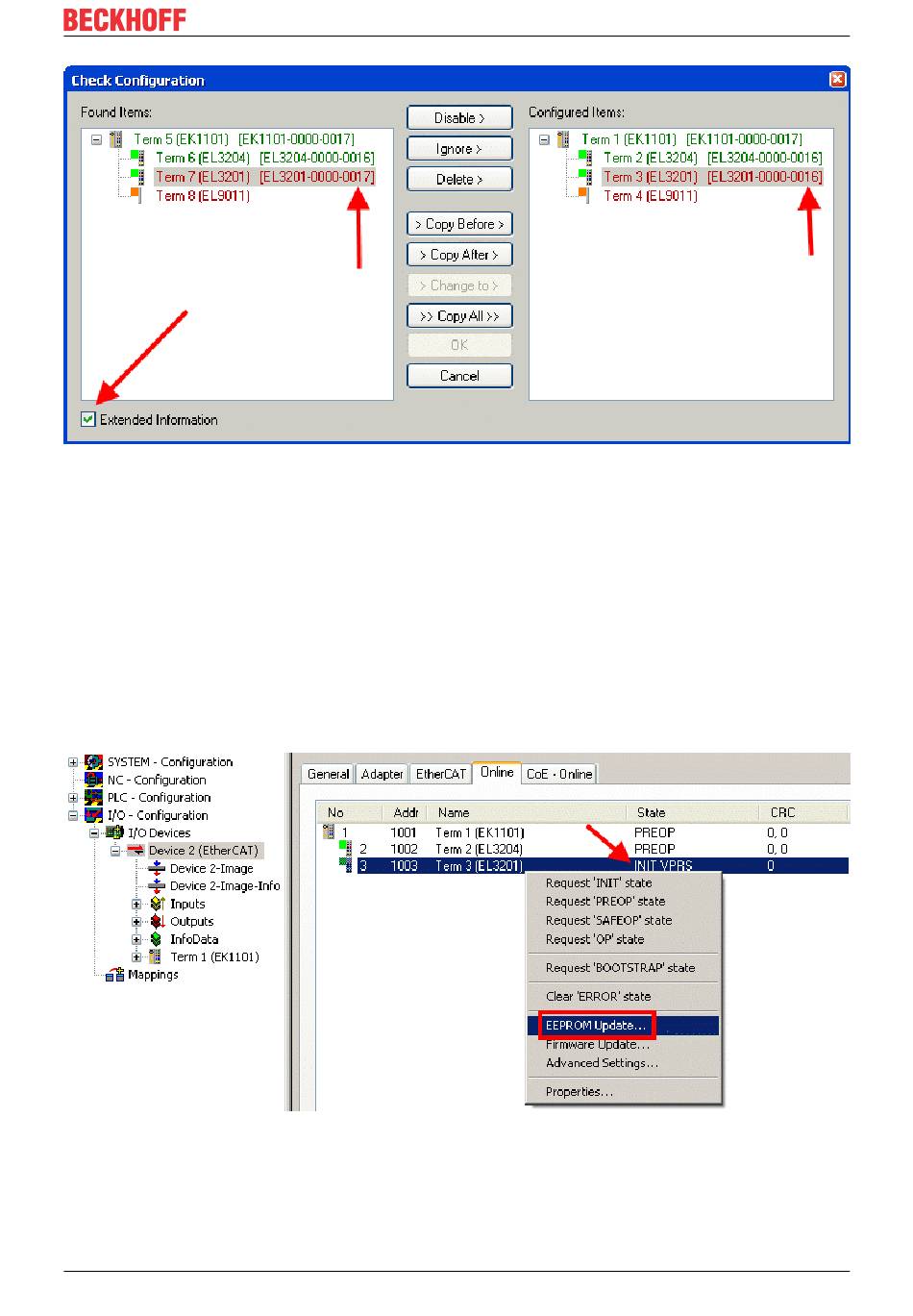

Abb. 168: Änderungsdialog
In diesem Beispiel in Abb. „Änderungsdialog". wurde eine EL3201-0000-0017 vorgefunden, während eine
EL3201-0000-0016 konfiguriert wurde. In diesem Fall bietet es sich an, mit dem Copy Before-Button die
Konfiguration anzupassen. Die Checkbox Extended Information muss gesetzt werden, um die Revision
angezeigt zu bekommen.
Änderung der Slave-Kennung ESI
Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden:
• Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden
• Der State des Slave ist unerheblich
• Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM
Update
Abb. 169: EEPROM Update
Im folgenden Dialog wird die neue ESI-Beschreibung ausgewählt, s. Abb. Auswahl des neuen ESI. Die
CheckBox Show Hidden Devices zeigt auch ältere, normalerweise ausgeblendete Ausgaben eines Slave.
EL34x3
Version: 4.5
Anhang
189
