Produktübersicht

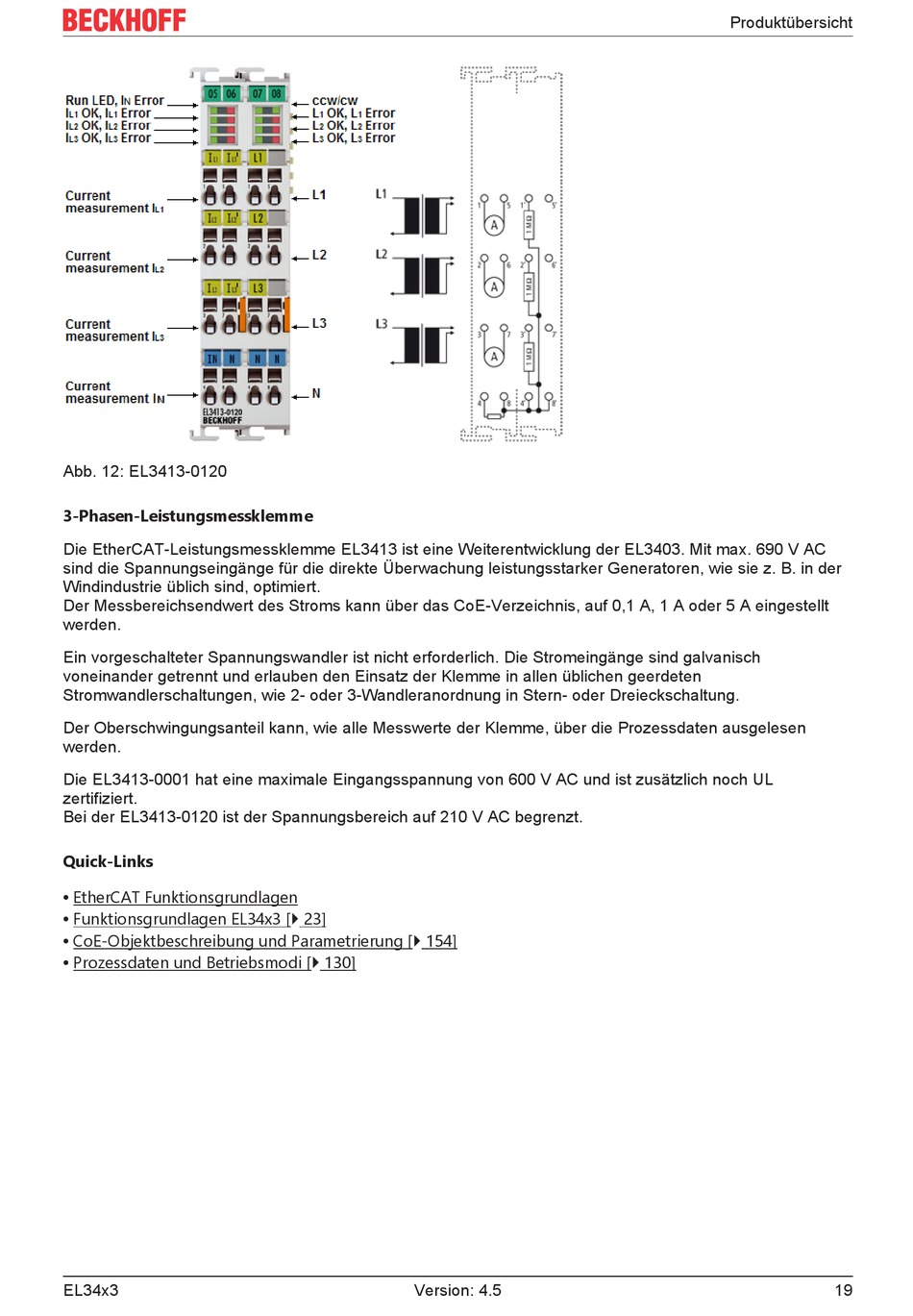

Abb. 12: EL3413-0120
3-Phasen-Leistungsmessklemme
Die EtherCAT-Leistungsmessklemme EL3413 ist eine Weiterentwicklung der EL3403. Mit max. 690 V AC
sind die Spannungseingänge für die direkte Überwachung leistungsstarker Generatoren, wie sie z. B. in der
Windindustrie üblich sind, optimiert.
Der Messbereichsendwert des Stroms kann über das CoE-Verzeichnis, auf 0,1 A, 1 A oder 5 A eingestellt
werden.
Ein vorgeschalteter Spannungswandler ist nicht erforderlich. Die Stromeingänge sind galvanisch
voneinander getrennt und erlauben den Einsatz der Klemme in allen üblichen geerdeten
Stromwandlerschaltungen, wie 2- oder 3-Wandleranordnung in Stern- oder Dreieckschaltung.
Der Oberschwingungsanteil kann, wie alle Messwerte der Klemme, über die Prozessdaten ausgelesen
werden.
Die EL3413-0001 hat eine maximale Eingangsspannung von 600 V AC und ist zusätzlich noch UL
zertifiziert.
Bei der EL3413-0120 ist der Spannungsbereich auf 210 V AC begrenzt.
Quick-Links
• EtherCAT Funktionsgrundlagen
• Funktionsgrundlagen EL34x3 [} 23]
• CoE-Objektbeschreibung und Parametrierung [} 154]
• Prozessdaten und Betriebsmodi [} 130]
EL34x3
Version: 4.5
19
