Beckhoff EL3681 Dokumentation
  1. Anleitungen
  2. Marken
  3. Beckhoff Anleitungen
  4. Klemmleisten und Klemmenblöcke
  5. EL3681
  6. Dokumentation
Beckhoff EL3681 Dokumentation

Beckhoff EL3681 Dokumentation

Digital-multimeter-klemme
Vorschau ausblenden Andere Handbücher für EL3681:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dokumentation
EL3681
Digital-Multimeter-Klemme
Version:
Datum:
2.5
26.02.2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL3681

Inhaltszusammenfassung für Beckhoff EL3681

  • Seite 1 Dokumentation EL3681 Digital-Multimeter-Klemme Version: Datum: 26.02.2020...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Vorwort ............................... 5 Hinweise zur Dokumentation ...................... 5 Sicherheitshinweise ........................... 6 Ausgabestände der Dokumentation .................... 7 Versionsidentifikation von EtherCAT-Geräten ................... 7 1.4.1 Beckhoff Identification Code (BIC)...................  12 2 Produktübersicht ............................. 14 Einführung ............................ 14 Technische Daten.......................... 15 Technologie   ........................... 16 Start .............................. 19 3 Grundlagen der Kommunikation...................... 20 EtherCAT-Grundlagen ........................ 20...
  • Seite 4 Firmware Update EL/ES/ELM/EM/EPxxxx .................. 146 7.4.1 Gerätebeschreibung ESI-File/XML ................ 147 7.4.2 Erläuterungen zur Firmware .................. 150 7.4.3 Update Controller-Firmware *.efw .................  152 7.4.4 FPGA-Firmware *.rbf .....................  153 7.4.5 Gleichzeitiges Update mehrerer EtherCAT-Geräte ............ 157 Wiederherstellen des Auslieferungszustandes................ 158 Support und Service ........................ 159 Version: 2.5 EL3681...

  • Seite 5: Vorwort

    Patente: EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland.

  • Seite 6: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 7: Ausgabestände Der Dokumentation

    • Update LED Beschreibung • Erste Veröffentlichung • Ergänzungen und Korrekturen • vorläufige Dokumentation für EL3681 Versionsidentifikation von EtherCAT-Geräten Bezeichnung Ein Beckhoff EtherCAT-Gerät verfügt über eine 14stellige technische Bezeichnung, die sich zusammensetzt • Familienschlüssel • Typ • Version • Revision EL3681...
  • Seite 8 Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 9: Abb. 1: El5021 El-Klemme, Standard Ip20-Io-Gerät Mit Seriennummer/ Chargennummer Und Revisionskennzeichnung (Seit 2014/01)

    • IP67: EtherCAT Box • Safety: TwinSafe • Klemmen mit Werkskalibrierzertifikat und andere Messtechnische Klemmen Beispiele für Kennzeichnungen Abb. 1: EL5021 EL-Klemme, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer und Revisionskennzeichnung (seit 2014/01) Abb. 2: EK1100 EtherCAT Koppler, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer EL3681 Version: 2.5...

  • Seite 10: Abb. 3 Cu2016 Switch Mit Seriennummer/ Chargennummer

    Abb. 4: EL3202-0020 mit Seriennummer/ Chargennummer 26131006 und eindeutiger ID-Nummer 204418 Abb. 5: EP1258-00001 IP67 EtherCAT Box mit Chargennummer/ DateCode 22090101 und eindeutiger Seriennummer 158102 Abb. 6: EP1908-0002 IP67 EtherCAT Safety Box mit Chargennummer/ DateCode 071201FF und eindeutiger Seriennummer 00346070 Version: 2.5 EL3681...

  • Seite 11: Abb. 7 El2904 Ip20 Safety Klemme Mit Chargennummer/ Datecode 50110302 Und Eindeutiger Seri- Ennummer 00331701

    Vorwort Abb. 7: EL2904 IP20 Safety Klemme mit Chargennummer/ DateCode 50110302 und eindeutiger Seriennummer 00331701 Abb. 8: ELM3604-0002 Klemme mit eindeutiger ID-Nummer (QR Code) 100001051 und Seriennummer/ Chargennummer 44160201 EL3681 Version: 2.5...

  • Seite 12: Beckhoff Identification Code (Bic)

    Vorwort 1.4.1 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 9: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 13 Beispiel einer zusammengesetzten Information aus den Positionen 1 bis 4 und 6. Die Datenidentifikatoren sind zur besseren Darstellung jeweils rot markiert: Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z.

  • Seite 14: Produktübersicht

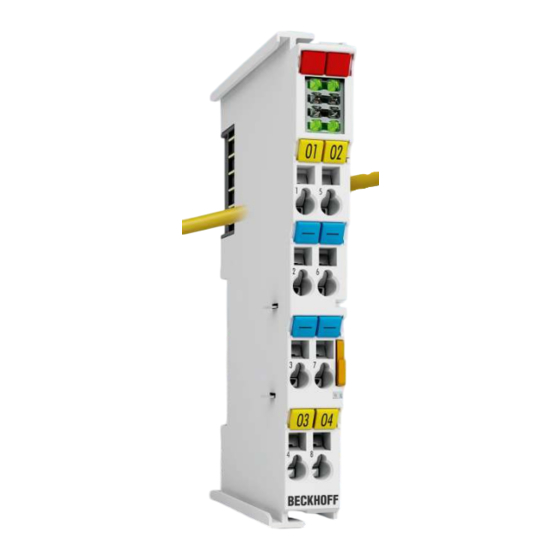

    Abb. 10: EL3681 Digital-Multimeter-Klemme Die EtherCAT-Klemme EL3681 ermöglicht das Messen von Strömen und Spannungen über einen weiten Eingangsbereich. Die Messbereiche werden automatisch umgeschaltet, wie es bei modernen digitalen Multimetern üblich ist. Für die Strommessung stehen zwei Strompfade zur Verfügung. Einer davon ist ein Hochstrompfad für bis zu 10 A.

  • Seite 15: Technische Daten

    Produktübersicht Quick-Links • EtherCAT Funktionsgrundlagen • Funktionsgrundlagen EL3681 [} 121] • Prozessdaten [} 124] • CoE-Objektbeschreibung und Parametrierung [} 129] • Beispielprogramme [} 140] • Fehlerbehandlung [} 144] • Zubehör [} 145] Technische Daten Technische Daten EL3681 Messwerte Strom, Spannung AC/DC Messspannung 300 mV, 3 V, 30 V, 300 V Messstrom 100 mA, 1 A;...

  • Seite 16: Technologie

     - Genauigkeit [} 17]  - Innenwiderstände [} 18] - Sicherung [} 18] Default_Einstellung [} 18] Allgemeine Beschreibung Das Verhalten der EL3681 ist angelehnt an ein handelsübliches Digital-Multimeter. Die Klemme verfügt über folgende Eigenschaften: • Einkanalige Messung • Spannungsmessung AC/DC, Bereichswahl automatisch „Autorange“ oder durch die Steuerung vorgegeben; ...
  • Seite 17 6) Im 60 Hz Betrieb muss mit einer zusätzlichen Temperaturdrift von 20 ppm / °C gerechnet werden. 7) Die maximale Abweichung unter EMV-Testbedingungen nach IEC 61131 beträgt 1 % 8) Die maximale Abweichung unter EMV-Testbedingungen nach IEC 61131 beträgt 0,2 % EL3681 Version: 2.5...

  • Seite 18: Abb. 12 Darstellung Des Messwertes („Value") In Twincat

    Abb. Darstellung des Messwertes („Value“) in TwinCAT zeigt beispielhaft die Messwertdarstellung im TwinCAT-Baum. Im Beispiel entspricht der Wert 10448400 dem Spannungswert 10,448400 V Abb. 12: Darstellung des Messwertes („Value“) in TwinCAT Im beigefügten Beispielprogramm [} 140] können die Prozessdaten der EL3681 verändert und die Klemme umparametriert werden. Version: 2.5 EL3681...

  • Seite 19: Start

    Produktübersicht Start Zur Inbetriebsetzung: • montieren Sie den EL3681 wie im Kapitel Montage und Verdrahtung [} 31] beschrieben • konfigurieren Sie den EL3681 in TwinCAT wie im Kapitel Inbetriebnahme [} 121] beschrieben. EL3681 Version: 2.5...

  • Seite 20: Grundlagen Der Kommunikation

    Aufgrund der automatischen Kabelerkennung (Auto-Crossing) können Sie zwischen EtherCAT-Geräten von Beckhoff sowohl symmetrisch (1:1) belegte als auch Cross-Over-Kabel verwenden. Empfohlene Kabel Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! E-Bus-Versorgung Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, i.d.R.

  • Seite 21: Allgemeine Hinweise Zur Watchdog-Einstellung

    Slave. Mit dem PDI-Watchdog kann diese Kommunikation auf Ausfall überwacht werden. Der PDI-Watchdog ist also eine Überwachung auf korrekte und rechtzeitige Prozessdatenkommunikation mit dem ESC, aber von der Applikations-Seite aus betrachtet. Die Einstellungen für SM- und PDI-Watchdog sind im TwinCAT Systemmanager für jeden Slave gesondert vorzunehmen: EL3681 Version: 2.5...

  • Seite 22: Abb. 14 Karteireiter Ethercat -> Erweiterte Einstellungen -> Verhalten --> Watchdog

    Die Checkbox erlaubt eine manuelle Einstellung der Watchdog-Zeiten. Sind die Ausgänge gesetzt und tritt eine EtherCAT-Kommunikationsunterbrechung auf, löst der SM-Watchdog nach der eingestellten Zeit ein Löschen der Ausgänge aus. Diese Einstellung kann dazu verwendet werden, um eine Klemme an langsame Version: 2.5 EL3681...

  • Seite 23: Ethercat State Machine

    Hochlaufs des Slaves müssen in jedem State spezifische Kommandos vom EtherCAT Master zum Gerät gesendet werden. Es werden folgende Zustände unterschieden: • Init • Pre-Operational • Safe-Operational und • Operational • Boot Regulärer Zustand eines jeden EtherCAT Slaves nach dem Hochlauf ist der Status OP. EL3681 Version: 2.5...

  • Seite 24: Abb. 15 Zustände Der Ethercat State Machine

    Einstellungen im SAFEOP und OP in einen sicheren Zustand - je nach Gerät und Einstellung z. B. auf AUS. Wird dies durch Deaktivieren der Watchdogüberwachung im Modul unterbunden, können auch im Geräte-Zustand SAFEOP Ausgänge geschaltet werden bzw. gesetzt bleiben. Version: 2.5 EL3681...

  • Seite 25: Coe-Interface

    Parametern in 0x4000 ausgerüstet wurden und auf 0x8000 umgestellt wurden, unterstützen aus Kompatibilitätsgründen beide Bereiche und spiegeln intern. • 0x6000: hier liegen die Eingangs-PDO ("Eingang" aus Sicht des EtherCAT-Masters) • 0x7000: hier liegen die Ausgangs-PDO ("Ausgang" aus Sicht des EtherCAT-Masters) EL3681 Version: 2.5...

  • Seite 26: Verfügbarkeit

    Indizes und geben sie einen entsprechenden Wert im "SetValue"-Dialog ein. • aus der Steuerung/PLC über ADS z. B. durch die Bausteine aus der TcEtherCAT.lib Bibliothek Dies wird für Änderungen während der Anlangenlaufzeit empfohlen oder wenn kein System Manager bzw. Bedienpersonal zur Verfügung steht. Version: 2.5 EL3681...

  • Seite 27: Datenerhaltung

    Grundlagen der Kommunikation Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherwei- se ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten. Andere Hersteller können dies anders handhaben.

  • Seite 28: Abb. 18 Offline-Verzeichnis

    ◦ wird das reale aktuelle Verzeichnis des Slaves ausgelesen. Dies kann je nach Größe und Zykluszeit einige Sekunden dauern. ◦ wird die tatsächliche Identität angezeigt ◦ wird der Firmware- und Hardware-Stand des Gerätes laut elektronischer Auskunft angezeigt ◦ ist ein grünes Online zu sehen Version: 2.5 EL3681...

  • Seite 29: Abb. 19 Online-Verzeichnis

    • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. EL3681 Version: 2.5...

  • Seite 30: Distributed Clock

    Umfang von 32 Bit, d.h. nach ca. 4,2 Sekunden läuft die Variable über • Diese lokale Uhr wird vom EtherCAT Master automatisch mit der Master Clock im EtherCAT Bus mit einer Genauigkeit < 100 ns synchronisiert. Detaillierte Informationen entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Version: 2.5 EL3681...

  • Seite 31: Montage Und Verdrahtung

    Personen) • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen wer- den, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 20: Federkontakte der Beckhoff I/O-Komponenten Tragschienenmontage WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

  • Seite 32: Abb. 21 Montage Auf Tragschiene

    Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befesti- gung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Mon- tageverbindungen wie Senkkopfschrauben oder Blindnieten. Version: 2.5 EL3681...

  • Seite 33: Abb. 22 Demontage Von Tragschiene

    EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen Ver- sorgungsschiene dar. PE-Powerkontakt Der Powerkontakt mit der Bezeichnung PE kann als Schutzerde eingesetzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann Kurzschlussströme bis 125 A ableiten. EL3681 Version: 2.5...

  • Seite 34: Beschädigung Des Gerätes Möglich

    Anschlussebene in einem Gehäuse. • Die Klemmen der Serien ESxxxx und KSxxxx haben eine steckbare Anschlussebene und ermöglichen somit beim Austausch die stehende Verdrahtung. • Die High-Density-Klemmen (HD-Klemmen) enthalten Elektronik und Anschlussebene in einem Gehäuse und haben eine erhöhte Packungsdichte. Version: 2.5 EL3681...

  • Seite 35: Abb. 24 Standardverdrahtung

    Leiterquerschnitte von 0,08 mm bis 2,5 mm können weiter in der bewährten Federkrafttechnik verwendet werden. Übersicht und Systematik in den Produktbezeichnungen der Serien ESxxxx und KSxxxx werden wie von den Serien ELxxxx und KLxxxx bekannt weitergeführt. High-Density-Klemmen (HD-Klemmen) Abb. 26: High-Density-Klemmen EL3681 Version: 2.5...

  • Seite 36: Verdrahtung Hd-Klemmen

    Die High-Density-Klemmen der Serien ELx8xx und KLx8xx unterstützen keine steckbare Verdrah- tung. Ultraschall-litzenverdichtete Leiter Ultraschall-litzenverdichtete Leiter An die Standard- und High-Density-Klemmen können auch ultraschall-litzenverdichtete (ultraschall- verschweißte) Leiter angeschlossen werden. Beachten Sie die unten stehenden Tabellen zum Lei- tungsquerschnitt! Version: 2.5 EL3681...

  • Seite 37: Verdrahtung

    Leiter wird nach dem Abisolieren einfach in die Klemmstelle gesteckt. Das Lösen der Leitungen erfolgt, wie bei den Standardklemmen, über die Kontakt-Entriegelung mit Hilfe eines Schraubendrehers. Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle. EL3681 Version: 2.5...

  • Seite 38: Schirmung

    Leitungsquerschnitt (feindrähtig) 0,25 ... 1,5 mm Leitungsquerschnitt (Aderleitung mit Aderendhülse) 0,14 ... 0,75 mm Leitungsquerschnitt (ultraschall-litzenverdichtet) nur 1,5 mm Abisolierlänge 8 ... 9 mm 4.3.3 Schirmung Schirmung Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitun- gen angeschlossen werden. Version: 2.5 EL3681...

  • Seite 39: Positionierung Von Passiven Klemmen

    Betriebstemperaturbereich unterliegt. Sorgen Sie bei der Montage von Klemmen mit erhöhter thermischer Verlustleistung dafür, dass im Betrieb oberhalb und unterhalb der Klemmen ausreichend Abstand zu ande- ren Komponenten eingehalten wird, so dass die Klemmen ausreichend belüftet werden! EL3681 Version: 2.5...

  • Seite 40: Abb. 30 Empfohlene Abstände Bei Standard Einbaulage

    Die Einhaltung der Abstände nach Abb. „Empfohlene Abstände bei Standard Einbaulage“ wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, s. Abb. „Weitere Einbaulagen“. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Version: 2.5 EL3681...

  • Seite 41: Abb. 31 Weitere Einbaulagen

    Montage und Verdrahtung Abb. 31: Weitere Einbaulagen EL3681 Version: 2.5...

  • Seite 42: Ul-Hinweise

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). For devices with Ethernet connectors Not for connection to telecommunication circuits.

  • Seite 43: Leds Und Anschlussbelegung

    Montage und Verdrahtung LEDs und Anschlussbelegung Abb. 32: EL3681 Anschlussbelegung Anschlussbelegung EL3681 Klemmstelle Kommentar Anschlusspunkt für Spannungsmessung (intern verbunden mit Klemmstelle 5) Masse (intern verbunden mit Klemmstelle 6) 10 A Anschlusspunkt für Strommessung, 10 A Bereich Shield Schirm (intern verbunden mit Klemmstelle 8) Anschlusspunkt für Spannungsmessung (intern verbunden mit Klemmstelle 1)

  • Seite 44: Inbetriebnahme

    • "offline": der vorgesehene Aufbau wird durch Hinzufügen und entsprechendes Platzieren einzelner Komponenten erstellt. Diese können aus einem Verzeichnis ausgewählt und Konfiguriert werden. ◦ Die Vorgehensweise für den „offline“ – Betrieb ist unter http://infosys.beckhoff.de einsehbar: TwinCAT 2 → TwinCAT System Manager → EA - Konfiguration → Anfügen eines E/A-Gerätes •...

  • Seite 45: Abb. 33 Bezug Von Der Anwender Seite (Inbetriebnahme) Zur Installation

    EL1004 (4-Kanal-Digital-Eingangsklemme 24 V DC) • Über den X001 Anschluss (RJ-45) angeschlossen: EK1100 EtherCAT-Koppler • Rechtsseitig angebunden am EK1100 EtherCAT-Koppler (E-Bus): EL2008 (8-Kanal-Digital-Ausgangsklemme 24 V DC; 0,5 A) • (Optional über X000: ein Link zu einen externen PC für die Benutzeroberfläche) EL3681 Version: 2.5...

  • Seite 46: Abb. 34 Aufbau Der Steuerung Mit Embedded-Pc, Eingabe (El1004) Und Ausgabe (El2008)

    Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein – dann wäre der Koppler EK1100 überflüssig. Version: 2.5 EL3681...

  • Seite 47: Twincat 2

    Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per "remote" anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Im Menü unter "Aktionen" → "Auswahl des Zielsystems...", über das Symbol " " oder durch Taste "F8" wird folgendes Fenster hierzu geöffnet: EL3681 Version: 2.5...

  • Seite 48: Abb. 36 Wähle Zielsystem

    Abb. 37: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): Nach der Auswahl mit „OK“ ist das Zielsystem über den Systemmanager ansprechbar. Version: 2.5 EL3681...

  • Seite 49: Abb. 38 Auswahl "Gerät Suchen

    Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 45] sieht das Ergebnis wie folgt aus: EL3681 Version: 2.5...

  • Seite 50: Abb. 40 Abbildung Der Konfiguration Im Twincat 2 Systemmanager

    TwinCAT PLC Control ist die Entwicklungsumgebung zur Erstellung der Steuerung in unterschiedlichen Programmumgebungen: Das TwinCAT PLC Control unterstützt alle in der IEC 61131-3 beschriebenen Sprachen. Es gibt zwei textuelle Sprachen und drei grafische Sprachen. • Textuelle Sprachen ◦ Anweisungsliste (AWL, IL) Version: 2.5 EL3681...
  • Seite 51 Nach dem Start von TwinCAT PLC Control wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 42: TwinCAT PLC Control nach dem Start Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt und unter dem Namen „PLC_example.pro“ gespeichert worden: EL3681 Version: 2.5...
  • Seite 52 Warnung. Im System Manager ist das Projekt des TwinCAT PLC Control zunächst einzubinden. Dies geschieht über das Kontext Menü der „SPS- Konfiguration“ (rechts-Klick) und der Auswahl „SPS Projekt Anfügen…“: Abb. 44: Hinzufügen des Projektes des TwinCAT PLC Control Version: 2.5 EL3681...
  • Seite 53 „Verknüpfung Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) geöffnet: Abb. 46: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: EL3681 Version: 2.5...
  • Seite 54 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z.B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: Version: 2.5 EL3681...
  • Seite 55 Das PLC System kann daraufhin wie im Folgenden beschrieben gestartet werden. Starten der Steuerung Ausgehend von einem remote System muss nun als erstes auch die PLC Steuerung über „Online“ → „Choose Run-Time System…“ mit dem embedded PC über Ethernet verbunden werden: EL3681 Version: 2.5...
  • Seite 56 Steuerprogramm geladen, um es ausführen lassen zu können. Dies wird entsprechend mit der Meldung „Kein Programm auf der Steuerung! Soll das neue Programm geladen werden?“ bekannt gemacht und ist mit “Ja” zu beantworten. Die Laufzeitumgebung ist bereit zum Programstart: Abb. 51: PLC Control Logged-in, bereit zum Programmstart Version: 2.5 EL3681...

  • Seite 57: Twincat 3

    TwinCAT 3 (Shell) folgende Benutzeroberfläche nach dem Start: Abb. 52: Initale Benutzeroberfläche TwinCAT 3 Zunächst ist die Erstellung eines neues Projekt mittels (oder unter „Datei“→“Neu“→“Projekt…“) vorzunehmen. In dem darauf folgenden Dialog werden die entsprechenden Einträge vorgenommen (wie in der Abbildung gezeigt): EL3681 Version: 2.5...
  • Seite 58 Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per "remote" anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Über das Symbol in der Menüleiste: wird das pull-down Menü aufgeklappt: Version: 2.5 EL3681...
  • Seite 59 • die bekannte Rechner - IP oder AmsNetId einzutragen Abb. 56: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen, steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): EL3681 Version: 2.5...
  • Seite 60 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 45] sieht das Ergebnis wie folgt aus: Version: 2.5 EL3681...
  • Seite 61 (im Aufbau vorliegenden) Elemente einliest: Abb. 60: Einlesen von einzelnen an einem Gerät befindlichen Klemmen Diese Funktionalität ist nützlich, falls die Konfiguration (d.h. der „reale Aufbau“) kurzfristig geändert wird. EL3681 Version: 2.5...
  • Seite 62 Projektmappen-Explorer durch Auswahl von „Neues Element hinzufügen….“ ein PLC Unterprojekt hinzugefügt: Abb. 61: Einfügen der Programmierumgebung in "SPS" In dem darauf folgenden geöffneten Dialog wird ein „Standard PLC Projekt“ ausgewählt und beispielsweise als Projektname „PLC_example“ vergeben und ein entsprechendes Verzeichnis ausgewählt: Version: 2.5 EL3681...
  • Seite 63 Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 63: Initiales Programm "Main" des Standard PLC Projektes Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt worden: EL3681 Version: 2.5...
  • Seite 64 Abb. 64: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 65: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“ gekennzeichneten Variablen vor: Version: 2.5 EL3681...
  • Seite 65 Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 66: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: EL3681 Version: 2.5...
  • Seite 66 Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle Typen“ aktiviert werden, um in diesem Fall eine Byte-Variable einen Satz von acht separaten Ausgangsbits zuzuordnen. Die folgende Abbildung zeigt den gesamten Vorgang: Abb. 68: Auswahl von mehreren PDO gleichzeitig: Aktivierung von "Kontinuierlich" und „Alle Typen“ Version: 2.5 EL3681...
  • Seite 67 „TWINCAT“ aktiviert werden, um dadurch Einstellungen der Entwicklungsumgebung auf das Laufzeitsystem zu übertragen. Die darauf folgenden Meldungen „Alte Konfigurationen werden überschrieben!“ sowie „Neustart TwinCAT System in Run Modus“ werden jeweils mit „OK“ bestätigt. Die entsprechenden Zuordnungen sind in dem Projektmappen-Explorer einsehbar: EL3681 Version: 2.5...

  • Seite 68: Twincat Entwicklungsumgebung

    TwinCAT Entwicklungsumgebung Die Software zur Automatisierung TwinCAT (The Windows Control and Automation Technology) wird unterschieden in: • TwinCAT 2: System Manager (Konfiguration) & PLC Control (Programmierung) • TwinCAT 3: Weiterentwicklung von TwinCAT 2 (Programmierung und Konfiguration erfolgt über eine gemeinsame Entwicklungsumgebung) Version: 2.5 EL3681...

  • Seite 69: Installation Twincat Realtime Treiber

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.2.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 70 Alternativ kann auch wie im Kapitel Offline Konfigurationserstellung, Abschnitt „Anlegen des Geräts EtherCAT“ [} 79] beschrieben, zunächst ein EtherCAT-Gerät eingetragen werden, um dann über dessen Eigenschaften (Karteireiter „Adapter“, Button „Kompatible Geräte…“) die kompatiblen Ethernet Ports einzusehen: Abb. 74: Eigenschaft von EtherCAT Gerät (TwinCAT 2): Klick auf „Kompatible Geräte…“ von „Adapter“ Version: 2.5 EL3681...
  • Seite 71 Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) Abb. 75: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 76: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: EL3681 Version: 2.5...
  • Seite 72 Inbetriebnahme Abb. 77: Fehlerhafte Treiber-Einstellungen des Ethernet Ports Version: 2.5 EL3681...
  • Seite 73 IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er kei- ne Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z.B. 192.168.x.x. Abb. 78: TCP/IP-Einstellung des Ethernet Ports EL3681 Version: 2.5...

  • Seite 74: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z.B. in der Dokumentation nicht anders angegeben.
  • Seite 75 Revision in die Konfiguration zulässt. Üblicherweise bringt eine neue/größere Revision auch neue Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibili- tätsregel aus.

  • Seite 76: Onlinedescription Unter Twincat

    (Spracheinstellungen des Betriebssystems beachten!) Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. Version: 2.5 EL3681...
  • Seite 77 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren EL3681 Version: 2.5...

  • Seite 78: Twincat Esi Updater

    Inbetriebnahme 5.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der Systemmanager bei Onlinezugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 85: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → "Update EtherCAT Device Descriptions". Auswahl bei TwinCAT 3: Abb. 86: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...

  • Seite 79: Offline Konfigurationserstellung

    Für eine EtherCAT I/O Anwendung mit EtherCAT Slaves ist der "EtherCAT" Typ auszuwählen. "EtherCAT Automation Protocol via EL6601" ist für den bisherigen Publisher/Subscriber-Dienst in Kombination mit einer EL6601/EL6614 Klemme auszuwählen. Abb. 88: Auswahl EtherCAT Anschluss (TwinCAT 2.11, TwinCAT 3) Diesem virtuellen Gerät ist dann ein realer Ethernet Port auf dem Laufzeitsystem zuzuordnen. EL3681 Version: 2.5...

  • Seite 80: Auswahl Ethernet Port

    Es können nur Ethernet Ports für ein EtherCAT Gerät ausgewählt werden, für die der TwinCAT Re- altime-Treiber installiert ist. Dies muss für jeden Port getrennt vorgenommen werden. Siehe dazu die entsprechende Installationsseite [} 69]. Definieren von EtherCAT Slaves Durch Rechtsklick auf ein Gerät im Konfigurationsbaum können weitere Geräte angefügt werden. Version: 2.5 EL3681...
  • Seite 81 Das Suchfeld erleichtert das Auffinden eines bestimmten Gerätes (ab TwinCAT 2.11 bzw. TwinCAT 3). Abb. 92: Auswahldialog neues EtherCAT Gerät Standardmäßig wird nur der Name/Typ des Gerätes als Auswahlkriterium verwendet. Für eine gezielte Auswahl einer bestimmen Revision des Gerätes kann die Revision als "Extended Information" eingeblendet werden. EL3681 Version: 2.5...

  • Seite 82: Geräte-Auswahl Nach Revision, Kompatibilität

    Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox "Show Hidden Devices"...
  • Seite 83 Abb. 95: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 84: Online Konfigurationserstellung

    Im Konfigurationsbaum bringt uns ein Rechtsklick auf den General-Punkt "I/O Devices" zum Such-Dialog. Abb. 98: Scan Devices (links: TwinCAT 2; rechts: TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. Version: 2.5 EL3681...

  • Seite 85: Funktionsweise Online Scan

    Beim Scan fragt der Master die Identity Informationen der EtherCAT Slaves aus dem Slave-EE- PROM ab. Es werden Name und Revision zur Typbestimmung herangezogen. Die entsprechenden Geräte werden dann in den hinterlegten ESI-Daten gesucht und in dem dort definierten Default-Zu- stand in den Konfigurationsbaum eingebaut. Abb. 101: Beispiel Default-Zustand EL3681 Version: 2.5...

  • Seite 86: Slave-Scan In Der Praxis Im Serienmaschinenbau

    Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 87 Die Konfiguration wird aufgebaut und kann danach gleich in den Online-Zustand (OPERATIONAL) versetzt werden. Abb. 107: Abfrage Config/FreeRun (links: TwinCAT 2; rechts TwinCAT 3) Im Config/FreeRun-Mode wechselt die System Manager Anzeige blau/rot und das EtherCAT Gerät wird auch ohne aktive Task (NC, PLC) mit der Freilauf-Zykluszeit von 4 ms (Standardeinstellung) betrieben. EL3681 Version: 2.5...
  • Seite 88 In diesem Fall bietet der System Manager an, die im Gerät eventuell vorliegende ESI auszulesen. Lesen Sie dazu das Kapitel "Hinweise zu ESI/XML". • Teilnehmer werden nicht richtig erkannt Ursachen können sein - fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf - Slave hat ungültige Gerätebeschreibung Version: 2.5 EL3681...

  • Seite 89: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z.Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder "Copy" sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s.o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfigura- tion gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte Prozessdaten und...
  • Seite 90 Funktionen der Vorgänger-Geräte unterstützen sollen. Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz vermutlich nicht möglich. Eventuell unterstützt das vorgefundene Gerät nicht alle Funktionen, die der Master von ihm aufgrund der höheren Revision erwartet. Version: 2.5 EL3681...
  • Seite 91 Abb. 114: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 92: Ethercat Teilnehmerkonfiguration

    Karteireiter „Allgemein“, „EtherCAT“, „Prozessdaten“ und „Online“ zur Auswahl. Einige Klemmen, wie etwa die EL6695 bieten spezielle Funktionen über einen Karteireiter mit der eigenen Klemmenbezeichnung an, also „EL6695“ in diesem Fall. Ebenfalls wird ein spezieller Karteireiter „Settings“ von Klemmen mit umfangreichen Einstellmöglichkeiten angeboten (z.B. EL3751). Version: 2.5 EL3681...
  • Seite 93 Hier können Sie einen Kommentar (z.B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen. Karteireiter „EtherCAT“ Abb. 120: Karteireiter „EtherCAT“ EL3681 Version: 2.5...
  • Seite 94 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: Version: 2.5...
  • Seite 95 Nach einem Aktivieren der Konfiguration und TwinCAT-Neustart (bzw. Neustart des EtherCAT Masters) sind die neuen Prozessdaten aktiv • E: wenn ein Slave dies unterstützt, können auch Input- und Output-PDO gleichzeitig durch Anwahl eines so genannten PDO-Satzes ("predefined PDO-settings") verändert werden. Abb. 122: Konfigurieren der Prozessdaten EL3681 Version: 2.5...

  • Seite 96: Manuelle Veränderung Der Prozessdaten

    Diese Schaltfläche bewegt den markierten Request in der Liste um eine Position nach unten. Diese Schaltfläche fügt einen neuen Mailbox-Download-Request, der währen des Startups gesendet werden soll hinzu. Delete Diese Schaltfläche löscht den markierten Eintrag. Edit Diese Schaltfläche editiert einen existierenden Request. Version: 2.5 EL3681...
  • Seite 97 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. Abb. 124: Karteireiter „CoE – Online“ EL3681 Version: 2.5...
  • Seite 98 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. Version: 2.5 EL3681...
  • Seite 99 Aktueller Status Zeigt den aktuellen Status des EtherCAT-Geräts an. Angeforderter Status Zeigt den für das EtherCAT-Gerät angeforderten Status an. DLL-Status Zeigt den DLL-Status (Data-Link-Layer-Status) der einzelnen Ports des EtherCAT-Slave an. Der DLL-Status kann vier verschiedene Zustände annehmen: EL3681 Version: 2.5...
  • Seite 100 • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.2.7.1 Detaillierte Beschreibung Karteireiter „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 101: Aktivierung Der Pdo-Zuordnung

    PDO-Zuordnung Falls dieses Kontrollkästchen angewählt ist, wird die PDO-Zuordnung die in der PDO-Zuordnungsliste konfiguriert ist beim Startup zum Gerät herunter geladen. Die notwendigen, zum Gerät zu sendenden Kommandos können in auf dem Karteireiter Startup [} 96] betrachtet werden. EL3681 Version: 2.5...

  • Seite 102: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    Diese Diagnose ist für alle Slaves gleich. als auch über • kanal-typische Funktionsdiagnose (geräteabhängig) Siehe entsprechende Gerätedokumentation Die Farbgebung in Abb. „Auswahl an Diagnoseinformationen eines EtherCAT Slave“ entspricht auch den Variablenfarben im System Manager, siehe Abb. „Grundlegende EtherCAT Slave Diagnose in der PLC“. Version: 2.5 EL3681...
  • Seite 103 Variablen über ADS sinnvoll. In Abb. „Grundlegende EtherCAT Slave Diagnose in der PLC“ ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.

  • Seite 104: Diagnoseinformationen

    CoE-Parameterverzeichnis Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. „EL3102, CoE-Verzeichnis“: Version: 2.5 EL3681...
  • Seite 105 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. EL3681 Version: 2.5...
  • Seite 106 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 23]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. Version: 2.5 EL3681...
  • Seite 107 • EtherCAT Master: OP • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 132: Default Verhalten System Manager Zusätzlich kann im Dialog "Erweiterte Einstellung" beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. EL3681 Version: 2.5...
  • Seite 108 Dann ist es in der PLC-Anwendung sinnvoll, die PLC-Funktionsblöcke aus der standardmäßig vorhandenen TcEtherCAT.lib zu nutzen und z.B. mit FB_EcSetMasterState die States kontrolliert anzufahren. Die Einstellungen im EtherCAT Master sind dann sinnvollerweise für Master und Slave auf INIT zu setzen. Abb. 134: PLC-Bausteine Version: 2.5 EL3681...
  • Seite 109 Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung "E-Bus Power of Terminal..." im Logger-Fenster ausgegeben: Abb. 136: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! EL3681 Version: 2.5...

  • Seite 110: Hinweise Zu Analogen Spezifikationen

    Inbetriebnahme Hinweise zu analogen Spezifikationen Beckhoff IO-Geräte (Klemmen, Boxen, Module) mit analogen Eingängen sind durch eine Reihe technischer Kenndaten charakterisiert, siehe dazu die Technischen Daten in den jeweiligen Dokumentationen. Zur korrekten Interpretation dieser Kenndaten werden im Folgenden einige Erläuterungen gegeben.

  • Seite 111: Temperaturkoeffizient Tk [Ppm/K]

    Lindern kann ein Hersteller dies durch Verwendung höherwertiger Bauteile oder Software-Maßnahmen. Der von Beckhoff ggf. angegebene Temperaturkoeffizient erlaubt es dem Anwender den zu erwartenden Messfehler außerhalb der Grundgenauigkeit bei 23°C zu berechnen. Aufgrund der umfangreichen Unsicherheitsbetrachtungen, die in die Bestimmungen der Grundgenauigkeit (bei 23°C) eingehen, empfiehlt Beckhoff eine quadratische Summierung.

  • Seite 112: Typisierung Singleended / Differentiell

    5.4.4 Typisierung SingleEnded / Differentiell Beckhoff unterscheidet analoge Eingänge grundsätzlich in den 2 Typen Single-Ended (SE) und differentiell (DIFF) und steht hier für den unterschiedlichen elektrischen Anschluss bezüglich der Potenzialdifferenz. In dieser Abbildung sind ein SE und ein DIFF-Modul als 2-kanalige Variante aufgezeigt, exemplarisch für alle mehrkanaligen Ausführungen.
  • Seite 113 Ob die Kanäle zueinander direkt in Verbindung stehen wird u.a. mit der Eigenschaft der galvanischen Trennung spezifiziert. ◦ Beckhoff Klemmen/ Boxen (bzw. verwandte Produktgruppen) sind immer mit einer galvanischen Trennung von Feld/Analog-Seite zu Bus/EtherCAT-Seite ausgerüstet. Wenn 2 analoge Klemmen/ Boxen also nicht über die Powerkontakte/ Powerleitung miteinander galvanisch verbunden sind, besteht faktisch eine galvanische Trennung zwischen den Modulen.
  • Seite 114 Dann kann entsprechend an einen Beckhoff „single-ended“ Eingang angeschlossen werden. Nein: es ist der Beckhoff „differentiell“ Eingang für +Signal und –Signal zu wählen, +Supply und – Supply sind über extra Leitungen anzuschließen. Unbedingt die Hinweisseite Beschaltung von 0/4..20 mA Differenzeingängen (siehe z. B.
  • Seite 115 Hinweis: fachspezifische Organisationen wie NAMUR fordern einen nutzbaren Messbereich <4 mA/>20 mA zur Fehlererkennung und Justage, vgl. NAMUR NE043. Es ist in der Beckhoff Gerätedokumentation einzusehen, ob das jeweilige Gerät solch einen erweiterten Signalbereich unterstützt. Bei unipolaren Klemmen/ Boxen (und verwandten Produktgruppen) ist üblicherweise eine interne Diode vorhanden, dann ist die Polarität/Stromrichtung zu beachten:...
  • Seite 116 Inbetriebnahme Single-ended Differential Abb. 141: 2-, 3- und 4-Leiter-Anschluss an Single Ended - und Differenz Eingänge Version: 2.5 EL3681...

  • Seite 117: Gleichtaktspannung Und Bezugsmasse (Bezogen Auf Differenzeingänge)

    Bei mehrkanaligen Klemmen/ Boxen mit resistiver (=direkter, ohmscher, galvanischer) oder kapazitiver Verbindung zwischen den Kanälen ist die Bezugsmasse vorzugsweise der Symmetriepunkt aller Kanäle, unter Betrachtung der Verbindungswiderstände. Beispiele für Bezugsmassen bei Beckhoff IO Geräten: 1. internes AGND (analog GND) herausgeführt: EL3102/EL3112, resistive Verbindung der Kanäle untereinander 2.

  • Seite 118: Zeitliche Aspekte Der Analog/Digital Wandlung

    Zeitliche Aspekte der analog/digital Wandlung Die Umwandlung des stetigen analogen elektrischen Eingangssignals in eine wertdiskrete digitale und maschinenlesbare Form wird in den Beckhoff analogen Eingangsbaugruppen EL/KL/EP mit sog. ADC (analog digital converter) umgesetzt. Obgleich verschiedene ADC-Technologien gängig sind, haben sie alle aus Anwendersicht ein gemeinsames Merkmal: nach dem Ende der Umwandlung steht ein bestimmter digitaler Wert zur Weiterverarbeitung in der Steuerung bereit.

  • Seite 119: Signalverzögerung (Sprungantwort)

    Angabe die Signalcharakteristik betrachtet werden: je nach Signalfrequenz kann es zu unterschiedlichen Laufzeiten durch das System kommen. Dies ist die „äußere“ Betrachtung des Systems „Beckhoff AI Kanal“ – intern setzt sich insbesondere die Signalverzögerung aus den verschiedenen Anteilen Hardware, Verstärker, Wandlung selbst, Datentransport und Verarbeitung zusammen.

  • Seite 120: Signalverzögerung (Linear)

    Dazu muss die Testfrequenz in einem sinnvollen Bereich gewählt werden; diese kann z.B. bei 1/20 der maximalen Sampling-Rate liegen. Abb. 146: Diagramm Signalverzögerung (linear) 3. Weitere Angaben Weitere Angaben können in der Spezifikation optional angeführt sein, wie z.B. Version: 2.5 EL3681...

  • Seite 121: Funktionsgrundlagen/Funktionsbeschreibung

    Siehe dazu auch das Kapitel "Fehlerbehandlung und Diagnose [} 144]". Fehlerkompensation Da die Klemme den Eingangswert über einen Zeitraum von 20 ms (16,66 ms im 60 Hz Modus) inte- griert, können überlagernde Störungen der Eingangswerte aus dem Versorgungsnetz zu großen Teilen kompensiert werden. EL3681 Version: 2.5...

  • Seite 122: Messbereichsauswahl

    Filter (Index 0x8000:04 [} 131]) Der eingebaute Filter mittelt die Werte der letzten halben Sekunde. Im Falle einer Messbereichsumschaltung wird der Filter neu gestartet. Standardmäßig ist der Filter aktiv. Bei abgeschaltetem Filter liefert die Klemme ca. 16 Messwerte pro Sekunde. Version: 2.5 EL3681...

  • Seite 123: Frequenz

    (Einstellung 60 Hz) und ergibt jeweils einen Messwert. Störende Einflüsse der Netzspannung können durch die Wahl der Integrationszeit vermieden werden. Mehrere Messwerte werden zusammengefasst und alle ca. 500 ms als Prozessdatum ausgegeben, wenn der Filter aktiviert ist. Bei deaktiviertem Filter liefert die EL3681 ca. 16 Messwerte /Sekunde. 5.5.6 Darstellung Darstellung (Presentation), Index 0x8000:1D [} 131]...

  • Seite 124: Abgleich

    Prozessdaten 5.6.1 Prozessabbild Das Default-Prozessabbild der EL3681 verfügt über 3 Inputs (Status, Setting und Value) und einen Output (Control). Status/Setting tragen in den einzelnen Bits spezielle Informationen - ab TwinCAT 2.11 sind diese Bits im System Manager explizit zugänglich (s. Abb. Default-Prozessabbild EL3681), allerdings kann auch das gesamte Status-Word bzw.

  • Seite 125: Control, Status, Settings-Word

    Range pro- sabled gress Zur Erläuterung siehe die Einträge in der Objektübersicht, Index 0x6000 [} 134] Settings-Word Das Settings-Word (SB) befindet sich im Eingangsprozessabbild und wird von der Klemme zur Steuerung übertragen. EL3681 Version: 2.5...

  • Seite 126: Pdo-Zuordnung

    Status__Calibration in progress Index 0x1800:07 - Status__TxPDO State Index 0x1800:09 - Status__TxPDO Toggle Index 0x6000:11 [} 134] - Value 0x1A01 - SAI Range Index 0x6001:05 [} 134] - Settings__Mode Index 0x6001:09 [} 134] - Settings__Range Tab. 1: PDO-Zuordnung der SyncManager Version: 2.5 EL3681...

  • Seite 127: Berechnung Der Prozessdaten

    Tab. 1: Formeln zur Berechnung der Prozessdaten Die Skalierung beinhaltet die durch den Range gewählten Zehnerpotenzen. Alle Gain-Faktoren müssen also 1/8 entsprechen um einen gesamten Faktor von 1 zu erhalten. Der Wert 8192 (0x2000) bewirkt einen Gesamt Faktor von 1. EL3681 Version: 2.5...

  • Seite 128: Ermittlung Der (Anwender)-Gain-Werte

    Für eine Verstärkung von 1 muss der Gain-Wert entsprechend 0x2000 betragen: Für Verstärkung G = 1gilt: Für andere Werte muss „G“ durch den gewünschten Verstärkungsfaktor ersetzt werden. Vor dem Abgleich sollte die Darstellung der Werte auf „Rechtsbündig“ eingestellt werden: CoE-Index 0x8000:1D [} 131] (Presentation = 1). Version: 2.5 EL3681...

  • Seite 129: Objektbeschreibung Und Parametrierung

    - StartUp-Liste führen für den Austauschfall - Unterscheidung zwischen Online/Offline Dictionary, Vorhandensein aktueller XML-Beschreibung - "CoE-Reload [} 158]" zum Zurücksetzen der Veränderungen Folgende CoE-Einstellungen aus dem Objekt 0x8000 [} 131] sind möglich und hier in den Default- Einstellungen wiedergegeben: EL3681 Version: 2.5...

  • Seite 130: Prozessdatenbeschreibung

    Herstellen der Defaulteinstellungen UINT8 0x01 (1 Restore default parame- ters [} 158] 1011:01 SubIndex 001 Wenn Sie dieses Objekt im Set Value Dialog auf UINT32 0x00000000 (0 "0x64616F6C" setzen, werden alle Backup Objekte wie- der in den Auslieferungszustand gesetzt. Version: 2.5 EL3681...

  • Seite 131: Konfigurationsdaten

    Anwenderabgleich zu ermöglichen. Der Anwenderabgleich wird für alle Messbereiche über den Index 0x8000:02 [} 131] „Enable user calibration“ ein- und ausgeschaltet. Die voreingestellten Werte sind für Offset: 0x0000 sowie für Gain: 0x2000 (siehe „Abgleich“). Über den Eintrag 0x1011 [} 130] „Restore default parameters“ können alle Voreinstellungen wiederhergestellt werden. EL3681 Version: 2.5...
  • Seite 132 100 mA AC gain UINT16 0x2000 (8192 8002:19 1 A AC offset 1 A AC offset INT16 0x0000 (0 8002:1A 1 A AC gain 1 A AC gain UINT16 0x2000 (8192 8002:1B 10 A AC offset 10 A AC offset INT16 0x0000 (0 8002:1C 10 A AC gain 10 A AC gain UINT16 0x2000 (8192 Version: 2.5 EL3681...

  • Seite 133: Konfigurationsdaten (Herstellerspezifisch)

    10 A DC offset INT16 0x0000 (0 800F:16 10 A DC gain 10 A DC gain UINT16 0x2000 (8192 800F:17 100 mA AC offset 100 mA AC offset INT16 0x0000 (0 800F:18 100 mA AC gain 100 mA AC gain UINT16 0x2000 (8192 800F:19 1 A AC offset 1 A AC offset INT16 0x0000 (0 EL3681 Version: 2.5...

  • Seite 134: Eingangsdaten

    Index (hex) Name Bedeutung Datentyp Flags Default 6001:0 SAI Range Maximaler Subindex UINT8 0x09 (9 6001:05 Mode Enthält die gewählte Messart ( z. B. DC Voltage) BIT4 0x00 (0 6001:09 Range Enthält den gewählten Messbereich (z. B. 10^2) INT8 0x00 (0 Version: 2.5 EL3681...

  • Seite 135: Ausgangsdaten

    Index 1000 Device type Index (hex) Name Bedeutung Datentyp Flags Default 1000:0 Device type Geräte-Typ des EtherCAT-Slaves: Das Lo-Word ent- UINT32 0x01681389 hält das verwendete CoE Profil (5001). Das Hi-Word (23597961 enthält das Modul Profil entsprechend des Modular Device Profile. EL3681 Version: 2.5...
  • Seite 136 Inbetriebnahme Index 1008 Device name Index (hex) Name Bedeutung Datentyp Flags Default 1008:0 Device name Geräte-Name des EtherCAT-Slave STRING EL3681 Index 1009 Hardware version Index (hex) Name Bedeutung Datentyp Flags Default 1009:0 Hardware version Hardware-Version des EtherCAT-Slaves STRING Index 100A Software version...
  • Seite 137 0x02 (2 1C13:01 Subindex 001 1. zugeordnete TxPDO (enthält den Index des zugehö- UINT16 0x1A00 rigen TxPDO Mapping Objekts) (6656 1C13:02 Subindex 002 2. zugeordnete TxPDO (enthält den Index des zugehö- UINT16 0x1A01 rigen TxPDO Mapping Objekts) (6657 EL3681 Version: 2.5...
  • Seite 138 Shift too short counter Anzahl der zu kurzen Abstände zwischen SYNC0 und UINT16 0x0000 (0 SYNC1 Event (nur im DC Mode) 1C32:20 Sync error Im letzten Zyklus war die Synchronisierung nicht kor- BOOLEAN 0x00 (0 rekt (Ausgänge wurden zu spät ausgegeben, nur im DC Mode) Version: 2.5 EL3681...
  • Seite 139 1C33:0B SM event missed wie 0x1C32:11 UINT16 0x0000 (0 counter 1C33:0C Cycle exceeded coun- wie 0x1C32:12 UINT16 0x0000 (0 1C33:0D Shift too short counter wie 0x1C32:13 UINT16 0x0000 (0 1C33:20 Sync error wie 0x1C32:32 BOOLEAN 0x00 (0 EL3681 Version: 2.5...

  • Seite 140: Beispielprogramm

    Dokument enthaltene Quellcode vollständig und richtig ist. Wir behalten uns jederzeit eine Änderung der Inhalte dieses Dokuments vor und übernehmen keine Haftung für Irrtümer und fehlenden Angaben. Download (https://infosys.beckhoff.com/content/1031/el3681/Resources/zip/2086769675.zip) Über die Visualisierung können alle Einstellungen der Klemme inklusive der CoE-Einträge eingestellt werden (Abb. Visualisierung Beispielprogramm): Abb. 150: Visualisierung Beispielprogramm...
  • Seite 141 Konfiguration, E/A -Geräte, Gerät (EtherCAT); dann unter Karteireiter "Adapter", "Suchen..." den entsprechenden Adapter auswählen und bestätigen (siehe Abb. Suchen des Ethernet-Adapters + Auswahl und Bestätigung des Ethernet-Adapters). Abb. 151: Suchen des Ethernet-Adapters Abb. 152: Auswahl und Bestätigung des Ethernet-Adapters EL3681 Version: 2.5...
  • Seite 142 • Neue Variablenzuordnung bestätigen, Neustart im RUN-Modus (Abb. Variablenzuordnung erzeugen + Neustart TwinCAT im RUN-Modus) Abb. 155: Variablenzuordnung erzeugen Abb. 156: Neustart TwinCAT im RUN-Modus • In der TwinCAT PLC unter Menü "Projekt" -> "Alles Übersetzen" das Projekt übersetzen (Abb. Projekt übersetzen) Version: 2.5 EL3681...
  • Seite 143 Inbetriebnahme Abb. 157: Projekt übersetzen • In der TwinCAT PLC: Einloggen mit der Taste "F11", Laden des Programms bestätigen (Abb. Programmstart bestätigen), Start des Programms mit Taste "F5" Abb. 158: Programmstart bestätigen EL3681 Version: 2.5...

  • Seite 144: Fehlerbehandlung Und Diagnose

    Messbereich wählen; bei Autorange ggf. Presentation: "scaled" wählen oder SAI Range (outputs) einschalten. Daten ungültig Warten ( ADC Zero lesen, Hochlauf oder nach Wandlungsfehler) Wandlungsfehle Erneut Einschalten r nach Einschalten **) Error-LED leuchtet, siehe LED-Beschreibung [} 43] Version: 2.5 EL3681...

  • Seite 145: Anhang

    Zubehör Sicherung Ersatzsicherungen sind als Zubehör erhältlich. Die obere der beiden eingebauten Sicherungen in der EL3681 ist bereits als Ersatzsicherung vorgesehen. Die Sicherung kann mittels einer Zange gleichmäßig nach oben aus den Fassungen gezogen werden (Abb. Austausch der Sicherung). HINWEIS ACHTUNG: Beschädigung der Fassungen möglich...

  • Seite 146: Ethercat Al Status Codes

    Stand. Überprüfen Sie auf der Beckhoff Webseite, ob eine aktuellere Dokumentation vorliegt. Firmware Update EL/ES/ELM/EM/EPxxxx In diesem Kapitel wird das Geräteupdate für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP beschrieben. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden.

  • Seite 147: Gerätebeschreibung Esi-File/Xml

    Anhang entsprechend eingerichtet. Die Gerätebeschreibung kann von der Beckhoff Website (http:// www.beckhoff.de) im Downloadbereich heruntergeladen werden. Dort sind alle ESI-Dateien als Zip- Datei zugänglich. Kundenseitig zugänglich sind diese Daten nur über den Feldbus EtherCAT und seine Kommunikationsmechanismen. Beim Update oder Auslesen dieser Daten ist insbesondere die azyklische Mailbox-Kommunikation oder der Registerzugriff auf den ESC in Benutzung.

  • Seite 148: Update Von Xml/Esi-Beschreibung

    Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:...
  • Seite 149 Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden: • Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden • Der State des Slave ist unerheblich • Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM Update EL3681 Version: 2.5...

  • Seite 150: Änderung Erst Nach Neustart Wirksam

    PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nö- tig, damit die Änderung wirksam wird. 7.4.2 Erläuterungen zur Firmware Versionsbestimmung der Firmware Versionsbestimmung nach Laseraufdruck Auf einem Beckhoff EtherCAT Slave ist eine Seriennummer aufgelasert. Der Aufbau der Seriennummer lautet: KK YY FF HH Version: 2.5 EL3681...

  • Seite 151: Coe-Online Und Offline-Coe

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z.B. "Beckhoff EL5xxx.xml") enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den.

  • Seite 152: Update Controller-Firmware *.Efw

    Firmware Update. Abb. 167: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z.B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 153: Fpga-Firmware *.Rbf

    Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. EL3681 Version: 2.5...
  • Seite 154 Abb. 169: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. Version: 2.5 EL3681...
  • Seite 155 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z.B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 156 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: Version: 2.5 EL3681...

  • Seite 157: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 171: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o.a. aus. EL3681 Version: 2.5...

  • Seite 158: Wiederherstellen Des Auslieferungszustandes

    Abb. 173: Eingabe des Restore-Wertes im Set Value Dialog Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart lassen sich die Backup-Objekte mit einem alternativen Restore- Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! Version: 2.5 EL3681...

  • Seite 159: Support Und Service

    Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
  • Seite 160 Abb. 16 Karteireiter "CoE-Online" ......................Abb. 17 StartUp-Liste im TwinCAT System Manager ................Abb. 18 Offline-Verzeichnis........................Abb. 19 Online-Verzeichnis ........................Abb. 20 Federkontakte der Beckhoff I/O-Komponenten ................Abb. 21 Montage auf Tragschiene ......................Abb. 22 Demontage von Tragschiene....................... Abb. 23 Linksseitiger Powerkontakt ......................
  • Seite 161 Abb. 82 Vom Systemmanager angelegt OnlineDescription.xml ............... Abb. 83 Kennzeichnung einer online erfassten ESI am Beispiel EL2521..........Abb. 84 Hinweisfenster fehlerhafte ESI-Datei (links: TwinCAT 2; rechts: TwinCAT 3)......Abb. 85 Anwendung des ESI Updater (>=TwinCAT 2.11) ................ Abb. 86 Anwendung des ESI Updater (TwinCAT 3) ................. EL3681 Version: 2.5...
  • Seite 162 Abb. 125 Dialog „Advanced settings“......................Abb. 126 Karteireiter „Online“ ........................Abb. 127 Karteireiter „DC“ (Distributed Clocks) ..................100 Abb. 128 Auswahl an Diagnoseinformationen eines EtherCAT Slave ............102 Abb. 129 Grundlegende EtherCAT Slave Diagnose in der PLC ..............103 Version: 2.5 EL3681...
  • Seite 163 Abb. 144 Signalverarbeitung Analogeingang....................118 Abb. 145 Diagramm Signalverzögerung (Sprungantwort) ................120 Abb. 146 Diagramm Signalverzögerung (linear) ..................120 Abb. 147 Default-Prozessabbild EL3681 ....................124 Abb. 148 PDO-Auswahl TwinCAT System Manager .................. 125 Abb. 149 Reiter CoE - Online, TwinCAT System Manager................. 130 Abb.

Inhaltsverzeichnis
