2.2
EL3433
2.2.1
Einführung

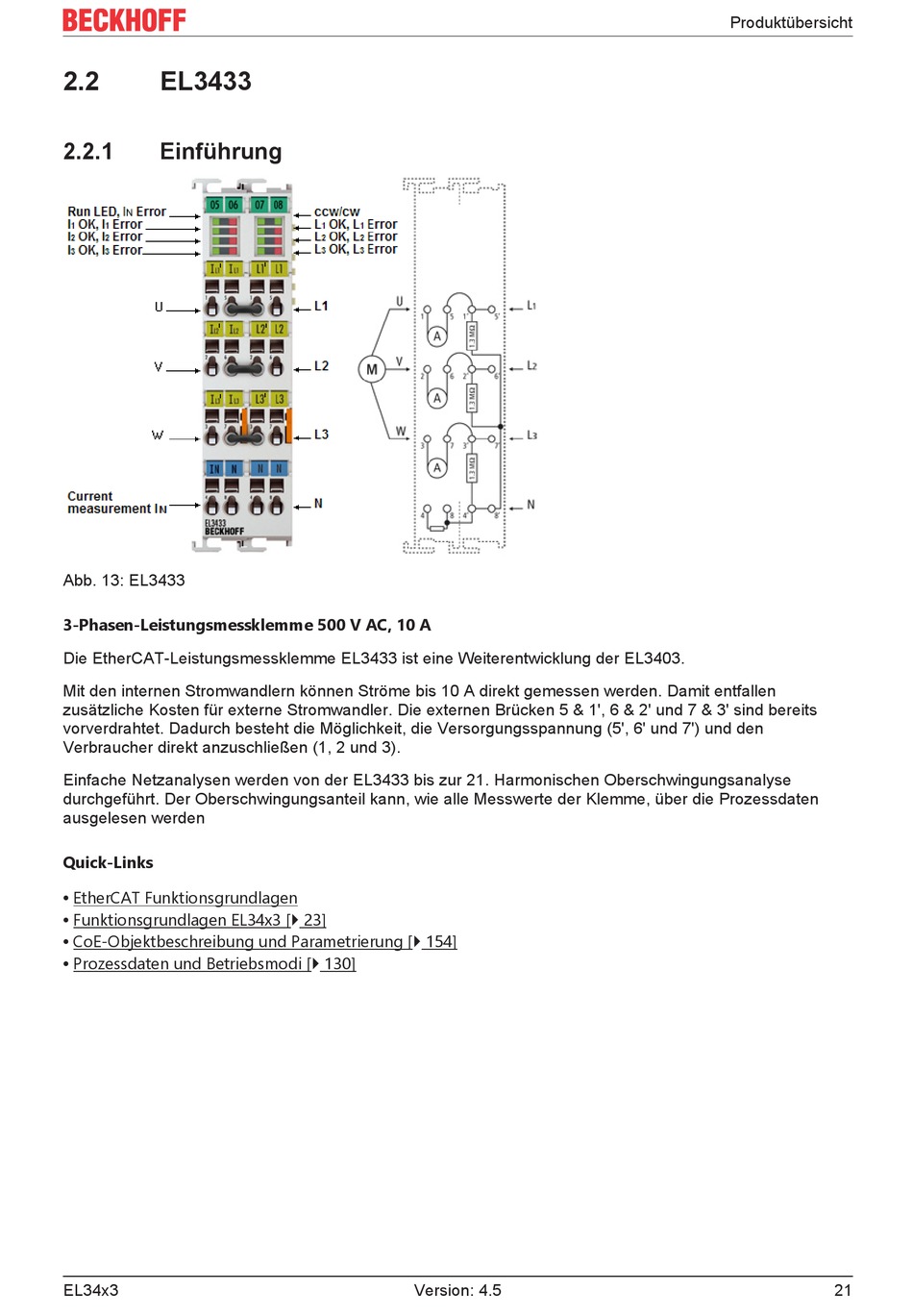

Abb. 13: EL3433
3-Phasen-Leistungsmessklemme 500 V AC, 10 A
Die EtherCAT-Leistungsmessklemme EL3433 ist eine Weiterentwicklung der EL3403.
Mit den internen Stromwandlern können Ströme bis 10 A direkt gemessen werden. Damit entfallen
zusätzliche Kosten für externe Stromwandler. Die externen Brücken 5 & 1', 6 & 2' und 7 & 3' sind bereits
vorverdrahtet. Dadurch besteht die Möglichkeit, die Versorgungsspannung (5', 6' und 7') und den
Verbraucher direkt anzuschließen (1, 2 und 3).
Einfache Netzanalysen werden von der EL3433 bis zur 21. Harmonischen Oberschwingungsanalyse
durchgeführt. Der Oberschwingungsanteil kann, wie alle Messwerte der Klemme, über die Prozessdaten
ausgelesen werden
Quick-Links
• EtherCAT Funktionsgrundlagen
• Funktionsgrundlagen EL34x3 [} 23]
• CoE-Objektbeschreibung und Parametrierung [} 154]
• Prozessdaten und Betriebsmodi [} 130]
EL34x3
Version: 4.5
Produktübersicht
21
