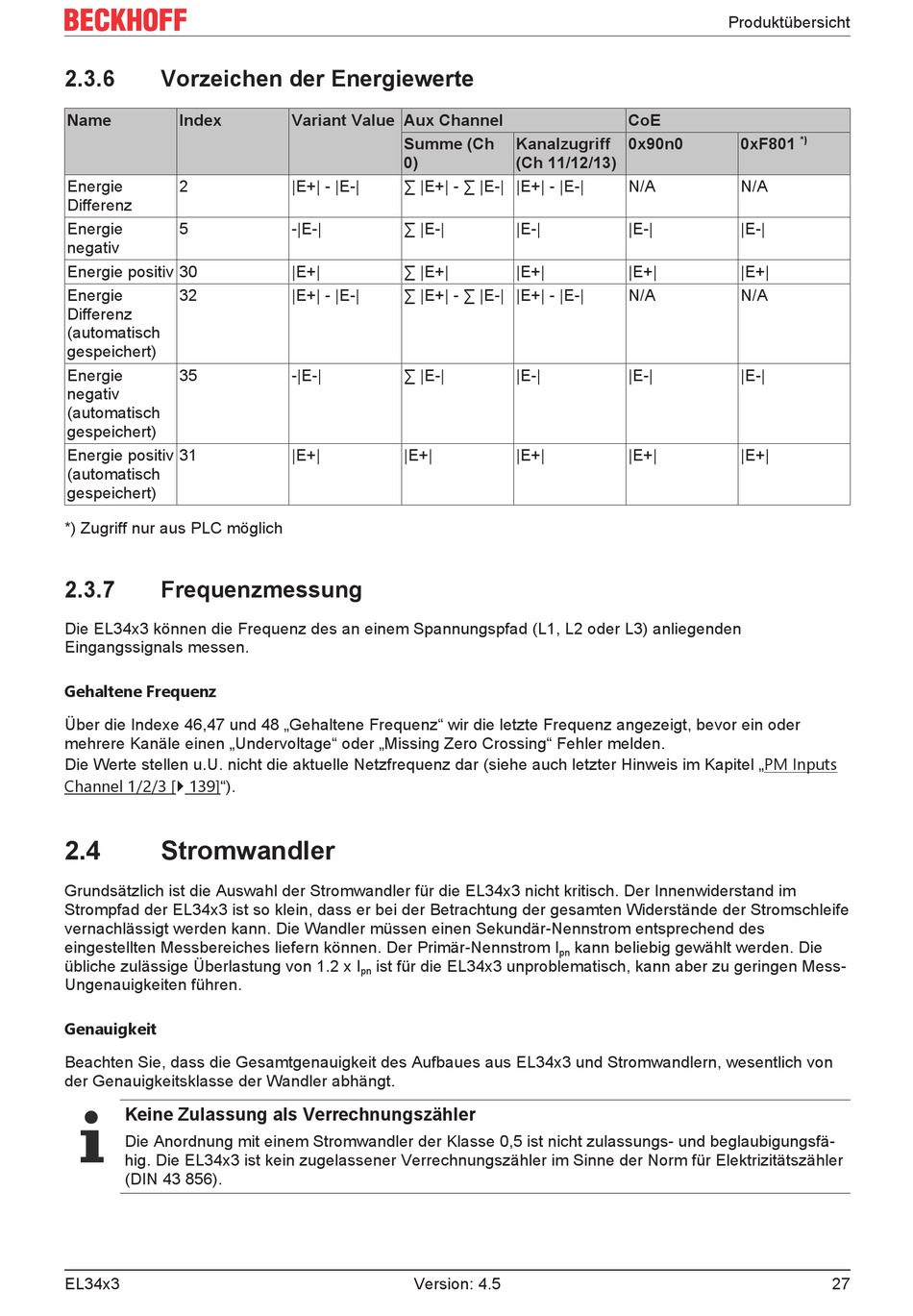

2.3.6
Vorzeichen der Energiewerte
Name
Index
Energie
2
Differenz
Energie
5
negativ
Energie positiv 30
Energie
32
Differenz
(automatisch
gespeichert)
Energie
35
negativ
(automatisch
gespeichert)
Energie positiv
31
(automatisch
gespeichert)
*) Zugriff nur aus PLC möglich
2.3.7
Frequenzmessung
Die EL34x3 können die Frequenz des an einem Spannungspfad (L1, L2 oder L3) anliegenden
Eingangssignals messen.
Gehaltene Frequenz
Über die Indexe 46,47 und 48 „Gehaltene Frequenz" wir die letzte Frequenz angezeigt, bevor ein oder
mehrere Kanäle einen „Undervoltage" oder „Missing Zero Crossing" Fehler melden.
Die Werte stellen u.U. nicht die aktuelle Netzfrequenz dar (siehe auch letzter Hinweis im Kapitel „PM Inputs
Channel 1/2/3 [} 139]").
2.4
Stromwandler
Grundsätzlich ist die Auswahl der Stromwandler für die EL34x3 nicht kritisch. Der Innenwiderstand im
Strompfad der EL34x3 ist so klein, dass er bei der Betrachtung der gesamten Widerstände der Stromschleife
vernachlässigt werden kann. Die Wandler müssen einen Sekundär-Nennstrom entsprechend des
eingestellten Messbereiches liefern können. Der Primär-Nennstrom I
übliche zulässige Überlastung von 1.2 x I
Ungenauigkeiten führen.
Genauigkeit
Beachten Sie, dass die Gesamtgenauigkeit des Aufbaues aus EL34x3 und Stromwandlern, wesentlich von
der Genauigkeitsklasse der Wandler abhängt.
Keine Zulassung als Verrechnungszähler
Die Anordnung mit einem Stromwandler der Klasse 0,5 ist nicht zulassungs- und beglaubigungsfä-
hig. Die EL34x3 ist kein zugelassener Verrechnungszähler im Sinne der Norm für Elektrizitätszähler
(DIN 43 856).
EL34x3
Variant Value Aux Channel
Summe (Ch
0)
|E+| - |E-|
∑ |E+| - ∑ |E-| |E+| - |E-|
-|E-|
∑ |E-|
|E+|
∑ |E+|
|E+| - |E-|
∑ |E+| - ∑ |E-| |E+| - |E-|
-|E-|
∑ |E-|
|E+|
|E+|
ist für die EL34x3 unproblematisch, kann aber zu geringen Mess-
pn
Version: 4.5
CoE
Kanalzugriff
0x90n0
(Ch 11/12/13)
N/A
|E-|
|E-|
|E+|
|E+|
N/A
|E-|
|E-|
|E+|
|E+|
kann beliebig gewählt werden. Die
pn
Produktübersicht
*)
0xF801
N/A
|E-|
|E+|
N/A
|E-|
|E+|
