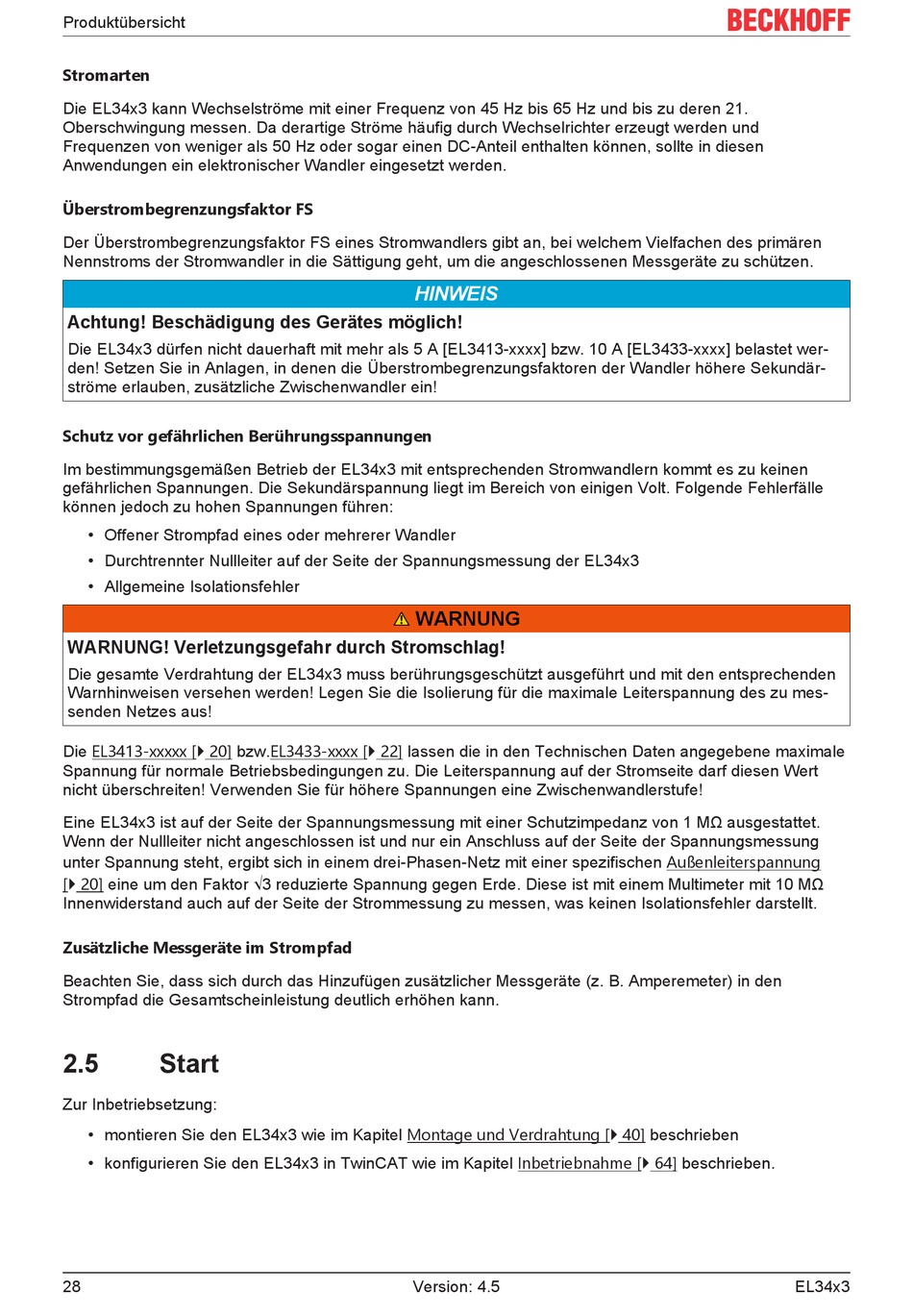

Produktübersicht
Stromarten
Die EL34x3 kann Wechselströme mit einer Frequenz von 45 Hz bis 65 Hz und bis zu deren 21.
Oberschwingung messen. Da derartige Ströme häufig durch Wechselrichter erzeugt werden und
Frequenzen von weniger als 50 Hz oder sogar einen DC-Anteil enthalten können, sollte in diesen
Anwendungen ein elektronischer Wandler eingesetzt werden.
Überstrombegrenzungsfaktor FS
Der Überstrombegrenzungsfaktor FS eines Stromwandlers gibt an, bei welchem Vielfachen des primären
Nennstroms der Stromwandler in die Sättigung geht, um die angeschlossenen Messgeräte zu schützen.
Achtung! Beschädigung des Gerätes möglich!
Die EL34x3 dürfen nicht dauerhaft mit mehr als 5 A [EL3413-xxxx] bzw. 10 A [EL3433-xxxx] belastet wer-
den! Setzen Sie in Anlagen, in denen die Überstrombegrenzungsfaktoren der Wandler höhere Sekundär-
ströme erlauben, zusätzliche Zwischenwandler ein!
Schutz vor gefährlichen Berührungsspannungen
Im bestimmungsgemäßen Betrieb der EL34x3 mit entsprechenden Stromwandlern kommt es zu keinen
gefährlichen Spannungen. Die Sekundärspannung liegt im Bereich von einigen Volt. Folgende Fehlerfälle
können jedoch zu hohen Spannungen führen:
• Offener Strompfad eines oder mehrerer Wandler
• Durchtrennter Nullleiter auf der Seite der Spannungsmessung der EL34x3
• Allgemeine Isolationsfehler
WARNUNG! Verletzungsgefahr durch Stromschlag!
Die gesamte Verdrahtung der EL34x3 muss berührungsgeschützt ausgeführt und mit den entsprechenden
Warnhinweisen versehen werden! Legen Sie die Isolierung für die maximale Leiterspannung des zu mes-
senden Netzes aus!
Die EL3413-xxxxx [} 20] bzw.EL3433-xxxx [} 22] lassen die in den Technischen Daten angegebene maximale
Spannung für normale Betriebsbedingungen zu. Die Leiterspannung auf der Stromseite darf diesen Wert
nicht überschreiten! Verwenden Sie für höhere Spannungen eine Zwischenwandlerstufe!
Eine EL34x3 ist auf der Seite der Spannungsmessung mit einer Schutzimpedanz von 1 MΩ ausgestattet.
Wenn der Nullleiter nicht angeschlossen ist und nur ein Anschluss auf der Seite der Spannungsmessung
unter Spannung steht, ergibt sich in einem drei-Phasen-Netz mit einer spezifischen Außenleiterspannung
[} 20] eine um den Faktor √3 reduzierte Spannung gegen Erde. Diese ist mit einem Multimeter mit 10 MΩ
Innenwiderstand auch auf der Seite der Strommessung zu messen, was keinen Isolationsfehler darstellt.
Zusätzliche Messgeräte im Strompfad
Beachten Sie, dass sich durch das Hinzufügen zusätzlicher Messgeräte (z. B. Amperemeter) in den
Strompfad die Gesamtscheinleistung deutlich erhöhen kann.
2.5
Start
Zur Inbetriebsetzung:
• montieren Sie den EL34x3 wie im Kapitel Montage und Verdrahtung [} 40] beschrieben
• konfigurieren Sie den EL34x3 in TwinCAT wie im Kapitel Inbetriebnahme [} 64] beschrieben.
28
HINWEIS
WARNUNG
Version: 4.5
EL34x3
