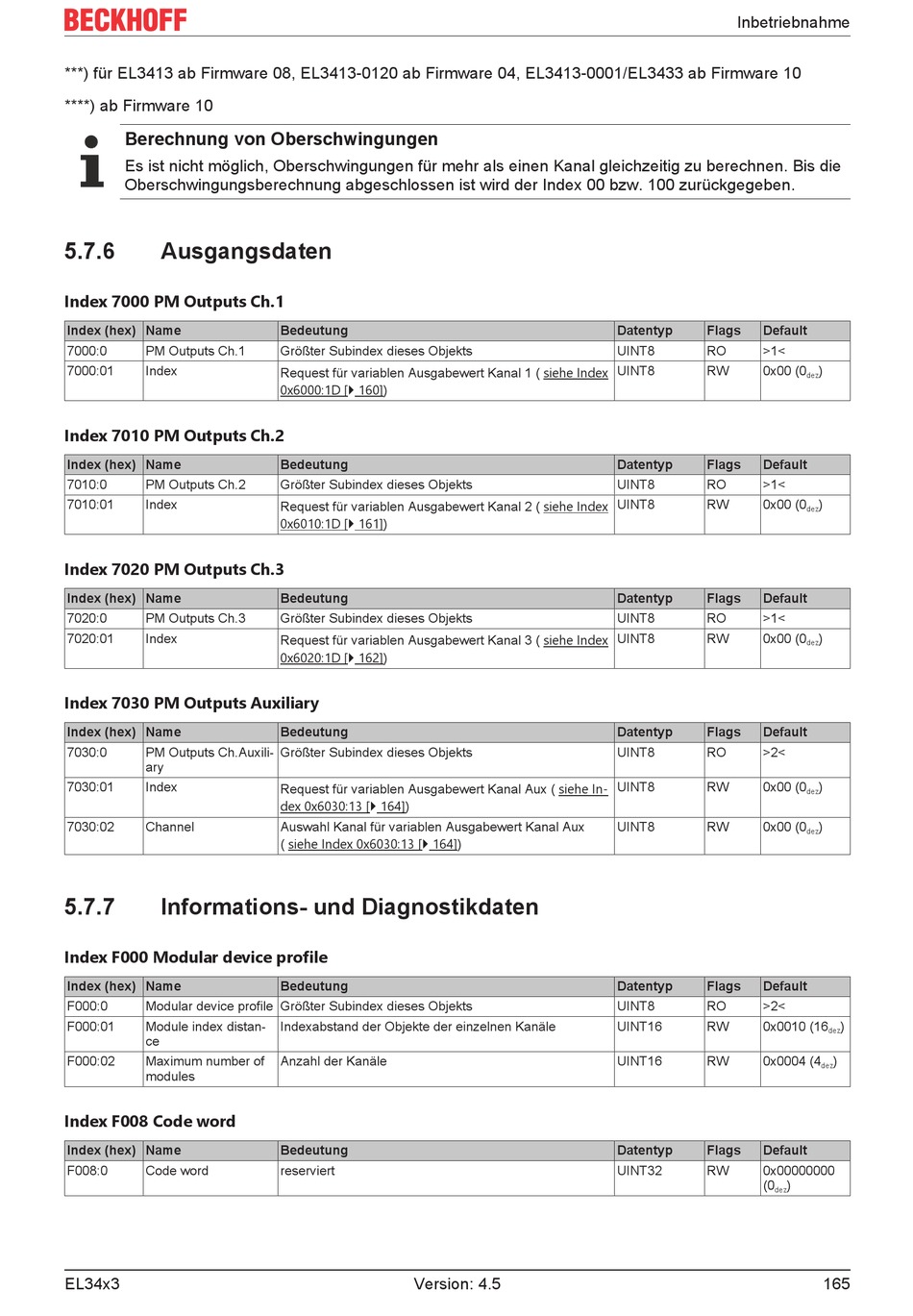

Berechnung Von Oberschwingungen; Ausgangsdaten; Informations- Und Diagnostikdaten - Beckhoff EL34x3 serie Dokumentation

***) für EL3413 ab Firmware 08, EL3413-0120 ab Firmware 04, EL3413-0001/EL3433 ab Firmware 10
****) ab Firmware 10

Berechnung von Oberschwingungen

Es ist nicht möglich, Oberschwingungen für mehr als einen Kanal gleichzeitig zu berechnen. Bis die
Oberschwingungsberechnung abgeschlossen ist wird der Index 00 bzw. 100 zurückgegeben.
5.7.6

Ausgangsdaten

Index 7000 PM Outputs Ch.1
Index (hex) Name
7000:0 PM Outputs Ch.1
7000:01 Index
Index 7010 PM Outputs Ch.2
Index (hex) Name
7010:0 PM Outputs Ch.2
7010:01 Index
Index 7020 PM Outputs Ch.3
Index (hex) Name
7020:0 PM Outputs Ch.3
7020:01 Index
Index 7030 PM Outputs Auxiliary
Index (hex) Name
7030:0 PM Outputs Ch.Auxili-
ary
7030:01 Index
7030:02 Channel
5.7.7

Informations- und Diagnostikdaten

Index F000 Modular device profile
Index (hex) Name
F000:0 Modular device profile Größter Subindex dieses Objekts
F000:01 Module index distan-
ce
F000:02 Maximum number of
modules
Index F008 Code word
Index (hex) Name
F008:0 Code word
EL34x3
Bedeutung
Größter Subindex dieses Objekts
Request für variablen Ausgabewert Kanal 1 ( siehe Index
0x6000:1D [} 160])
Bedeutung
Größter Subindex dieses Objekts
Request für variablen Ausgabewert Kanal 2 ( siehe Index
0x6010:1D [} 161])
Bedeutung
Größter Subindex dieses Objekts
Request für variablen Ausgabewert Kanal 3 ( siehe Index
0x6020:1D [} 162])
Bedeutung
Größter Subindex dieses Objekts
Request für variablen Ausgabewert Kanal Aux ( siehe In-
dex 0x6030:13 [} 164])
Auswahl Kanal für variablen Ausgabewert Kanal Aux
( siehe Index 0x6030:13 [} 164])
Bedeutung
Indexabstand der Objekte der einzelnen Kanäle
Anzahl der Kanäle
Bedeutung
reserviert
Version: 4.5
Inbetriebnahme
Datentyp Flags Default
UINT8 RO >1<
UINT8 RW 0x00 (0
Datentyp Flags Default
UINT8 RO >1<
UINT8 RW 0x00 (0
Datentyp Flags Default
UINT8 RO >1<
UINT8 RW 0x00 (0
Datentyp Flags Default
UINT8 RO >2<
UINT8 RW 0x00 (0
UINT8 RW 0x00 (0
Datentyp Flags Default
UINT8 RO >2<
UINT16 RW 0x0010 (16
UINT16 RW 0x0004 (4
Datentyp Flags Default
UINT32 RW 0x00000000
(0 )
dez
)
dez
)
dez
)
dez
)
dez
)
dez
)
dez
)
dez
165
