Darba galds (3) ir jānovieto tā, lai starp augšējo apstrādājamā priekšmeta malu un urbja galu būtu atbilstošā
atstarpe. Strādājot ar garākiem materiāla gabaliem, ir iespēja palielināt darba galda virsmu, izvelkot tā
kustīgos darba galda pagarināšanas elementus (20) (pēc iepriekšējās spārnuzgriežņu (a), kas atrodas
apakšējā darba galda pusē, atlaišanas) (A zīm.).
Pēc skrūves ar kolonas aptveres bloķēšanas grieztuvīti (13) atlaišanas darba galdu (3) var pagriezt uz
kolonas, ja pastāv nepieciešamība apstrādāt augstu priekšmetu, kur dotajā gadījumā tiek piestiprināts tieši
uz pamatnes (2).
Elektroinstrumenta darba galds un pamatne ir aprīkoti ir rievām spīļu vai apstrādājamā materiāla
piestiprināšanai. Apstrādājamo materiālu vienmēr nepieciešams piestiprināt skrūvveidīgā mašīnas
spīlēs vai citā nostiprināšanas ierīcē. Šādi var izvairīties no negadījumiem.
DRABVĀRPSTAS GRIEŠANĀS ĀTRUMA REGULĀCIJA
Pirms ķīļsiksnu maiņas nepieciešams izņemt kontaktdakšu no kontaktligzdas.
Darbvārpstas griešanās ātrums ir atkarīgs no ķīļsiksnas stāvokļa uz siksnas konusveida skriemeļiem.
●
Atslēgt elektroinstrumentu no barošanas.
●
Atvērt siksnas pārvada aizsegu (
●
Atlaist ķīļsiksnu spriegojuma bloķēšanas skrūves (
●
Uzlikt ķīļsiksnu uz atbilstošiem siksnas skriemeļu izciļņiem.
●
Pārvietot dzinēju pretējā virzienā no darbvārpstas.
●
Pārbaudīt, vai ķīļsiksnu spriegojums ir atbilstošs - aizgriezt ķīļsiksnu spriegojuma bloķēšanas skrūves (
●
Aizslēgt siksnas pārvada aizsegu (

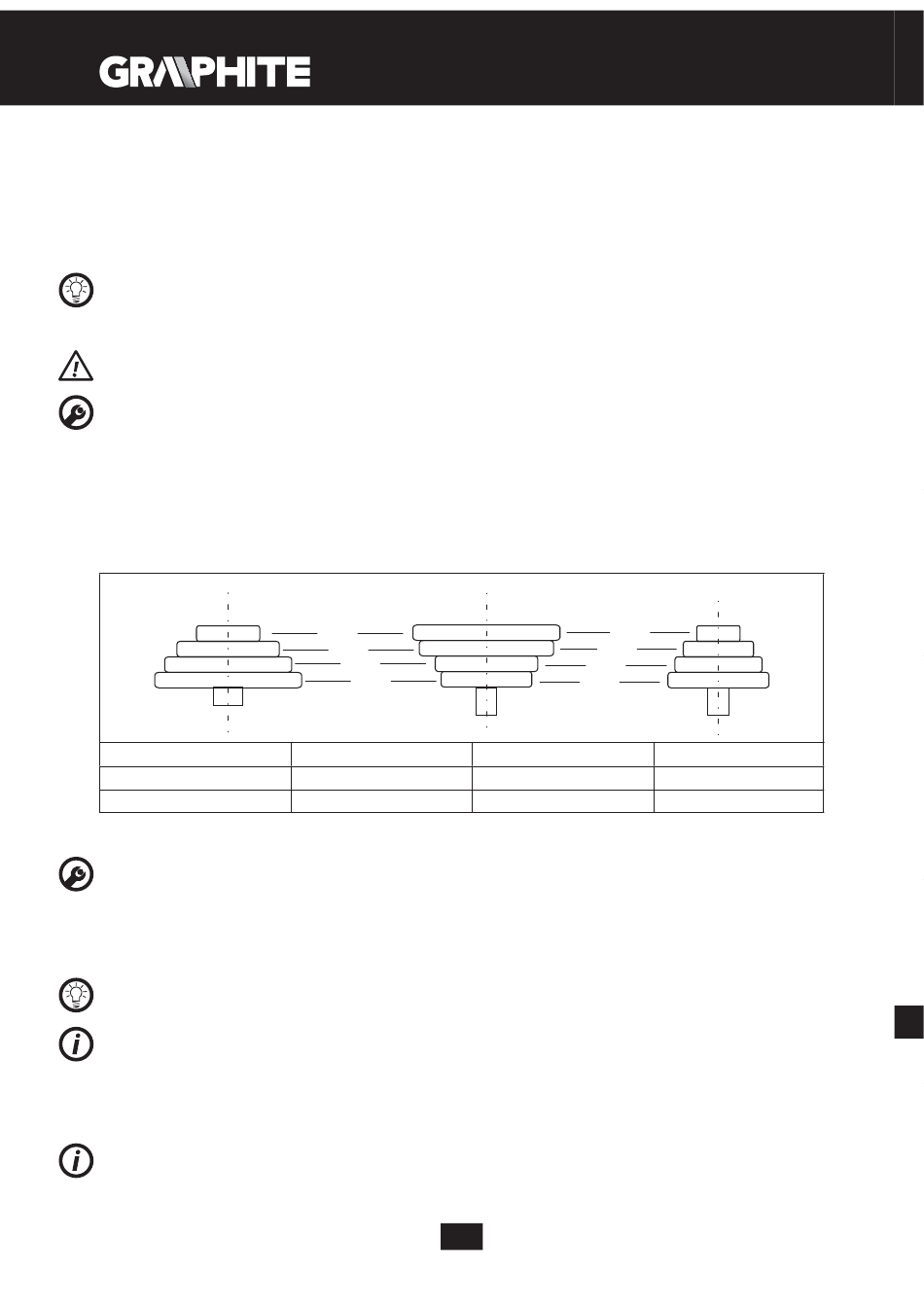

Zemāk tabulā ir paradīts ķīļsiksnu novietojums uz siksnas skriemeļiem noteiktiem darbvārpstas ātrumiem (min
DARBVĀRPSTA
1. D – 1 425
5. C – 2 790
9. C – 4 1600
DARBINSTRUMENTU PIESTIPRINĀŠANA
Atslēgt elektroinstrumentu no barošanas.
●
Pacelt urbjpatronas aizsegu (
●
Ielikt atslēgu viena no urbjpatronas (
●
Atvērt žokļus līdz nepieciešamam platumam.
●
Ielikt urbi urbjpatronas (
●
Novietot atslēgu pēc kārtas trijās urbjpatronas korpusa atverēs un aizvērt žokļus.
●
Nolaist urbjpatronas aizsegu (
Vienmēr ir jāatceras, ka atslēga ir jāizņem no urbjpatronas pēc urbja izņemšanas vai ielikšanas.
Ieliekot jaunu urbi, pēc elektroinstrumenta ieslēgšanas ir jāskatās, vai griešanās laikā nenotiek pārmērīgā
urbja sišanās, kas norāda uz neatbilstošu piestiprināšanu urbjpatronā vai urbja izliekumu. Ja tiks konstatēta
sišana, nepieciešams izslēgt elektroinstrumentu un pārbaudīt urbja piestiprināšanu un tā stāvokli. Ir regulāri
jāpārbauda urbjpatronas stāvoklis pirms katras elektroinstrumenta lietošanas reizes.
URBŠANAS DZIĻUMA REGULĀCIJA
Urbjot viena un tā paša dziļuma urbumus, nepieciešams izmantot urbšanas dziļuma ierobežotāju. Izvēlēties
nepieciešamo vērtību uz urbšanas dziļuma skalas (7), griežot urbšanas dziļuma regulācijas grieztuvīti (6)
(D zīm.). Pēc nepieciešamās vērtības uzlikšanas darbvārpstu var nolaist līdz iestatītam dziļumam.
9).
10) un pārbīdīt dzinēju darbvārpstas virzienā.
9) un nofiksēt to ar skrūvi.
A
B
C
D
2. C – 1 560
6. D – 3 860
10. A – 3 1710
19).
5) korpusa atverēm.
5)atverē līdz galam.
19).
98
1
2
3
4
3. D – 2 645
7. A – 2 1275
11. B – 4 2060
10).
-1 ).
DZINĒJS
4. B – 1 730
8. B – 3 1350
12. A – 4 2545
