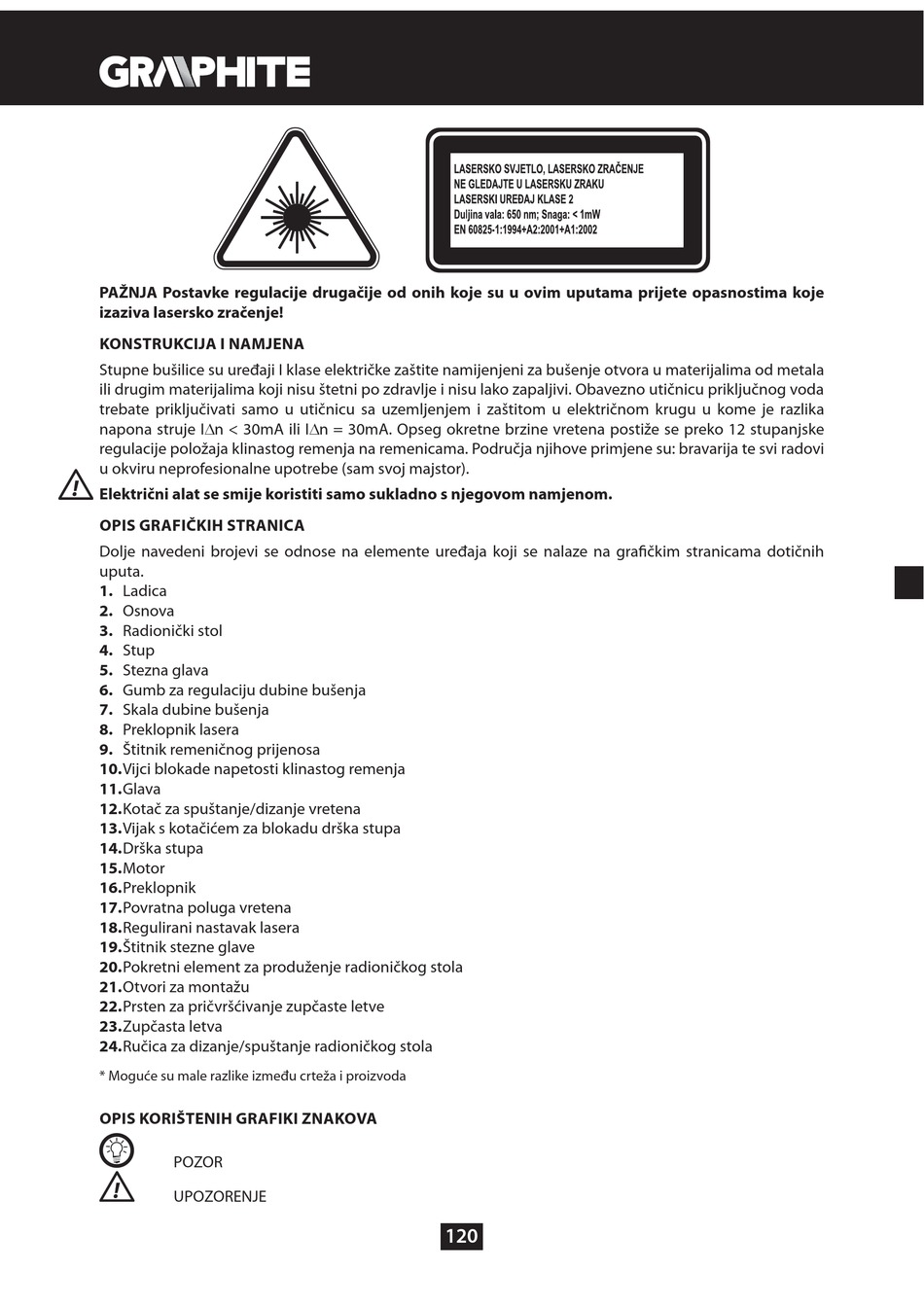

PAŽNJA Postavke regulacije drugačije od onih koje su u ovim uputama prijete opasnostima koje
izaziva lasersko zračenje!
KONSTRUKCIJA I NAMJENA
Stupne bušilice su uređaji I klase električke zaštite namijenjeni za bušenje otvora u materijalima od metala
ili drugim materijalima koji nisu štetni po zdravlje i nisu lako zapaljivi. Obavezno utičnicu priključnog voda
trebate priključivati samo u utičnicu sa uzemljenjem i zaštitom u električnom krugu u kome je razlika
napona struje In < 30mA ili In = 30mA. Opseg okretne brzine vretena postiže se preko 12 stupanjske
regulacije položaja klinastog remenja na remenicama. Područja njihove primjene su: bravarija te svi radovi
u okviru neprofesionalne upotrebe (sam svoj majstor).
Električni alat se smije koristiti samo sukladno s njegovom namjenom.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koji se nalaze na grafičkim stranicama dotičnih
uputa.
1. Ladica
2. Osnova
3. Radionički stol
4. Stup
5. Stezna glava
6. Gumb za regulaciju dubine bušenja
7. Skala dubine bušenja
8. Preklopnik lasera
9. Štitnik remeničnog prijenosa
10. Vijci blokade napetosti klinastog remenja
11. Glava
12. Kotač za spuštanje/dizanje vretena
13. Vijak s kotačićem za blokadu drška stupa
14. Drška stupa
15. Motor
16. Preklopnik
17. Povratna poluga vretena
18. Regulirani nastavak lasera
19. Štitnik stezne glave
20. Pokretni element za produženje radioničkog stola
21. Otvori za montažu
22. Prsten za pričvršćivanje zupčaste letve
23. Zupčasta letva
24. Ručica za dizanje/spuštanje radioničkog stola
* Moguće su male razlike između crteža i proizvoda
OPIS KORIŠTENIH GRAFIKI ZNAKOVA
POZOR
UPOZORENJE
