REGULÁCIA A NASTAVENIA PRACOVNÉHO STOLA
Pracovný stôl (3) je pomocou skrutky upevnený na objímku stĺpa (14). Polohu stola možno meniť vo
vodorovnej osi v rozsahu od 0
Pracovný stôl (3) nastavte tak, aby medzi vrchným okrajom obrábaného predmetu a ostrím vrtáka bol
dostatočný odstup. Pri vŕtaní dlhších kúskov materiálu môžete zväčšiť plochu pracovného stola tak, že
rozložíte jeho pohyblivé časti na predĺženie pracovného stola (20) (po predchádzajúcom uvoľnení skrutiek
s krídlovou hlavou (a), ktoré sa nachádzajú na spodnej strane pracovného stola) (obr. A).
Pracovný stôl (3) po uvoľnení aretačnej skrutky objímky stĺpa (13) možno otočiť na stĺpe v prípade obrábania
vysokého predmetu, ktorý sa vtedy upevňuje priamo na podstavec (2).
Pracovný stôl a podstavec stĺpovej vŕtačky sú vybavené drážkami na upevnenie úchytov zveráka
alebo svoriek na znehybnenie obrábaného predmetu. Obrábaný predmet vždy upevnite
v skrutkovom strojovom zveráku alebo inom upevňovacom skľučovadle. Tým môžete znížiť riziko
súvisiace s možnou haváriou.
REGULÁCIA RÝCHLOSTI OTÁČANIA VRETENA
Pred výmenou alebo nastavovaním klinových remeňov vyberte konektor z napájacej zásuvky.
Rýchlosť otáčania vretena záleží od umiestnenia klinového remeňa na kužeľových remeniciach prevodu.
●
Odpojte vŕtačku od zdroja elektrického napätia.
●
Otvorte kryt remeňového prevodu (
●
Uvoľnite aretačné skrutky napnutia klinových remeňov (
●
Klinový remeň založte na príslušné výstupky v remeniciach.
●
Motor presuňte opačným smerom od vretena.
●
Skontrolujte, či napnutie klinových remeňov je správne – dotiahnite aretačné skrutky napnutia klinových
remeňov (10).
●
Kryt remeňového prevodu (

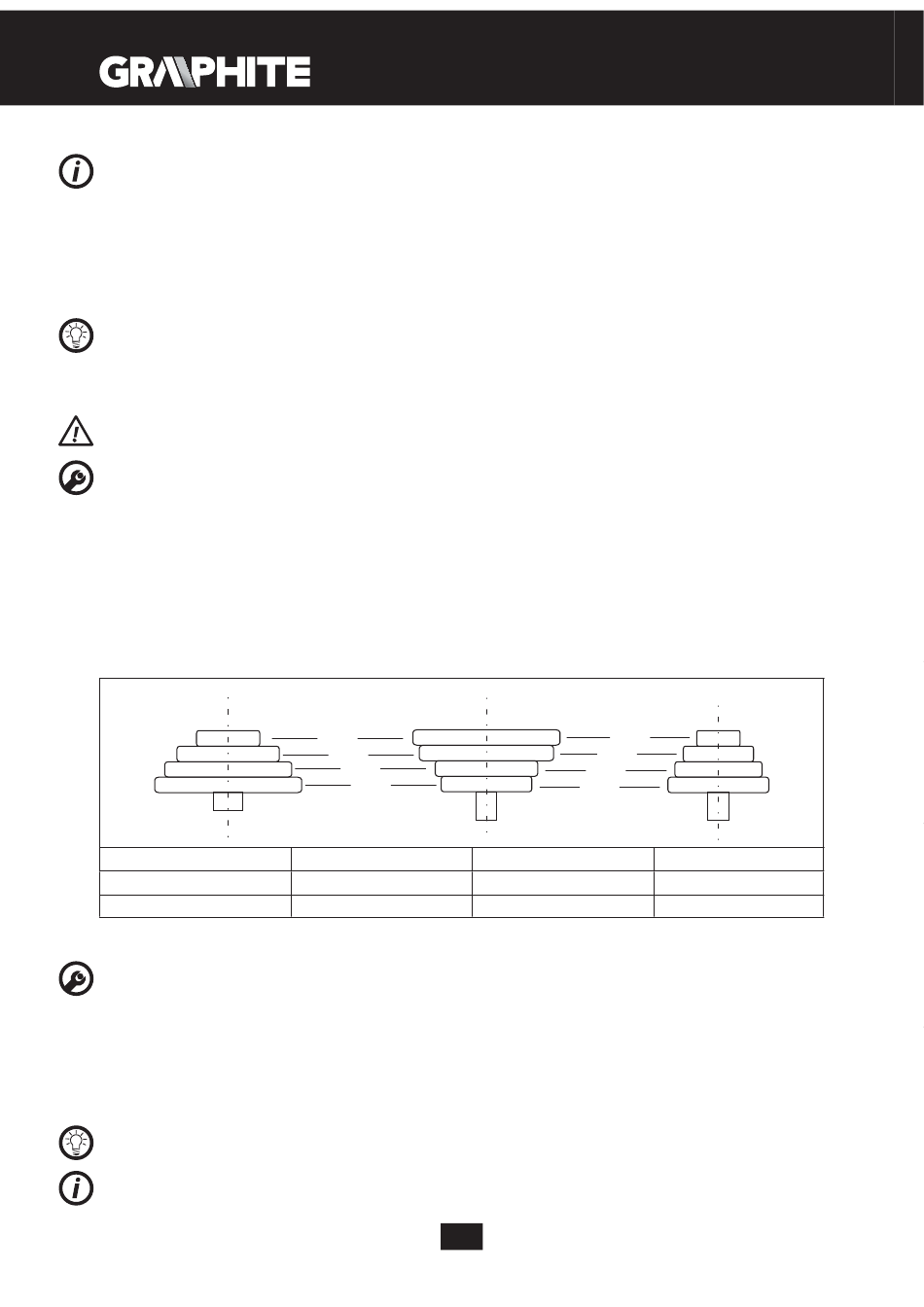

Nasledujúca tabuľka ilustruje umiestnenie klinových remeňov na remeniciach pre jednotlivé rýchlosti
-1
vretena (min
).
VRETENO
1.
D – 1
425
5.
C – 2
790
9.
C – 4 1600
UPEVŇOVANIE PRACOVNÝCH NÁSTROJOV
Odpojte vŕtačku od zdroja elektrického napätia.
●
Zdvihnite kryt skľučovadla vŕtačky (
●
Kľúčik vložte do jedného z otvorov na obvode skľučovadla vŕtačky (
●
Čeľuste otvorte do požadovanej šírky.
●
Valcovú stopku vrtáka vsuňte na doraz do otvoru skľučovadla vŕtačky (
●
Pomocou kľúča (tak, že ho budete postupne vkladať do troch otvorov po obvode skľučovadla vŕtačky)
zatisnite čeľuste skľučovadla okolo stopky vrtáka.
●
Spustite kryt skľučovadla vŕtačky (
Pamätajte vždy na to, že kľúč treba po ukončení činností súvisiacich so zakladaním alebo vykladaním
vrtáka zo skľučovadla vŕtačky vybrať.
V prípade, že ste založili nový vrták, spustite náradie a pozorujte, či vrták počas otáčania príliš nevibruje, čo
by mohlo znamenať, že vrták je v skľučovadle nesprávne upevnený, alebo je pokrivený. Ak ste zaregistrovali
0
0
do 45
(vpravo alebo vľavo pri použití stupnice) po uvoľnení skrutky.
9).
9) zatvorte a zaistite závitom.
A
B
C
D
2.
C – 1
560
6.
D – 3
860
10.
A – 3 1710
19).
19).
74
10) a presuňte motor v smere vretena.
1
2
3
4
3.
D – 2
645
7.
A – 2 1275
11.
B – 4 2060
5).
5).
MOTOR
4.
B – 1
730
8.
B – 3 1350
12.
A – 4 2545
