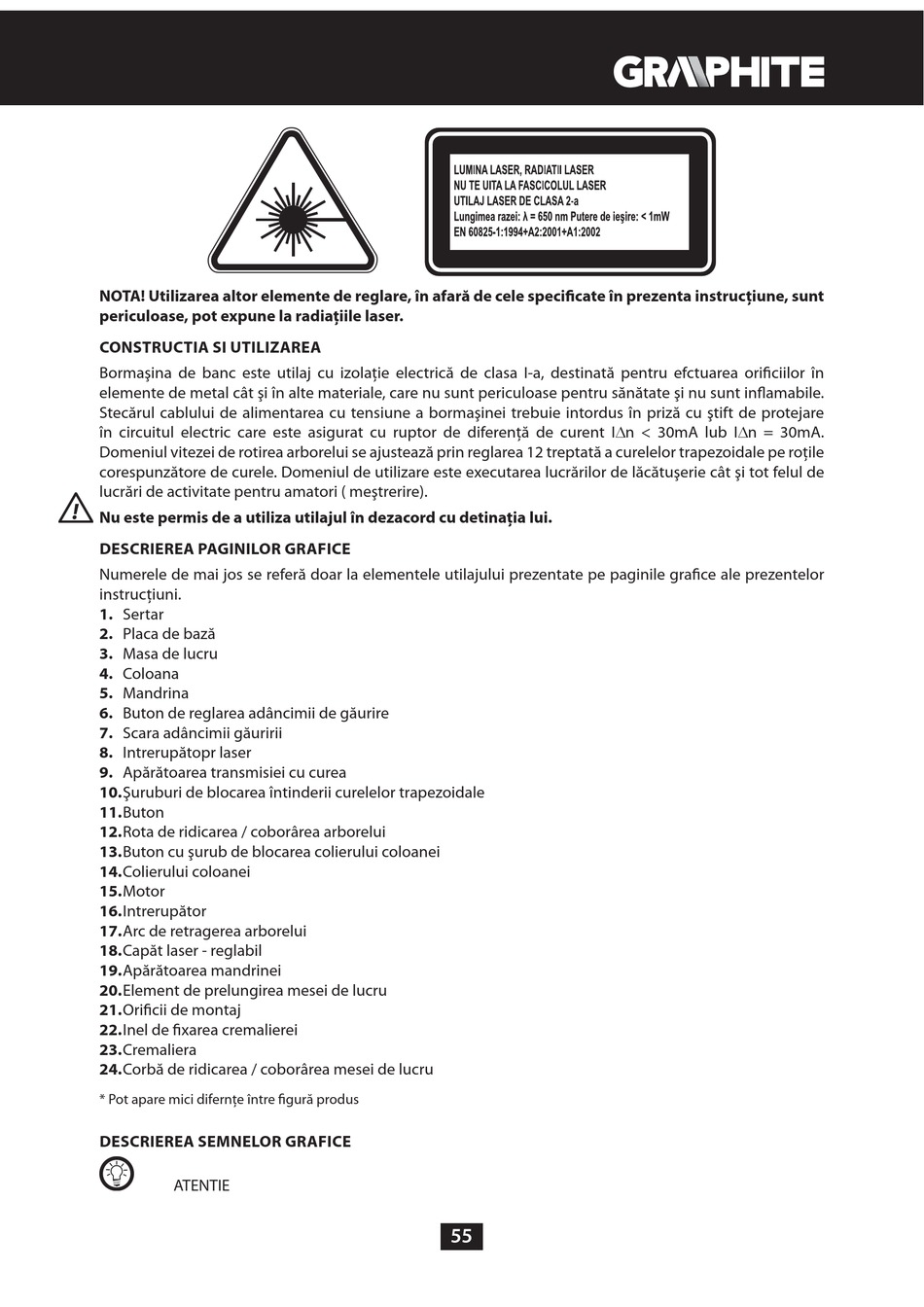

GRAPHITE 59G895 Betriebsanleitung Seite 55

NOTA! Utilizarea altor elemente de reglare, în afară de cele specificate în prezenta instrucţiune, sunt
periculoase, pot expune la radiaţiile laser.
CONSTRUCTIA SI UTILIZAREA
Bormaşina de banc este utilaj cu izolaţie electrică de clasa I-a, destinată pentru efctuarea orificiilor în
elemente de metal cât şi în alte materiale, care nu sunt periculoase pentru sănătate şi nu sunt inflamabile.
Stecărul cablului de alimentarea cu tensiune a bormaşinei trebuie intordus în priză cu ştift de protejare
în circuitul electric care este asigurat cu ruptor de diferenţă de curent In < 30mA lub In = 30mA.
Domeniul vitezei de rotirea arborelui se ajustează prin reglarea 12 treptată a curelelor trapezoidale pe roţile
corespunzătore de curele. Domeniul de utilizare este executarea lucrărilor de lăcătuşerie cât şi tot felul de
lucrări de activitate pentru amatori ( meştrerire).
Nu este permis de a utiliza utilajul în dezacord cu detinaţia lui.
DESCRIEREA PAGINILOR GRAFICE
Numerele de mai jos se referă doar la elementele utilajului prezentate pe paginile grafice ale prezentelor
instrucţiuni.
1. Sertar
2. Placa de bază
3. Masa de lucru
4. Coloana
5. Mandrina
6. Buton de reglarea adâncimii de găurire
7. Scara adâncimii găuririi
8. Intrerupătopr laser
9. Apărătoarea transmisiei cu curea
10. Şuruburi de blocarea întinderii curelelor trapezoidale
11. Buton
12. Rota de ridicarea / coborârea arborelui
13. Buton cu şurub de blocarea colierului coloanei
14. Colierului coloanei
15. Motor
16. Intrerupător
17. Arc de retragerea arborelui
18. Capăt laser - reglabil
19. Apărătoarea mandrinei
20. Element de prelungirea mesei de lucru
21. Orificii de montaj
22. Inel de fixarea cremalierei
23. Cremaliera
24. Corbă de ridicarea / coborârea mesei de lucru
* Pot apare mici difernţe între figură produs
DESCRIEREA SEMNELOR GRAFICE
ATENTIE
