Delovno mizo (3) je treba tako nastaviti, da je med gornjim robom obdelovanega predmeta in rezilom
svedra zadosten razmik. V primeru vrtanja daljših kosov materiala je mogoče povečati površino delovne
mize z razširitvijo gibljivih elementov podaljška delovne mize (20) (ob predhodni sprostitvi vijakov z
metuljasto glavo (a), nameščenih na spodnjo stran delovne mize) (slika A).
Delovno mizo (3) je po sprostitvi vijaka z ročko za blokado objemke stebra (13) mogoče obrniti na steber,
če pride do potrebe po obdelavi visokega predmeta, ki ga je v tem primeru treba pritrditi neposredno na
podstavek (2).
Delovna miza in podstavek stebrnega vrtalnika sta opremljena z utori za pritrditev vpenjal primeža
ali sponk z namenom fiksiranja obdelovanega predmeta. Obdelovani predmet je treba vedno vpeti
v vijačni strojni primež ali v drugo vpenjalo za fiksiranje. Zahvaljujoč temu se izognete nesrečam.
REGULACIJA VRTILNE HITROSTI VRETENA
Pred menjavo ali regulacijo klinastih jermenov je treba izvleči vtič iz napajalne vtičnice.
Vrtilna hitrost vretena je odvisna od namestitve klinastega jermena na stožčastih jermenskih kolesih
gonila.
●
Izklopite vrtalnik iz napajanja.
●
Odprite ohišje jermenskega gonila (
●
Sprostite vijake blokade napetja klinastih jermenov (
●
Namestite klinasti jermen v ustrezne izbokline na jermenskih kolesih.
●
Motor pomaknite v nasprotni smeri od vretena.
●
Preverite, če je napetje klinastih jermenov ustrezno – privijte vijake blokade napetja klinastih jermenov
(10).
●
Z vijakom zaprite in zavarujte ohišje jermenskega gonila (

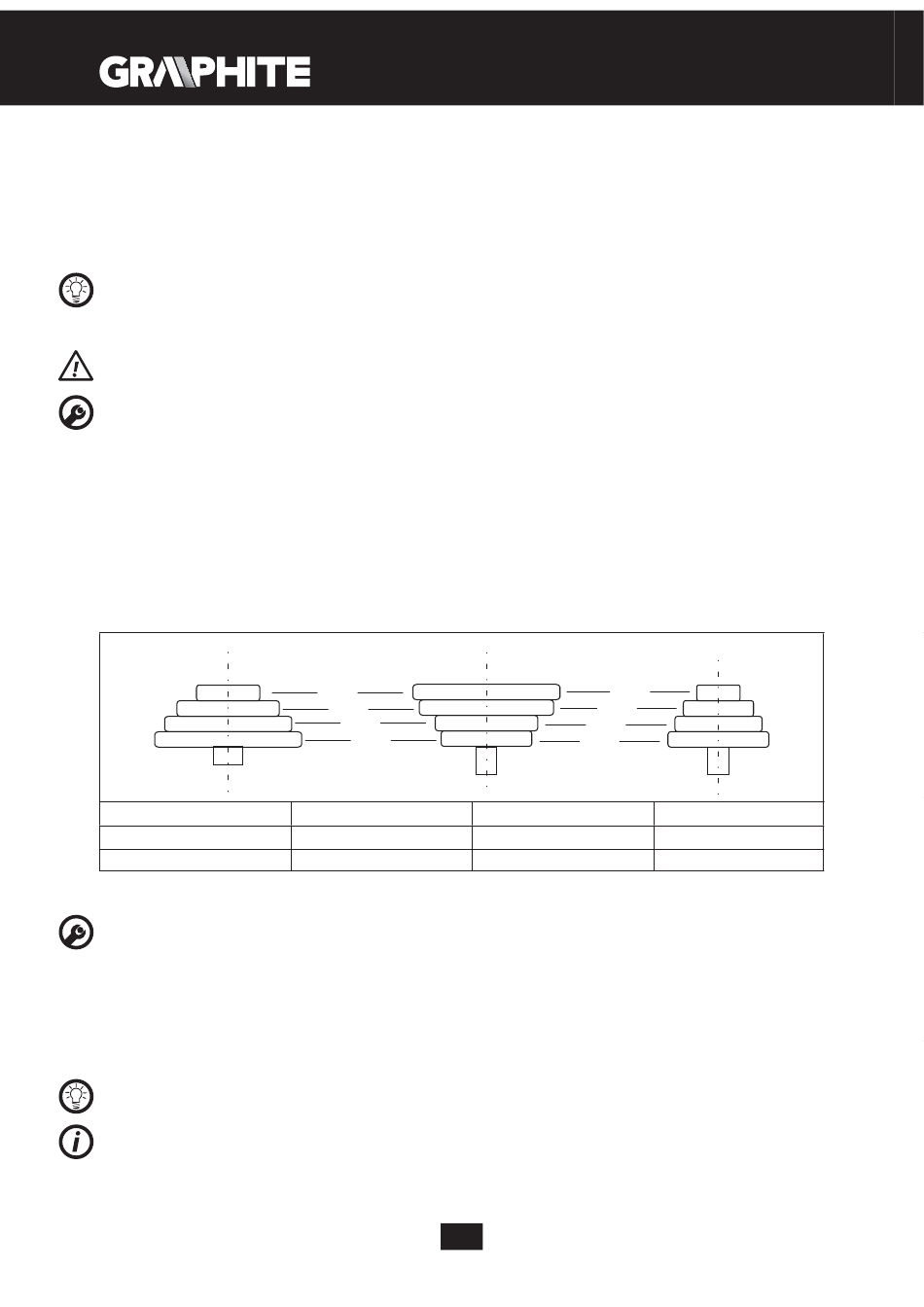

Spodnja tabela prikazuje položaj klinastih jermenov na jermenskih kolesih za posamezne hitrosti vretena
(min -1 ).
VRETENO
1. D – 1 425
5. C – 2 790
9. C – 4 1600
PRITRDITEV DELOVNIH ORODIJ
Izklopite vrtalnik iz napajanja.
●
Dvignite zaslon vrtalnega vpenjala (
●
Vložite ključek v eno izmed odprtin na obodu vrtalnega vpenjala
●
Razpnite čeljusti na želeno mero.
●
Valjasto steblo svedra vložite do naslona v odprtini vrtalnega vpenjala (
●
S pomočjo ključa (zaporedoma zategnite odprtine na obodu vrtalnega vpenjala) privijte čeljusti vpenjala
na steblo svedra.
●
Spustite zaslon vrtalnega vpenjala (
Zapomnite si, da je treba ključ po zaključku dejavnosti, povezanih z vpenjanjem ali odstranitvijo
svedra, izvleči iz vrtalnega vpenjala.
V primeru privitja novega svedra je treba po zagonu opazovati, ali med vrtenjem ne pride do prekomernega
tresenja svedra, kar lahko priča o nepravilni namestitvi v vrtalno vpenjalo ali o ukrivljenju svedra. Če je
opaženo tresenje, je treba odklopiti vrtalnik ter preveriti vpetje svedra in njegovo stanje. Pred vsakršno
uporabo vrtalnika je treba vedno preveriti stanje vrtalnega vpenjala.
9).
A
B
C
D
2. C – 1 560
6. D – 3 860
10. A – 3 1710
19).
19).
82
10) in premaknite motor v smeri vretena.
9).
1
2
3
4
3. D – 2 645
7. A – 2 1275
11. B – 4 2060
(5).
5).
MOTOR
4. B – 1 730
8. B – 3 1350
12. A – 4 2545
