GRAPHITE 59G895 Betriebsanleitung Seite 148

Spegnimento
●
Premere il pulsante rosso (
In caso di emergenza chiudere il coperchio dell'interruttore, il che provoca lo spegnimento automatico
del trapano. Nel caso di caduta di tensione nel circuito di controllo si disattivano i relè. Anche dopo il
ritorno della tensione, per motivi di sicurezza il trapano non si accende autonomamente. È necessario
riaccenderlo con l'interruttore.
REGOLAZIONE DEL PIANO DI LAVORO
Il piano di lavoro (3) è fissato mediante una vite al fissaggio alla colonna (14). La posizione del piano di lavoro
può essere regolata attorno a un asse orizzontale nell'ambito da 0
scala graduata) dopo aver allentato la vite.
Il piano di lavoro (3) va regolato in maniera che tra il bordo superiore dell'oggetto in lavorazione e la
punta del trapano vi sia spazio sufficiente. Nel caso di foratura di elementi lunghi, è possibile aumentare la
superficie del piano di lavoro, facendo scorrere le parti mobili di estensione del piano di lavoro (20) (dopo
avere allentato le viti a farfalla (a) poste sul lato inferiore del piano di lavoro) (dis. A).
Il piano di lavoro (3) dopo aver allentato la vite di blocco del fissaggio alla colonna (13) può essere ruotato
dietro alla colonna, se è necessario lavorare un oggetto alto, che in tal caso verrà fissato direttamente sul
basamento (2).
Il piano di lavoro e il basamento del trapano a colonna sono forniti di scanalature per fissare una
morsa o un morsetto per tenere fermo il pezzo in lavorazione. Il pezzo in lavorazione va sempre
fissato mediante una morsa a vite o altro sistema di fissaggio. In questo modo si evita il rischio di
incidenti.
REGOLAZIONE DELLA VELOCITÀ DELL'ALBERINO
Prima di sostituire o regolare le cinghie trapezoidali estrarre la spina dalla presa di alimentazione.
La velocità di rotazione dell'alberino dipende dalla posizione della cinghia trapezoidale sulle pulegge
coniche della trasmissione.
●
Scollegare il trapano dall'alimentazione.
●
Aprire la protezione della trasmissione a cinghia (
●
Allentare le viti di blocco della tensione delle cinghie trapezoidali (
l'alberino.
●
Inserire la cinghia trapezoidale nelle opportune scanalature delle pulegge.
●
Allontanare il motore dall'alberino.
●
Controllare che la tensione delle cinghie trapezoidali sia corretta – serrare le viti di blocco della tensione
delle cinghie trapezoidali (10).
●
Chiudere la protezione della trasmissione a cinghia (

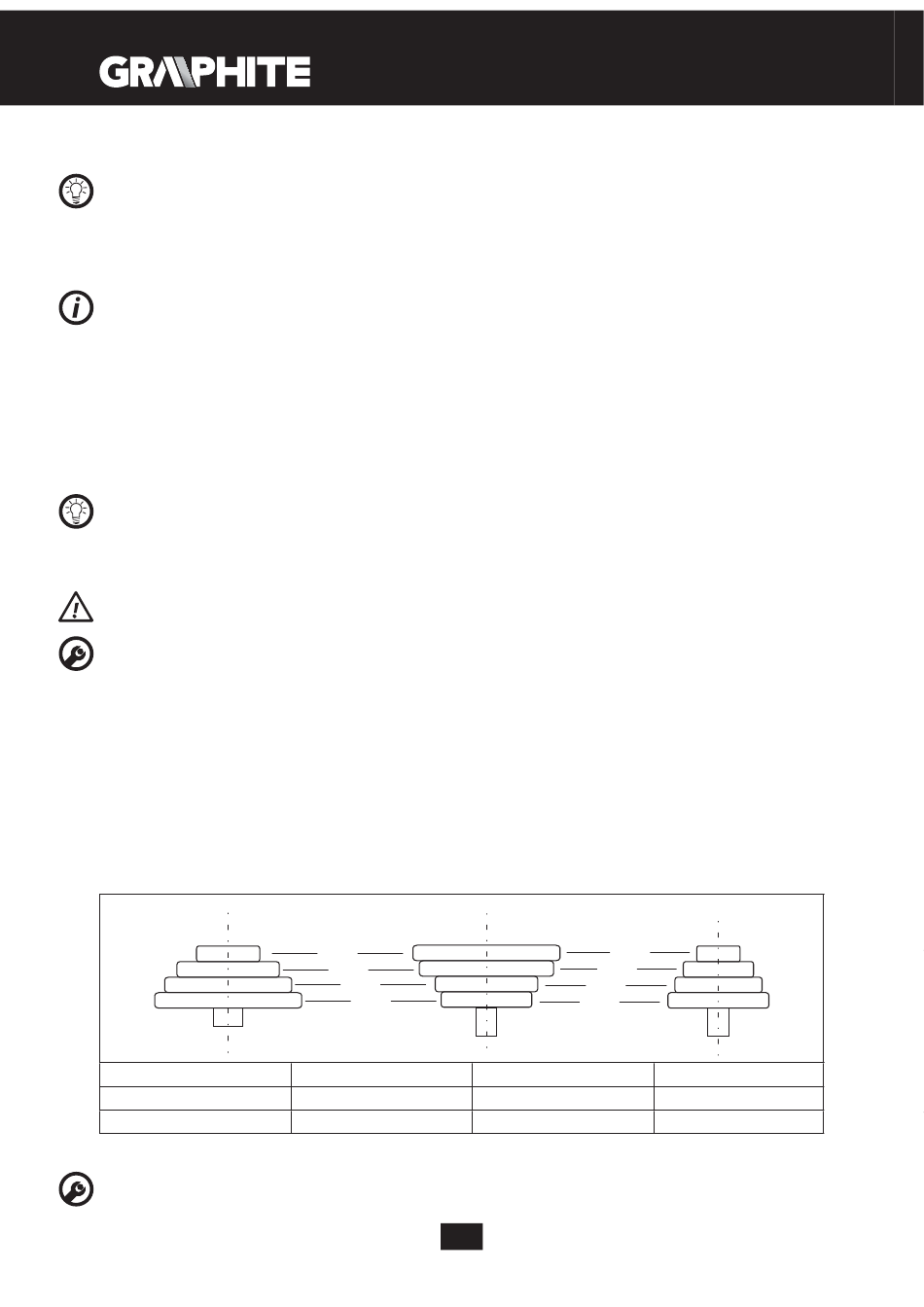

La tabella seguente illustra la posizione delle cinghie trapezoidali sulle pulegge per determinate velocità
dell'alberino (min -1
).
ALBERINO
1. D – 1 425
5. C – 2 790
9. C – 4 1600
FISSAGGIO DEGLI UTENSILI DI LAVORO
Scollegare il trapano dall'alimentazione.
●
Sollevare la protezione del mandrino (
O) dell'interruttore.
9).
A
B
C
D
2. C – 1 560
6. D – 3 860
10. A – 3 1710
19).
148
0 0
a 45 (a destra o a sinistra, utilizzando la
10) e far scorrere il motore in verso
9) e fissarla con la vite.
1
2
3
4
3. D – 2 645
7. A – 2 1275
11. B – 4 2060
MOTORE
4. B – 1 730
8. B – 3 1350
12. A – 4 2545
