REGULACIJA I POSTAVKE RADNOG STOLA
Radni stol (3) pričvršćen je uz pomoć vijka do drška stupa (14). Poziciju stola možete mijenjati u vodoravnom
0
položaju u rasponu od 0
do 45
Radni stol (3) trebate postaviti tako da između gornjeg ruba predmeta koji obrađujete i oštrice svrdla bude
odgovarajući razmak. U slučaju bušenja dužih komada materijala moguće je povećati površine radnog
stola, tako što ćete raširiti njegove pokretne elemente koji služe za produživanje radne površine (20) (no
ranije trebate popustiti vijke s leptir glavama (a) koji su smješteni s donje strane radnog stola) (crtež A).
Radni stol (3) nakon popuštanja vijka s kotačićem za blokadu drška stupa (13) moguće je okrenuti na stupu, ako
se pojavi potreba obrade visokog predmeta koji se u tom slučaju pričvršćuje neposredno na postolju. (2).
Radni stol i postolje stupne bušilice opremljen je / opremljeni su žljebovima za pričvršćenje
držača škripca ili stezaljki kako bi se pričvrstio predmet koji obrađujemo. Predmet koji obrađujete
uvijek treba pričvrstiti u strojni škripac, ili pričvrstiti nekim drugim predmetom za pričvršćivanje.
Zahvaljujući tome izbjegavate mogućnost od nastajanja nesretnih slučajeva.
REGULACIJA BRZINE OKRETAJA VRETENA
Prije nego zamijenite ili regulirate klinaste remene izvadite utičnicu iz mreže napajanja.
Brzina okretaja vretena ovisi o mjestu klinastog remena na stožastim remenicama prijenosa.
●
Isključite uređaj iz mreže napajanja.
●
Otvorite štitnik remeničnog prijenosa (
●
Popustite vijke blokade napetosti klinastog remenja (
●
Namjestite klinasti remen na odgovarajuće otvore na remenicama.
●
Pomaknite motor u suprotnom smjeru od smjera vretena.
●
Provjerite je li napetost klinastog remenja pravilna – pričvrstite vijke blokade napetosti klinastog remenja (
●
Zatvorite štitnik remeničnog prijenosa (

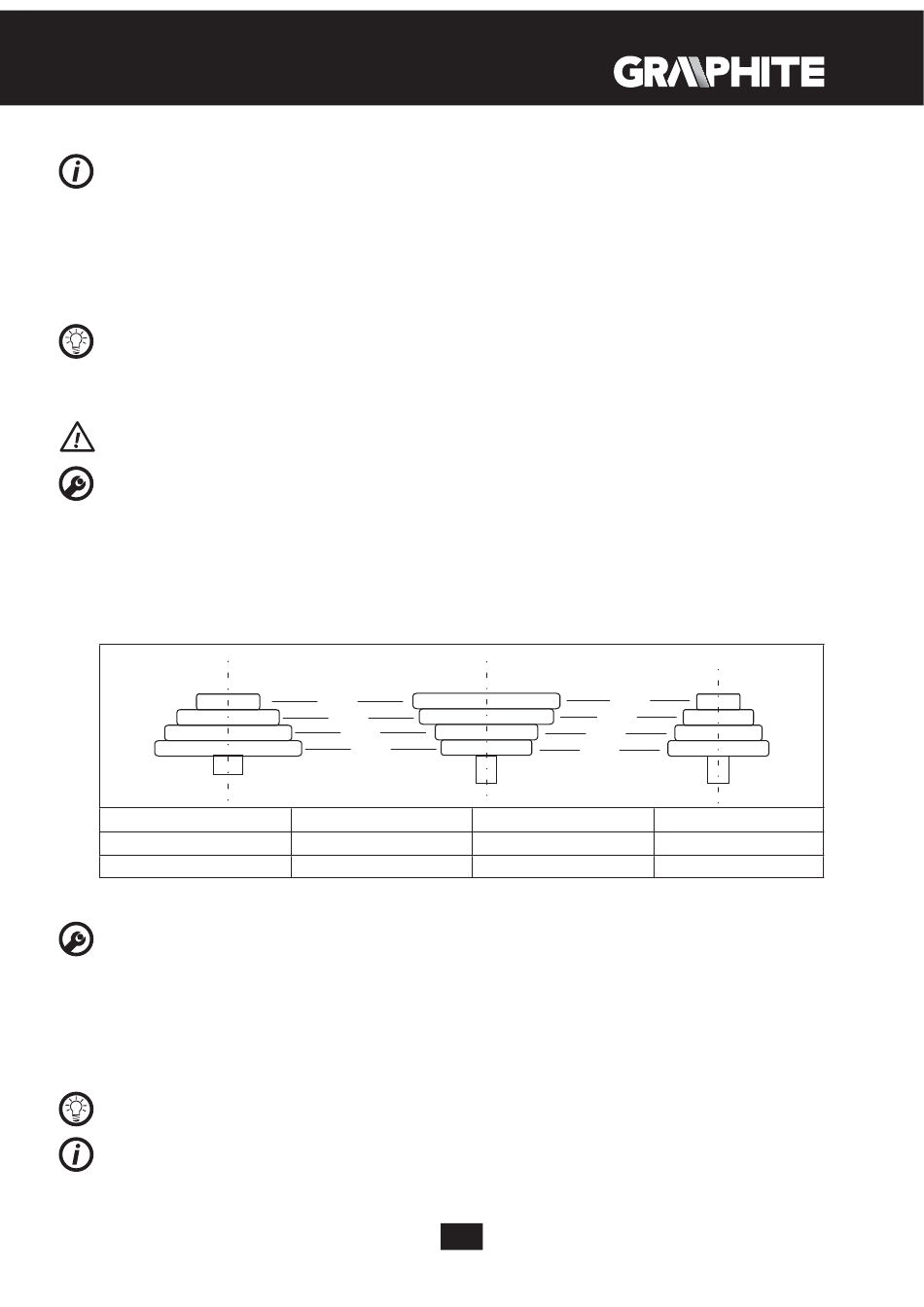

Donja tablica prikazuje mjesto gdje se nalazi klinasti remeni na remenicama za pojedine brzine vretena (min
VRETENO
1.
D – 1
425
5.
C – 2
790
9.
C – 4 1600
STAVLJANJE RADNIH UREĐAJA
Isključite uređaj iz mreže napajanja.
●
Dignite štitnik stezne glave (
●
Stavite ključ u jedan od otvora na obodu stezne glave.(
●
Rastvorite čeljust na željenu veličinu.
●
Stavite valjkasti nastavak svrdla u otvor stezne glave (
●
Uz pomoć ključa (koji ćete stavljat za redom u tri otvora na obodu stezne glave) stegnite čeljust glave na
nastavku svrdla.
●
Spustite štitnik stezne glave (
Uvijek pamtite da morate isključiti ključ od stezne glave nakon završetka svih radova vezanih uz
stavljanje ili vađenje svrdla.
Kad stavljate novo svrdlo nakon pokretanja uređaja morate promatrati da li tijekom vrtnje ne dolazi do
prekomjernog udaranja svrdla, što bi moglo značiti da je svrdlo nepravilno namješteno u steznoj glavi ili da
je iskrivljeno. Ako primijetite udaranje isključite bušilicu i provjerite pričvršćivanje svrdla i njegovo stanje.
Redovito kontrolirajte stanje stezne glave prije svake upotrebe uređaja.
0
(u desno ili lijevo koristeći pri tome podjelnik) nakon što popustite vijak.
9).
9) i osigurajte s vijkom.
A
B
C
D
2.
C – 1
560
6.
D – 3
860
10.
A – 3 1710
19).
19).
123
10) i pomaknite motor u smjeru vretena.
1
2
3
4
3.
D – 2
645
7.
A – 2 1275
11.
B – 4 2060
5).
5) sve dok ne osjetite otpor.
10).
-1
).
MOTOR
4.
B – 1
730
8.
B – 3 1350
12.
A – 4 2545
