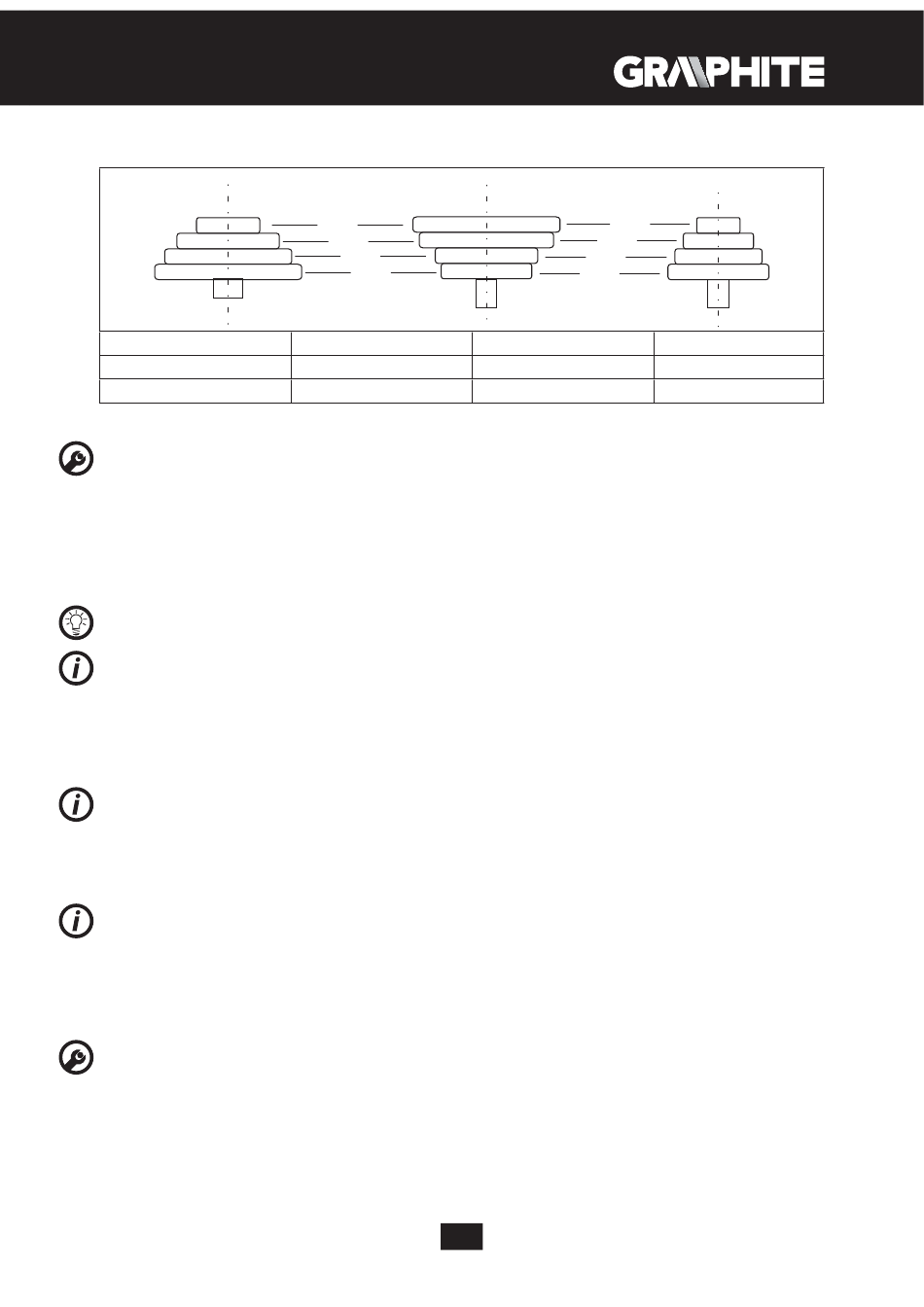

Долната таблица илюстрира разположението на клиновидните ремъци върху ремъчните колела при
отделните скорости на шпиндела (min
ШПИНДЕЛ
1. D – 1 425
5. C – 2 790
9. C – 4 1600
ЗАКРЕПВАНЕ НА РАБОТНИТЕ ИНСТРУМЕНТИ
Изключваме бормашината от захранването.
●
Повдигаме кожуха на патронника (
●
Пъхаме ключа в един от отворите върху корпуса на патронника (
●
Рзтваряме челюстите до желания размер.
●
Пъхаме цилиндричната основа на свредлото докрай в отвора на патрронника (
●
С помощта на ключа (който пъхаме във всеки един от трите отвора върху корпуса на патронника),
притискайки челюстите на патронника около основата на свредлото.
●
Снемаме кожуха на патронника (
Обезателно трябва да се помни, че след приключване на операциите свързани с монтирането
и изваждането на свредлото, следва да се извади ключа от патронника.
След инсталирането на ново свредло трябва да се наблюдава дали при въртенето не се появява
прекомерно хлопане на свредлото, което би могло да означава, че свредлото е неправилно закрепено
или изкривено. Ако бъде забелязано хлопане, бормашината трябва да се изключи и да се провери
закрепването на средлото и неговото състояние. Преди всяка употреба на бормашината следва да се
проверява състоянието на патронника.
РЕГУЛИРАНЕ НА ДЪЛБОЧИНАТА НА ПРОБИВАНЕ
При пробиването на редица отвори с еднаква дълбочина трябва да се използва ограничител на
дълбочината на пробиване. Настройваме желаната стойност върху скалата на пробиване (7) въртейки
копчето за регулиране на дълбочината на пробиване (6) (черт. D). След настройката на желаната
стойност шпинделът може да бъде спуснат само до настроената стойност.
ПОДАВАНЕ НА ВТУЛКАТА НА ШПИНДЕЛА
Подаването на втулката на шпиндела се осъществява посредством колелото за снемане/повдигане
на шпиндела (12), което се завърта ръчно. Следва да се провери дали подаването се осъществява
плавно и не особено бързо. Изтеглянето на втулката на шпиндела до първоначалното положение се
осъществява с помощта на възвратна пружина (17).
РАБОТАТА НА ЛАЗЕРА
Употреба на лазерния генератор
Лазерният лъч осигурява по-добър контрол с цел установяването на точката на пробиване.
Лазерният генератор е част от стандартното оборудване на бормашината и е предвиден за употреба
при прецизно пробиване.
●
Натискаме пусковия бутон на лазера (
●
Лазерният генератор ще започне да излъчва червени пресичащи се линии върху материала.
●
Настройваме точката на пресичането на лииите на лазера в избраното място премествайки
регулируемия накрайник на лазера (18) (черт. E).
●
Пробиването следва да се извършва в мястото на пресичането на линиите.
●
След приключване на пробиването изключваме лазера.
-1 ).
A
B
C
D
2. C – 1 560
6. D – 3 860
10. A – 3 1710
19).
19).
8).
