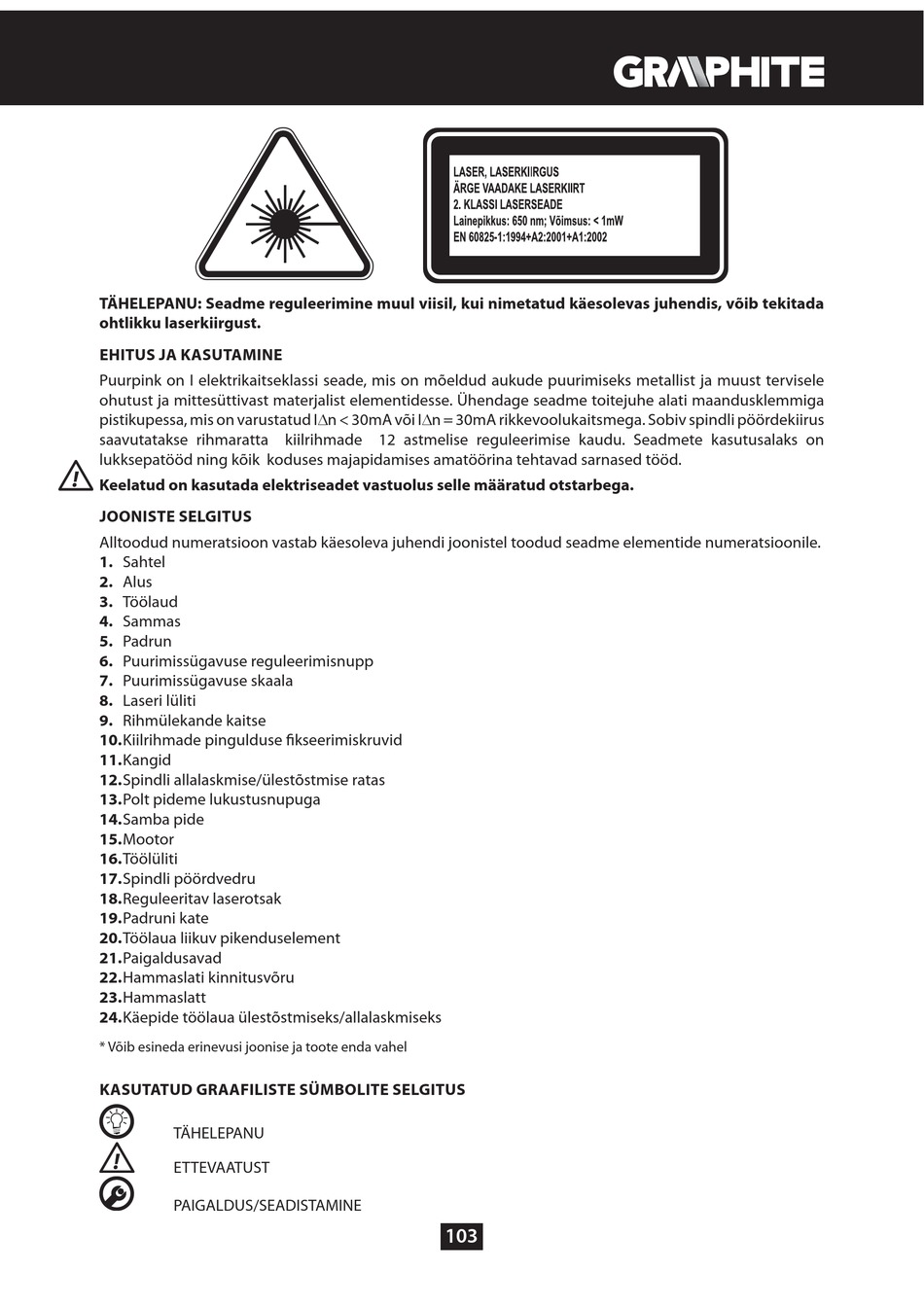

GRAPHITE 59G895 Betriebsanleitung Seite 103

TÄHELEPANU: Seadme reguleerimine muul viisil, kui nimetatud käesolevas juhendis, võib tekitada
ohtlikku laserkiirgust.
EHITUS JA KASUTAMINE
Puurpink on I elektrikaitseklassi seade, mis on mõeldud aukude puurimiseks metallist ja muust tervisele
ohutust ja mittesüttivast materjalist elementidesse. Ühendage seadme toitejuhe alati maandusklemmiga
pistikupessa, mis on varustatud In < 30mA või In = 30mA rikkevoolukaitsmega. Sobiv spindli pöördekiirus
saavutatakse rihmaratta kiilrihmade 12 astmelise reguleerimise kaudu. Seadmete kasutusalaks on
lukksepatööd ning kõik koduses majapidamises amatöörina tehtavad sarnased tööd.
Keelatud on kasutada elektriseadet vastuolus selle määratud otstarbega.
JOONISTE SELGITUS
Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.
1. Sahtel
2. Alus
3. Töölaud
4. Sammas
5. Padrun
6. Puurimissügavuse reguleerimisnupp
7. Puurimissügavuse skaala
8. Laseri lüliti
9. Rihmülekande kaitse
10. Kiilrihmade pingulduse fikseerimiskruvid
11. Kangid
12. Spindli allalaskmise/ülestõstmise ratas
13. Polt pideme lukustusnupuga
14. Samba pide
15. Mootor
16. Töölüliti
17. Spindli pöördvedru
18. Reguleeritav laserotsak
19. Padruni kate
20. Töölaua liikuv pikenduselement
21. Paigaldusavad
22. Hammaslati kinnitusvõru
23. Hammaslatt
24. Käepide töölaua ülestõstmiseks/allalaskmiseks
* Võib esineda erinevusi joonise ja toote enda vahel
KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS
TÄHELEPANU
ETTEVAATUST
PAIGALDUS/SEADISTAMINE
