GRAPHITE 59G895 Betriebsanleitung Seite 131

U slučaju havarije zatvoriti poklopac startera, što dovodi do automatskog isključivanja bušilice.
Prilikom pada napona u komandnom strujnom kolu, uključiće se reverzibilni kontaktori. Ipak,
ukoliko kasnije dođe do povratka na prethodni napon, iz bezbednosnih razloga neće doći do
samostalnog uključivanja bušilice. Potrebno je ponovo je uključiti preko startera.
REGULACIJA I POSTAVLJANJE RADNOG STOLA
Radni sto (3) pričvršćen je uz pomoć šrafova za strug stuba (14). Položaj stola može da se menja u nivou ose,
opsega od 0 0 do 45 0 (u desno ili levo, koristeći skalu) nakon otpuštanja šrafova.
Radni sto (3) potrebno je postaviti tako da između gornjeg dela predmeta za obradu i oštre burgije postoji
dovoljan razmak. U slučaju bušenja većih delova materijala moguće je povećati površinu radnog stola,
razvlačeći njegove pokretne elemente za produžavanje radnog stola (20) (nakon što se prethodno otpuste
šrafovi sa leptirastom glavom (a) koji su postavljeni na donjoj strani radnog stola) (slika A).
Radni sto (3) nakon što se otpuste šrafovi sa ručicom za blokadu stege stuba (13) moguće je obrtati na
stubu, ukoliko postoji potreba za obradom visokog predmeta, koji se u tom slučaju pričvršćuje direktno
na postolje (2).
Radni sto i postolje stubne bušilice opremljeni su žljebovima za pričvršćivanje hvatova stege ili
stezača, u cilju onemogućavanja kretanja materijala koji se obrađuje. Materijal koji se obrađuje
potrebno je uvek pričvrstiti šrafovima mašinske stege ili nekim drugim stezačem. Zahvaljujući tome
izbegava se mogućnost povređivanja nesrećnim slučajem.
REGULACIJA BRZINE OBRTAJA VRETENA
Pre promene ili regulacije klinastih kaiša potrebno je izvaditi utičnicu iz strujnog utikača.
Brzina obrataja vretena zavisi od postavljanja klinastog kaiša na kupu kruga kaišnog prenosnika.
●
Isključiti bušilicu iz struje.
●
Otvoriti zaštitu kaišnog prenosnika (
●
Otpustiti šrafove za blokadu natezanja klinastih kaiša (
●
Postaviti klinasti kaiš na odgovarajući ispust na krugu kaiša.
●
Pomeriti motor u pravcu suprotnom od vretena.
●
Proveriti da li je natezanje klinastih kaiša ispravno – pričvrstiti šrafove za blokadu natezanja klinastih
kaiša (10).
●
Zatvoriti zaštitu kaišnog prenosnika (

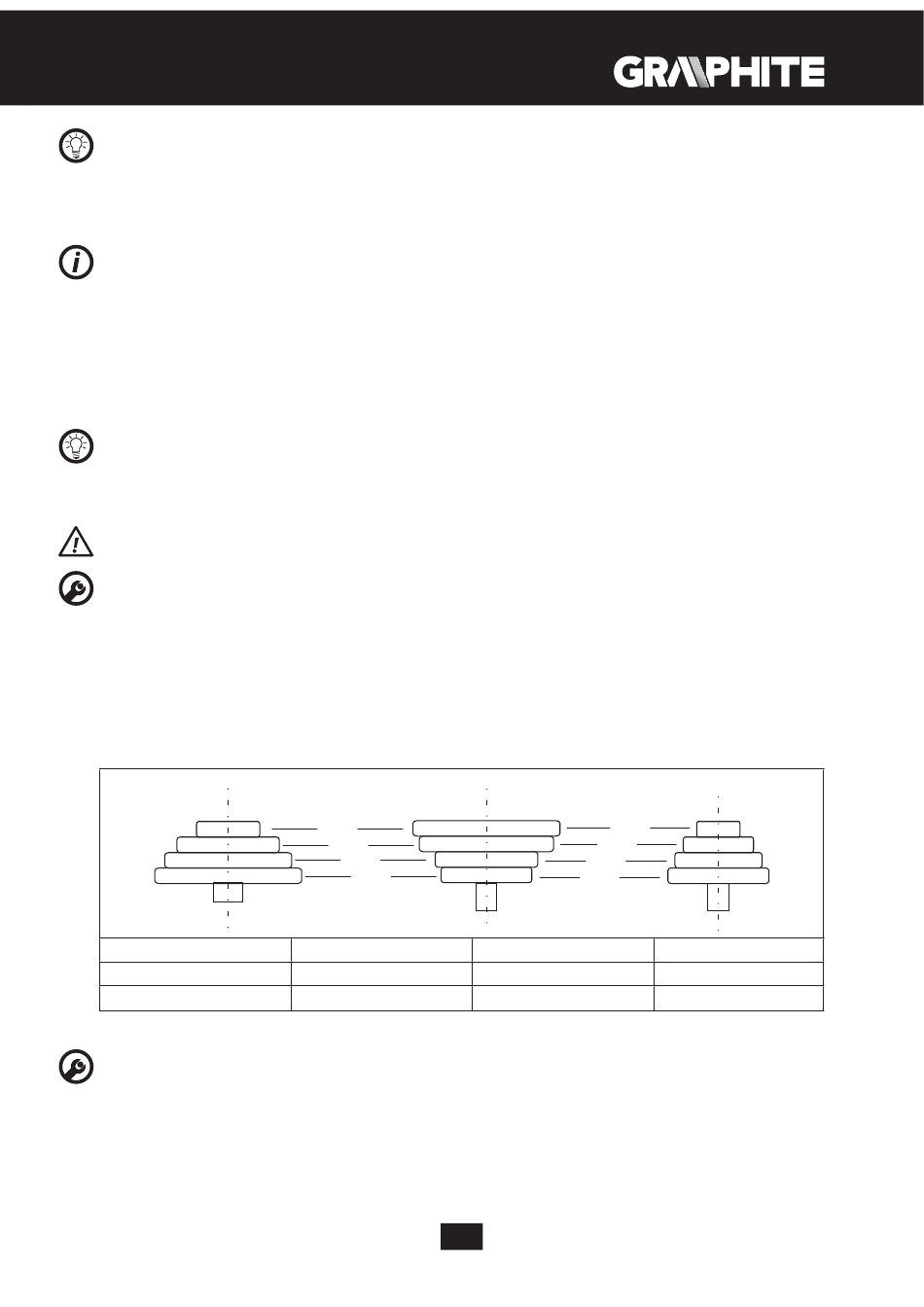

Dole data tabela ilustruje položaj klinastih kaiša na kaišnim krugovima za pojedine brzine vretena (min
VRETENO
1. D – 1 425
5. C – 2 790
9. C – 4 1600
PRIČVRŠĆIVANJE RADNIH ALATKI
Isključiti bušilicu iz struje.
●
Podići zaštitu drške bušilice (
●
Postaviti ključić u jedan od otvora na obodu drške bučilice (
●
Razmaći čeljusti na željenu meru.
●
Postaviti cilindrično vreteno burgiju do pojave otpora u otvor drške bušilice (
●
Uz pomoć ključa (koji se redom postavlja u svaki od tri otvora na obodu drške bušilice) pritisnuti čeljusti
drške na vretenu burgije.
●
Spustiti zaštitu drške bušilice (
9).
9) i osigurati je navrtnjem.
A
B
C
D
2. C – 1 560
6. D – 3 860
10. A – 3 1710
19).
19).
131
10) i pomeriti motor u pravcu vretena.
1
2
3
4
3. D – 2 645
7. A – 2 1275
11. B – 4 2060
5).
5).
-1 ).
MOTOR
4. B – 1 730
8. B – 3 1350
12. A – 4 2545
