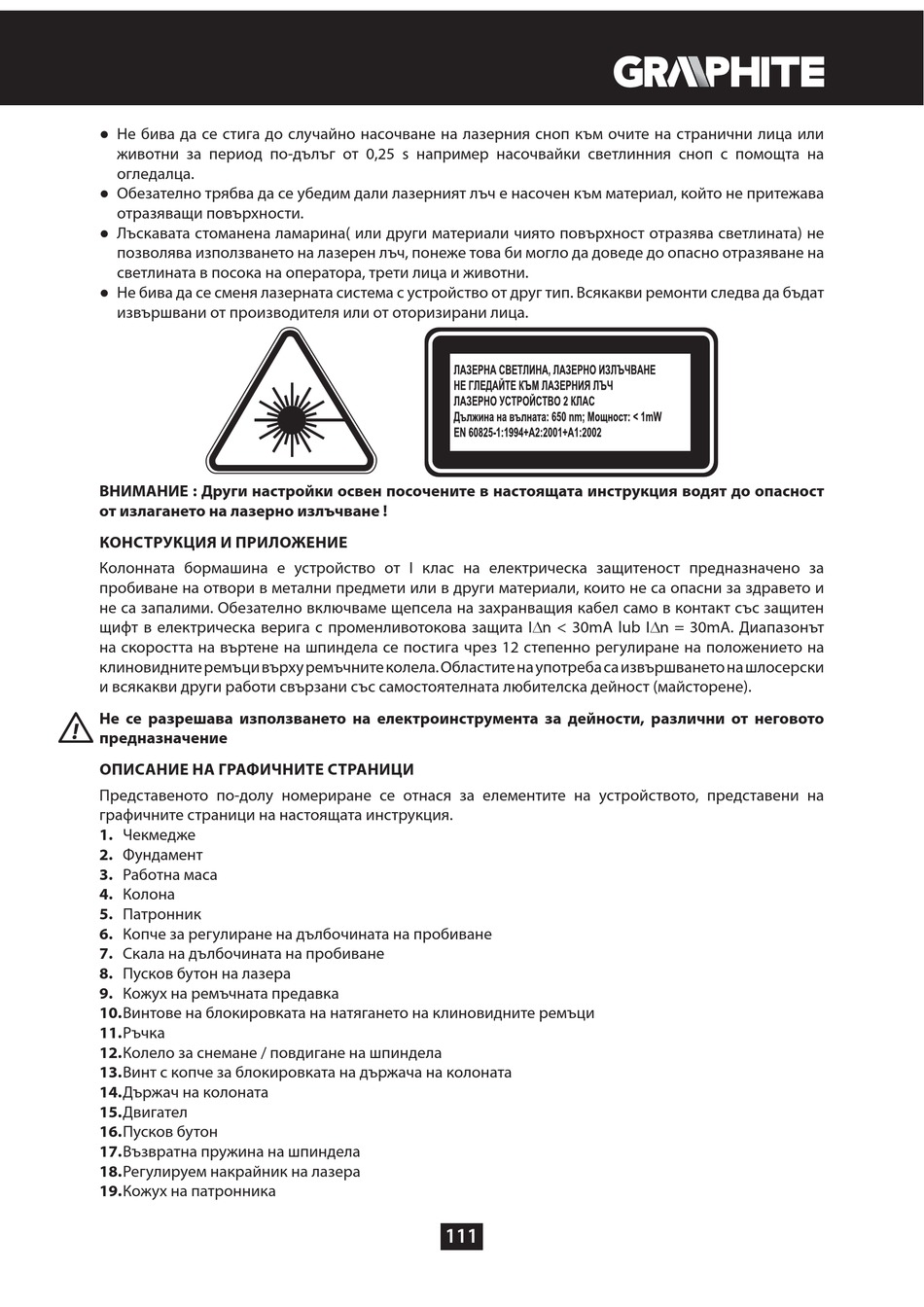

GRAPHITE 59G895 Betriebsanleitung Seite 111

●
Не бива да се стига до случайно насочване на лазерния сноп към очите на странични лица или
животни за период по-дълъг от 0,25 s например насочвайки светлинния сноп с помощта на
огледалца.
●
Обезателно трябва да се убедим дали лазерният лъч е насочен към материал, който не притежава
отразяващи повърхности.
●
Лъскавата стоманена ламарина( или други материали чиято повърхност отразява светлината) не
позволява използването на лазерен лъч, понеже това би могло да доведе до опасно отразяване на
светлината в посока на оператора, трети лица и животни.
●
Не бива да се сменя лазерната система с устройство от друг тип. Всякакви ремонти следва да бъдат
извършвани от производителя или от оторизирани лица.
ВНИМАНИЕ : Други настройки освен посочените в настоящата инструкция водят до опасност
от излагането на лазерно излъчване !
КОНСТРУКЦИЯ И ПРИЛОЖЕНИЕ
Колонната бормашина е устройство от I клас на електрическа защитеност предназначено за
пробиване на отвори в метални предмети или в други материали, които не са опасни за здравето и
не са запалими. Обезателно включваме щепсела на захранващия кабел само в контакт със защитен
щифт в електрическа верига с променливотокова защита In < 30mA lub In = 30mA. Диапазонът
на скоростта на въртене на шпиндела се постига чрез 12 степенно регулиране на положението на
клиновидните ремъци върху ремъчните колела. Областите на употреба са извършването на шлосерски
и всякакви други работи свързани със самостоятелната любителска дейност (майсторене).
Не се разрешава използването на електроинструмента за дейности, различни от неговото
предназначение
ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ
Представеното по-долу номериране се отнася за елементите на устройството, представени на
графичните страници на настоящата инструкция.
1. Чекмедже
2. Фундамент
3. Работна маса
4. Колона
5. Патронник
6. Копче за регулиране на дълбочината на пробиване
7. Скала на дълбочината на пробиване
8. Пусков бутон на лазера
9. Кожух на ремъчната предавка
10. Винтове на блокировката на натягането на клиновидните ремъци
11. Ръчка
12. Колело за снемане / повдигане на шпиндела
13. Винт с копче за блокировката на държача на колоната
14. Държач на колоната
15. Двигател
16. Пусков бутон
17. Възвратна пружина на шпиндела
18. Регулируем накрайник на лазера
19. Кожух на патронника
