Ввімкнення
●
Відкрити кришку (
b) з-над кнопки ввімкнення (16) (мал. C).
●
Натиснути зелену кнопку (
Вимкнення
●
Натиснути червону кнопку (
В аварійній ситуації слід закрити кришку вмикача, що дозволить автоматично вимкнути
свердлильний верстат. У випадку падіння напруги в мережі живлення вимикаються реверсивні
контактори. Навіть якщо напруга в мережі живлення знову з'явиться, автоматичний пуск
верстату неможливий. Вмикання слід виконувати кнопкою.
РЕГУЛЮВАННЯ ПОЛОЖЕННЯ РОБОЧОГО СТОЛУ
Робочий стіл (3) фіксується за допомогою гвинта в обоймі колони (14). Положення столу допускається
зміняти в горизонтальній площині в діапазоні від 0
послаблюючи гвинти.
Робочий стіл (3) слід відрегулювати таким чином, щоб між верхньою окрайкою предмета, що
оброблюється, і кінцем свердла залишалася достатньо місця. Під час обробки предметів більших
розмірів допускається збільшити поверхню столу за допомогою рухомих елементів її розширення
(20) (перед цим слід послабити баранчикові мутри (a), розташовані з нижньої сторони робочого
столу) (мал. A).
Після послаблення гвинта фіксації обойми колони (3) робочий стіл (13) допускається обертати
довкола колони, наприклад під час обробки високого предмета, який в такому випадку кріпиться
безпосередньо до основи (2).
Робочий стіл і основа свердлильного верстату посідають пази для кріплення губок лещат чи
струбцини з метою знерушення предмета, що його оброблюють. Останній рекомендується
закріплювати в гвинтових машинних лещатах чи іншому кріпильному приладі. Це додаткову
сприяє попередженню травматизму на робочому місці.
РЕГУЛЮВАННЯ ШВИДКОСТІ ОБЕРТАННЯ ШПИНДЕЛЯ
Перш ніж заходитися регулювати паси клинові , слід від'єднати устаткування від мережі
живлення.
Швидкість обертання шпинделя залежить від способу встановлення клинових пасів на шківах.
●
Від'єднати устаткування від мережі живлення.
●
Відкрити кожух пасової передачі (
●
Ослабити гвинти фіксації натягу клинових пасів (
●
Надіти пас на відповідні виступи шківів.
●
Перемістити двигун в напрямку від шпинделя.
●
Перевірити правильність натягу клинових пасів і дотягти гвинти фіксації натягу клинових пасів
(10).
●
Закрити і притягти гвинтом кожух пасової передачі (

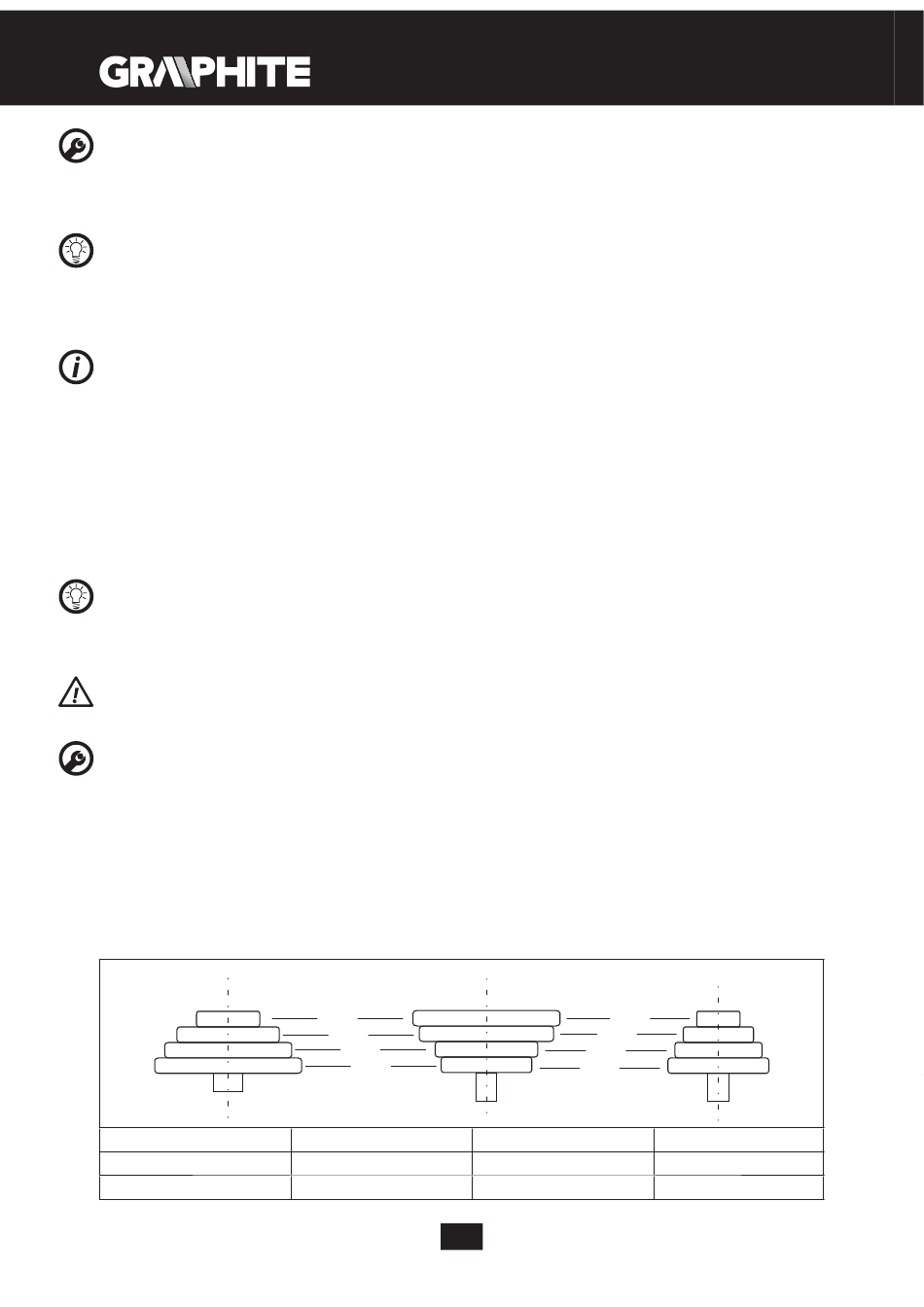

Нижче в таблиці показано розташування клинових пасів на шківах для різних швидкостей обертання
-1
шпинделя (мін
).
ШПИНДЕЛЬ
1.
D – 1
425
5.
C – 2
790
9.
C – 4 1600
I) ввімкнення.
О) вимкнення.
9).
10) й посунути двигун в напрямку до шпинделя.
A
B
C
D
2.
C – 1
560
6.
D – 3
860
10.
A – 3 1710
42
0
0
до 45
(вправо чи вліво, звіряючись по шкалі),
9).
1
2
3
4
3.
D – 2
645
7.
A – 2 1275
11.
B – 4 2060
ДВИГУН
4.
B – 1
730
8.
B – 3 1350
12.
A – 4 2545
