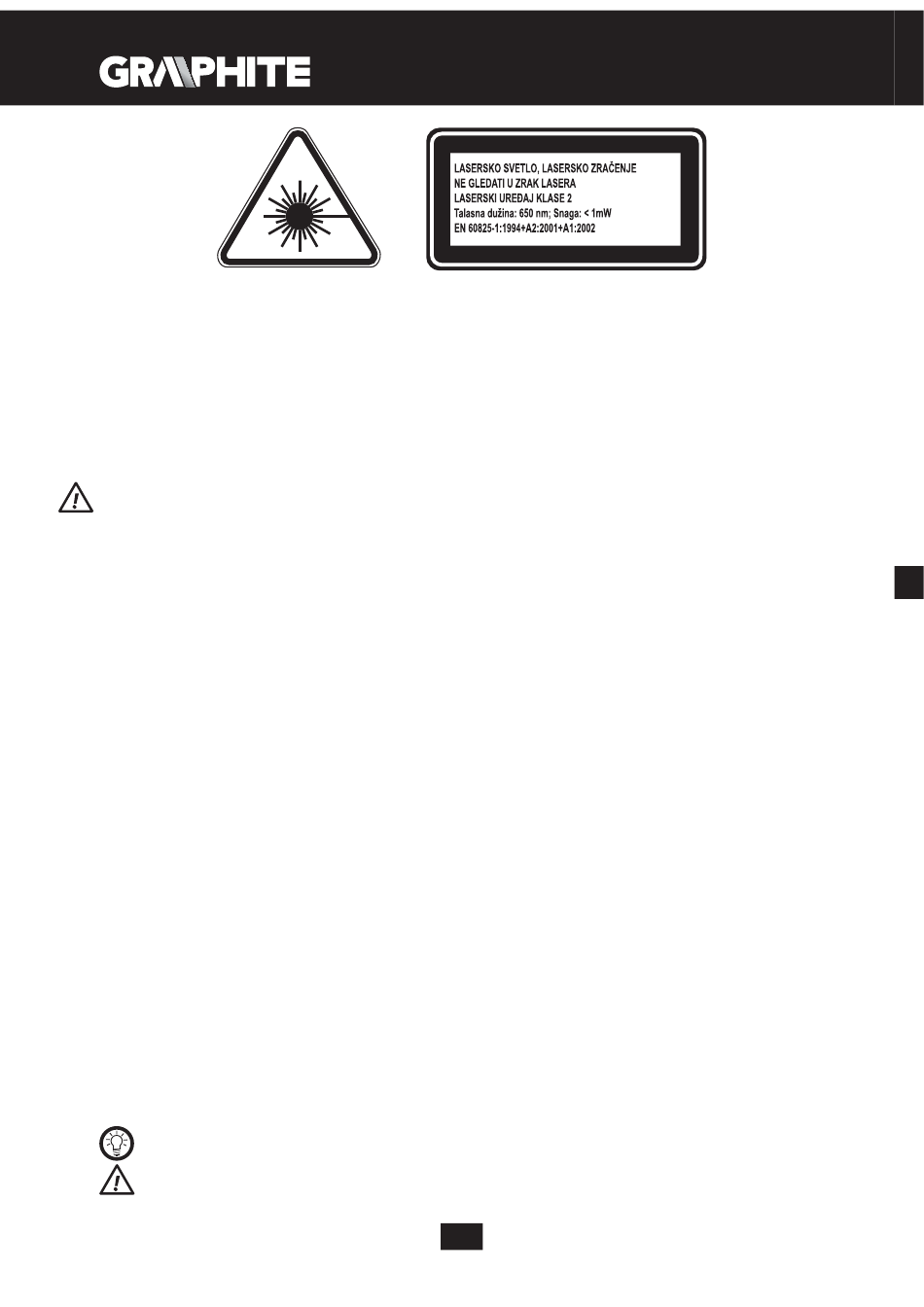

PAŽNJA: Regulacije koje nisu pomenute u datom uputstvu prete opasnošću izlaganja laserskim
zracima!
IIZRADA I UPOTREBA
Stubna bušilica je uređaj I klase električne bezbednosti, koja je namenjena za pravljenje otvora u metalnim
elementima ili drugim materijalima, koji nisu opasni za zdravlje i koji nisu zapaljivi. Bez obzira, utikač
strujnog kabla potrebno je uključivati isključivo u utičnicu sa uzemljenjem i električnim kolom naizmenične
struje IΔn < 30mA ili IΔn = 30mA. Opseg brzine obrtaja vretena reguliše se preko 12 stepena regulacije
položaja klinastih kaiša na kaišnom obruču. Opseg njihove upotrebe je u izvođenju bravarskih poslova ili
velikog broja poslova iz oblasti samostalne amaterske delatnosti (majstorisanje).
Zabranjeno je koristiti uređaj suprotno od njegove namene
OPIS GRAFIČKIH STRANA
Dole data numeracija odnosi se na elemnte uređaja predstavljene na grafičkim stranama uputstva.
1.
Fijoka
2.
Postolje
3.
Radni sto
4.
Stub
5.
Drška bušilice
6.
Točkić za regulaciju dubine bušenja
7.
Skala dubine bušenja
8.
Starter lasera
9.
Zaštita kaišnog prenosnika
10.
Šrafovi blokade zategnutosti klinastih kaiša
11.
Kuglica
12.
Krug za spuštanje/podizanje vretena
13.
Šraf sa ručicom za blokadu stege stuba
14.
Stega stuba
15.
Motor
16.
Starter
17.
Povratna opruga vretena
18.
Nastavak za regulaciju lasera
19.
Zaštita drške bušilice
20.
Pokretni element produženja radnog stola
21.
Montažni otvori
22.
Pričvrsni prsten zubčastog graničnika
23.
Zubčasti graničnik
24.
Ručica za spuštanje/podizanje radnog stola
* Mogu se pojaviti razlike između crteža i proizvoda.
OBJAŠNJENJA KORIŠĆENIH GRAFIČKIH ZNAKOVA
PAŽNJA
UPOZORENJE
128
