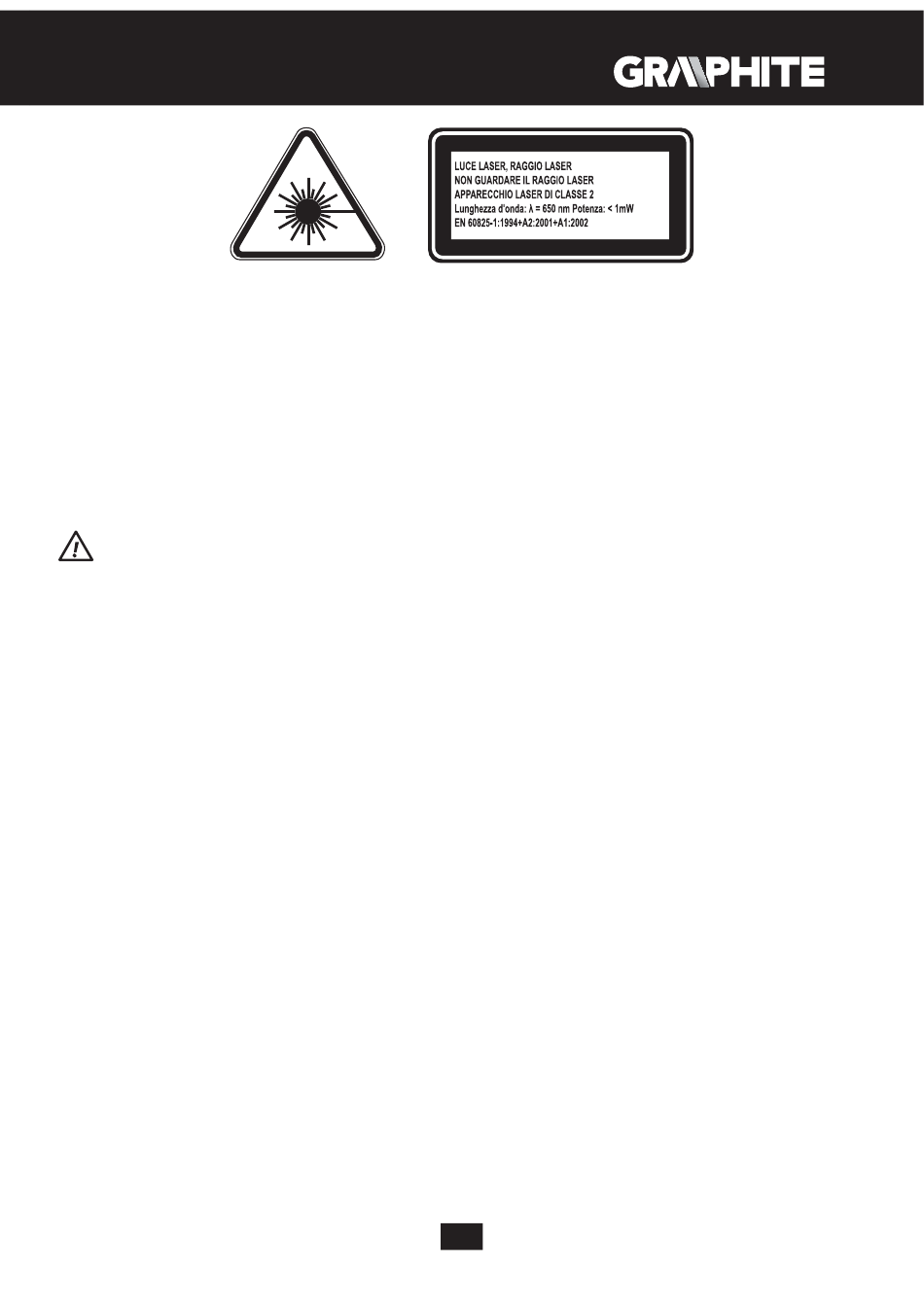

ATTENZIONE: Regolazioni diverse da quelle riportate nel presente manuale costituiscono un rischio
di esposizione ai raggi laser!
ATTENZIONE! L'elettroutensile non deve essere utilizzato per lavori all'esterno.
Nonostante la progettazione sicura dell'elettroutensile, l'utilizzo di sistemi di protezione e di misure
di protezione supplementari, vi è sempre un rischio residuo di lesioni durante il lavoro.
CARATTERISTICHE E APPLICAZIONI
Il trapano a colonna è un elettroutensile con classe di isolamento I utilizzato per eseguire fori in elementi in
metallo o in altri materiali che non siano pericolosi per la salute e che non siano infiammabili. La spina del
cavo di alimentazione deve essere assolutamente collegata ad una presa con contatto di terra di protezione,
in un circuito elettrico con protezione differenziale In < 30mA o In = 30mA. La velocità di rotazione
dell'alberino di regola mediante le 12 posizioni delle cinghie trapezoidali sulle pulegge. I suoi settori di
utilizzo sono i lavori di carpenteria metallica, e tutti i lavori nell'ambito dell'attività amatoriale (hobbistica).
È vietato utilizzare l'elettroutensile in modo non conforme alla sua destinazione d'uso
DESCRIZIONE DELLE PAGINE DEI DISEGNI
La numerazione che segue si riferisce agli elementi dell'elettroutensile presentati nelle pagine dei disegni
del presente manuale.
1. Cassetto
2. Basamento
3. Piano di lavoro
4. Colonna
5. Mandrino
6. Manopola di regolazione della profondità di foratura
7. Scala graduata della profondità di foratura
8. Interruttore del laser
9. Protezione della trasmissione a cinghia
10. Viti di blocco della tensione delle cinghie trapezoidali
11. Pomello
12. Volantino di abbassamento/sollevamento dell'alberino
13. Vite con manopola di blocco del fissaggio alla colonna
14. Fissaggio alla colonna
15. Motore
16. Interruttore
17. Molla di ritorno dell'alberino
18. Puntatore laser regolabile
19. Protezione del mandrino
20. Elemento mobile di estensione del piano di lavoro
21. Fori di montaggio
22. Anello di fissaggio della cremagliera
23. Cremagliera
24. Manovella di sollevamento/abbassamento del piano di lavoro
* Possono presentarsi differenze tra il disegno e il prodotto.
