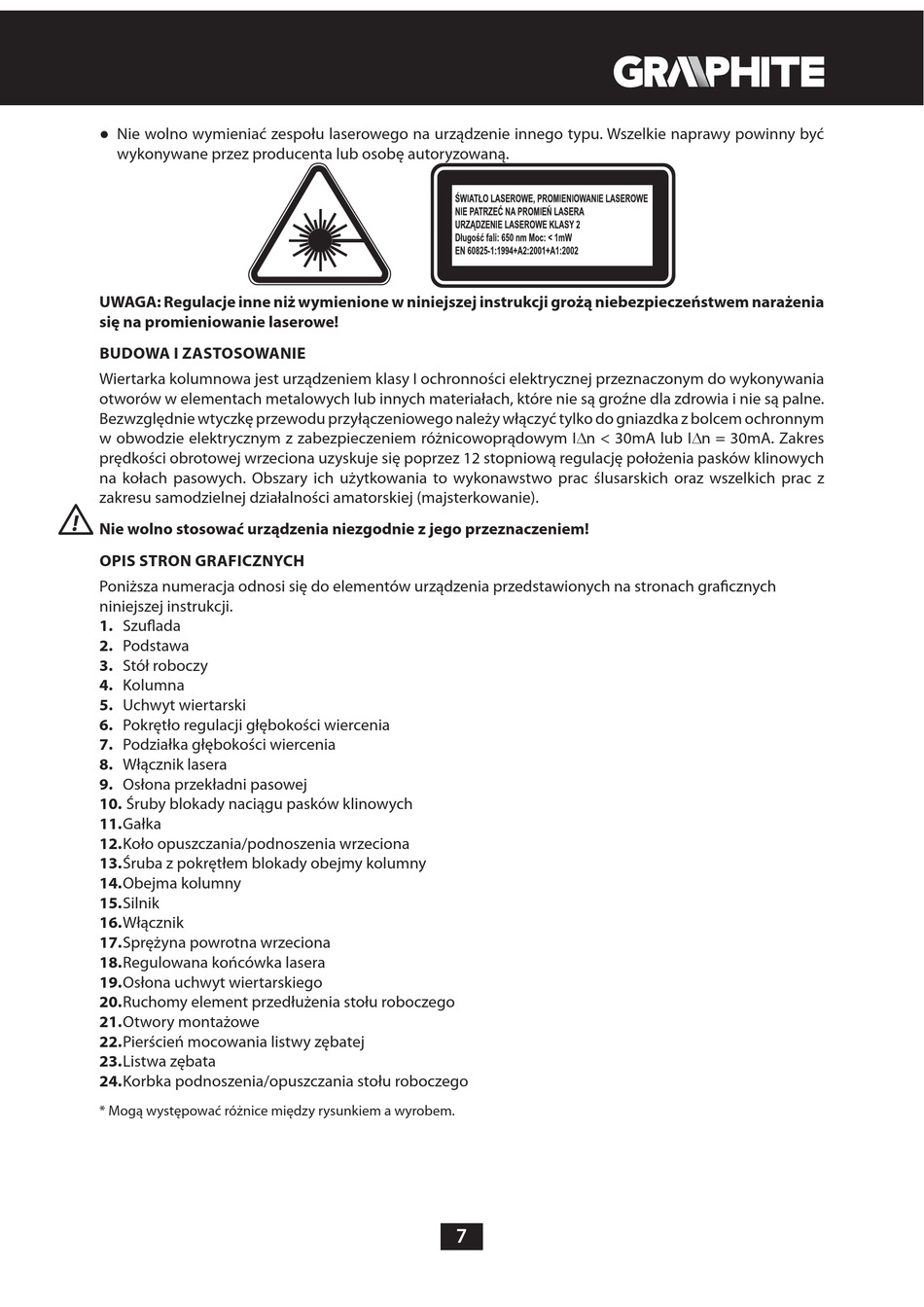

GRAPHITE 59G895 Betriebsanleitung Seite 7

●
Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. Wszelkie naprawy powinny być
wykonywane przez producenta lub osobę autoryzowaną.
UWAGA: Regulacje inne niż wymienione w niniejszej instrukcji grożą niebezpieczeństwem narażenia
się na promieniowanie laserowe!
BUDOWA I ZASTOSOWANIE
Wiertarka kolumnowa jest urządzeniem klasy I ochronności elektrycznej przeznaczonym do wykonywania
otworów w elementach metalowych lub innych materiałach, które nie są groźne dla zdrowia i nie są palne.
Bezwzględnie wtyczkę przewodu przyłączeniowego należy włączyć tylko do gniazdka z bolcem ochronnym
w obwodzie elektrycznym z zabezpieczeniem różnicowoprądowym In < 30mA lub In = 30mA. Zakres
prędkości obrotowej wrzeciona uzyskuje się poprzez 12 stopniową regulację położenia pasków klinowych
na kołach pasowych. Obszary ich użytkowania to wykonawstwo prac ślusarskich oraz wszelkich prac z
zakresu samodzielnej działalności amatorskiej (majsterkowanie).
Nie wolno stosować urządzenia niezgodnie z jego przeznaczeniem!
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych
niniejszej instrukcji.
1. Szuflada
2. Podstawa
3. Stół roboczy
4. Kolumna
5. Uchwyt wiertarski
6. Pokrętło regulacji głębokości wiercenia
7. Podziałka głębokości wiercenia
8. Włącznik lasera
9. Osłona przekładni pasowej
10. Śruby blokady naciągu pasków klinowych
11. Gałka
12. Koło opuszczania/podnoszenia wrzeciona
13. Śruba z pokrętłem blokady obejmy kolumny
14. Obejma kolumny
15. Silnik
16. Włącznik
17. Sprężyna powrotna wrzeciona
18. Regulowana końcówka lasera
19. Osłona uchwyt wiertarskiego
20. Ruchomy element przedłużenia stołu roboczego
21. Otwory montażowe
22. Pierścień mocowania listwy zębatej
23. Listwa zębata
24. Korbka podnoszenia/opuszczania stołu roboczego
* Mogą występować różnice między rysunkiem a wyrobem.
