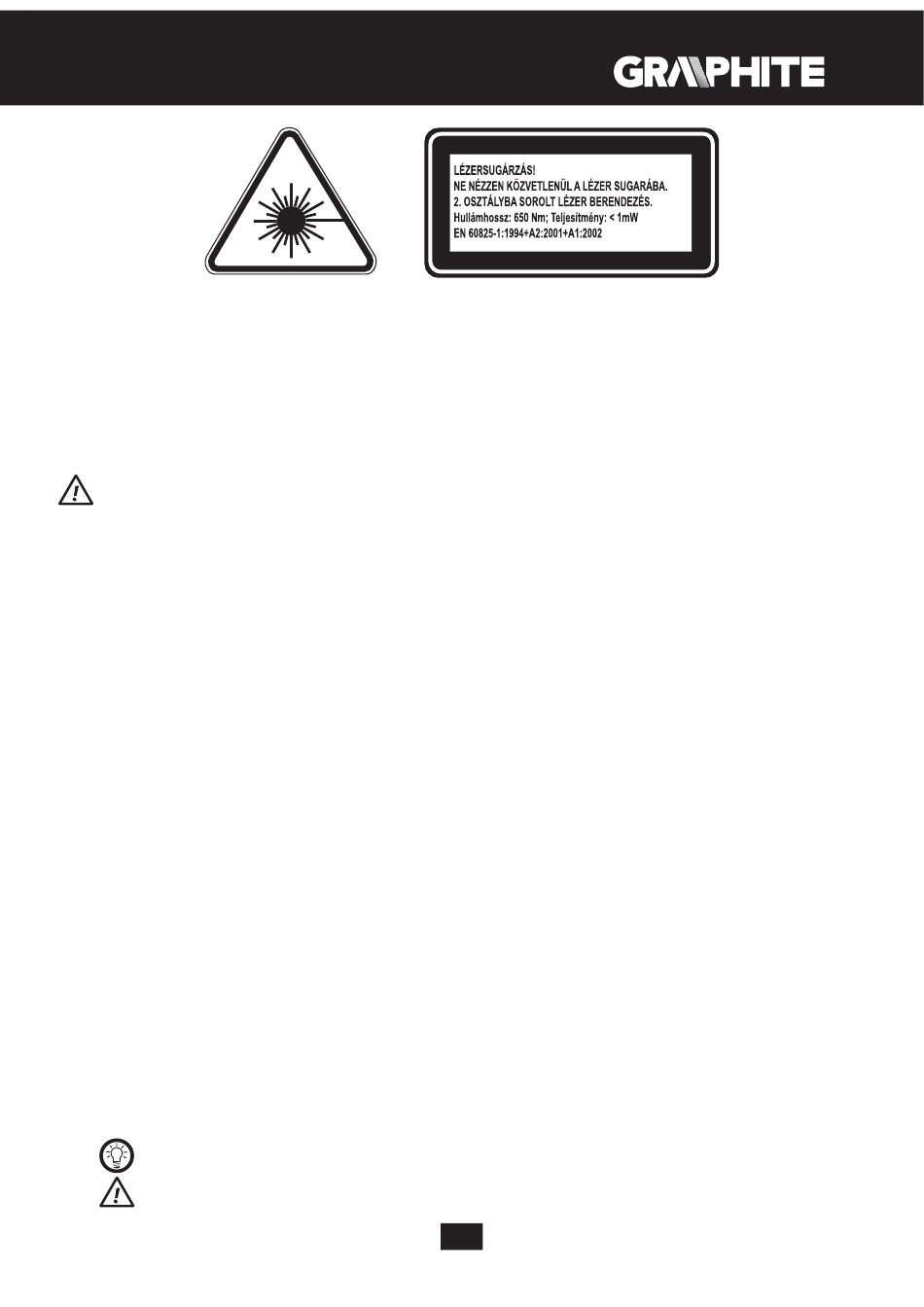

FIGYELEM: A fentiekben megadottaktól eltérő rendszabályok alkalmazása a lézersugár okozta
veszélyek előidézését vonhatja maga után.
FELÉPÍTÉS, RENDELTETÉS
Az oszlopos fúrógép az I. szigetelési osztályba sorolt berendezés. Rendeltetése furatok készítése fém
elemekben és olyan anyagokban, amelyek sem az egészségre nem veszélyesek, sem nem éghetőek.
A berendezést csak védőföldeléssel ellátott és max. 30 mA érzékenységű áramvédő kapcsolóval (Fi-
relé) biztosított hálózatra szabad csatlakoztatni. Az orsó fordulatszáma az ékszíjak ékszíjtárcsán elfoglalt
helyzetének beállításával történik, 12 fokozatban. Felhasználási területük kiterjed a lakatos munkákra,
valamint az önállóan végzett otthoni barkácsolás során a legkülönfélébb tevékenységekre.
Tilos a berendezést rendeltetésétől eltérő célra alkalmazni.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alkalmazott számozás a külön oldalakon található, a szerszámok részelemeit bemutató ábrák jelöléseit
követi.
1. Fiók
2. Talpazat
3. Munkaasztal
4. Oszlop
5. Tokmány
6. Fúrásmélység beállító forgatógomb
7. Fúrásmélység beosztás
8. A lézer kapcsolója
9. Az ékszíjáttétel védőborítása
10. Az ékszíjak feszítőelem-reteszeinek csavarjai.
11. Gomb
12. Orsóelőtoló kerék
13. Bilincs rögzítő csavar forgatógombbal
14. Bilincs
15. Motor
16. Indítókapcsoló
17. Orsóemelő rugó
18. Állítható lézerforrás
19. Védőpalást
20. Munkaasztal hosszabbító elem
21. Furatok a rögzítéshez
22. Fogasléc rögzítő gyűrű
23. Fogasléc
24. Asztalemelő forgatókar
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMMOK MAGYARÁZATA
FIGYELEM
FIGYELMEZTETÉS
