В аварийной ситуации закрыть крышку включателя, это вызовет автоматическое выключение
сверлильного станка. В случае падения напряжения в сети выключаются реверсивные
контакторы. Даже если напряжение будет восстановлено, в целях безопасности автоматический
пуск станка исключен. Станок необходимо повторно включить кнопкой включения.
РЕГУЛИРОВКА РАБОЧЕГО СТОЛА
Рабочий стол (3) крепится болтом к обойме колонны (14). Положение стола можно изменять в
горизонтальной плоскости в диапазоне от 0
болты.
Рабочий стол (3) отрегулировать так, чтобы между верхней кромкой обрабатываемого предмета и
концом сверла оставалось необходимое расстояние. При работе с предметом больших размеров
можно увеличить поверхность стола с помощью расширителя (20) (предварительно ослабив
барашковые гайки (a), расположенные с нижней стороны рабочего стола) (рис. A).
После ослабления болта фиксации обоймы колонны (3) рабочий стол (13) можно поворачивать
на колонне, если это требуется во время обработки высокого предмета, который в данном случае
крепится непосредственно к основанию (2).
Рабочий стол и основание сверлильного станка имеют пазы для крепления тисков или
обрабатываемого предмета. Обрабатываемый предмет закреплять в винтовых машинных
тисках или другом крепежном устройстве. Это поможет избежать несчастных случаев.
РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ ШПИНДЕЛЯ
Приступая к замене или регулировке клиновых ремней необходимо вынуть вилку шнура
питания станка из розетки.
Частота вращения шпинделя изменяется в зависимости от установки клиновых ремней на шкивах.
●
Отключить сверлильный станок от сети.
●
Открыть кожух клиноременной передачи (
●
Ослабить болты фиксации натяжения клиновых ремней (
направлении шпинделя.
●
Надеть клиновый ремень на выступы шкивов.
●
Переместить двигатель в направлении от шпинделя.
●
Проверить правильное натяжение клиновых ремней и затянуть болты фиксации натяжения
клиновых ремней (10).
●
Закрыть кожух клиноременной передачи (

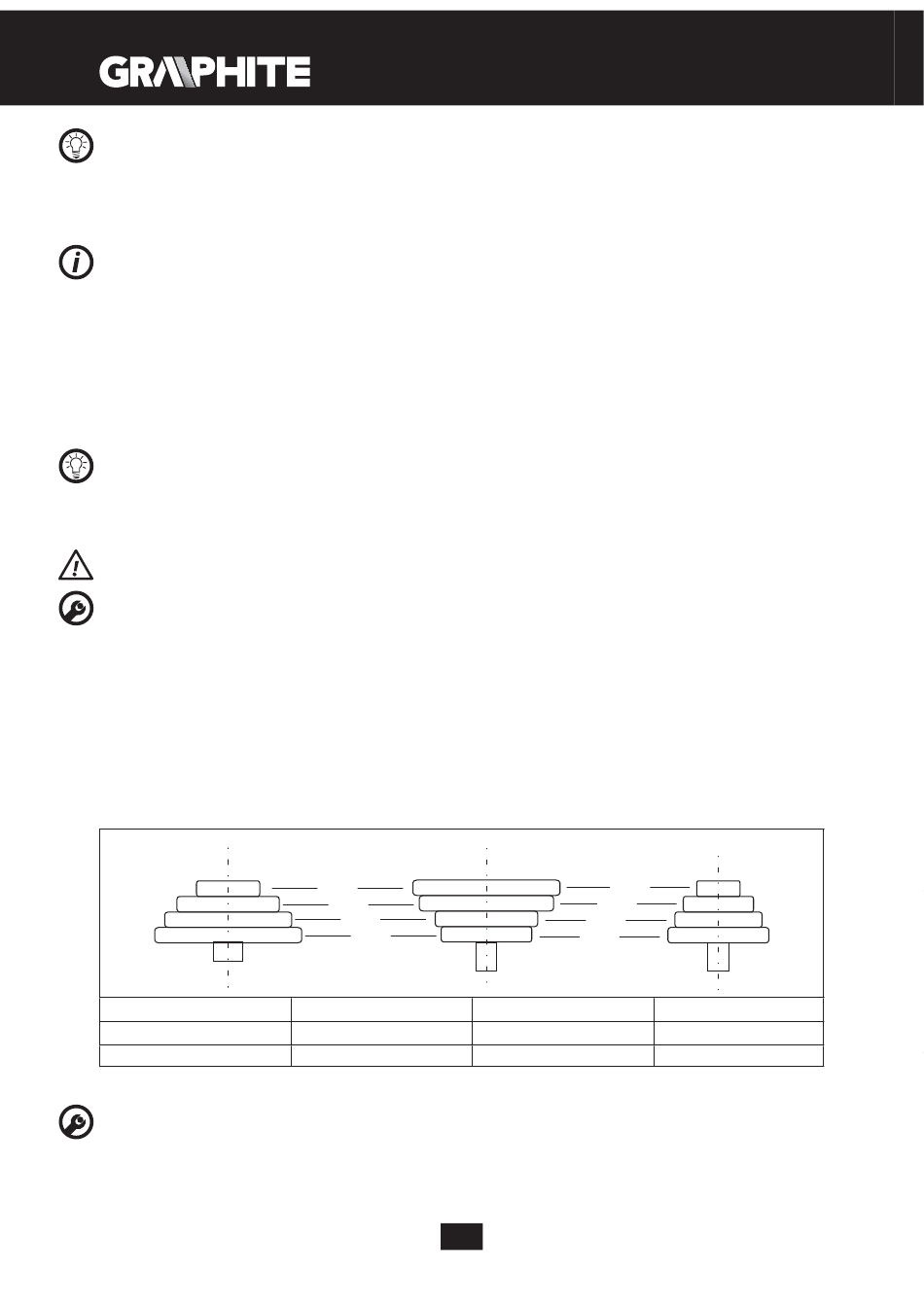

В таблице ниже показано положение клиновых ремней на шкивах для разной частоты вращения
шпинделя (мин -1 ).
ШПИНДЕЛЬ
1. D – 1 425
5. C – 2 790
9. C – 4 1600
КРЕПЛЕНИЕ РАБОЧИХ ИНСТРУМЕНТОВ
Отключить сверлильный станок от сети.
●
Поднять защиту сверлильного патрона (
●
Вставить ключ в одно из отверстий в корпусе сверлильного патрона (
●
Развести кулачки патрона на необходимое расстояние.
●
Вставить сверло в отверстие патрона до упора (
0 до 45 0
9).
9) и предохранить болтом.
A
B
C
D
2. C – 1 560
6. D – 3 860
10. A – 3 1710
19).
5).
34
(вправо или влево, пользуясь шкалой), ослабив
10) и переместить двигатель в
1
2
3
4
3. D – 2 645
7. A – 2 1275
11. B – 4 2060
5).
ДВИГАТЕЛЬ
4. B – 1 730
8. B – 3 1350
12. A – 4 2545
