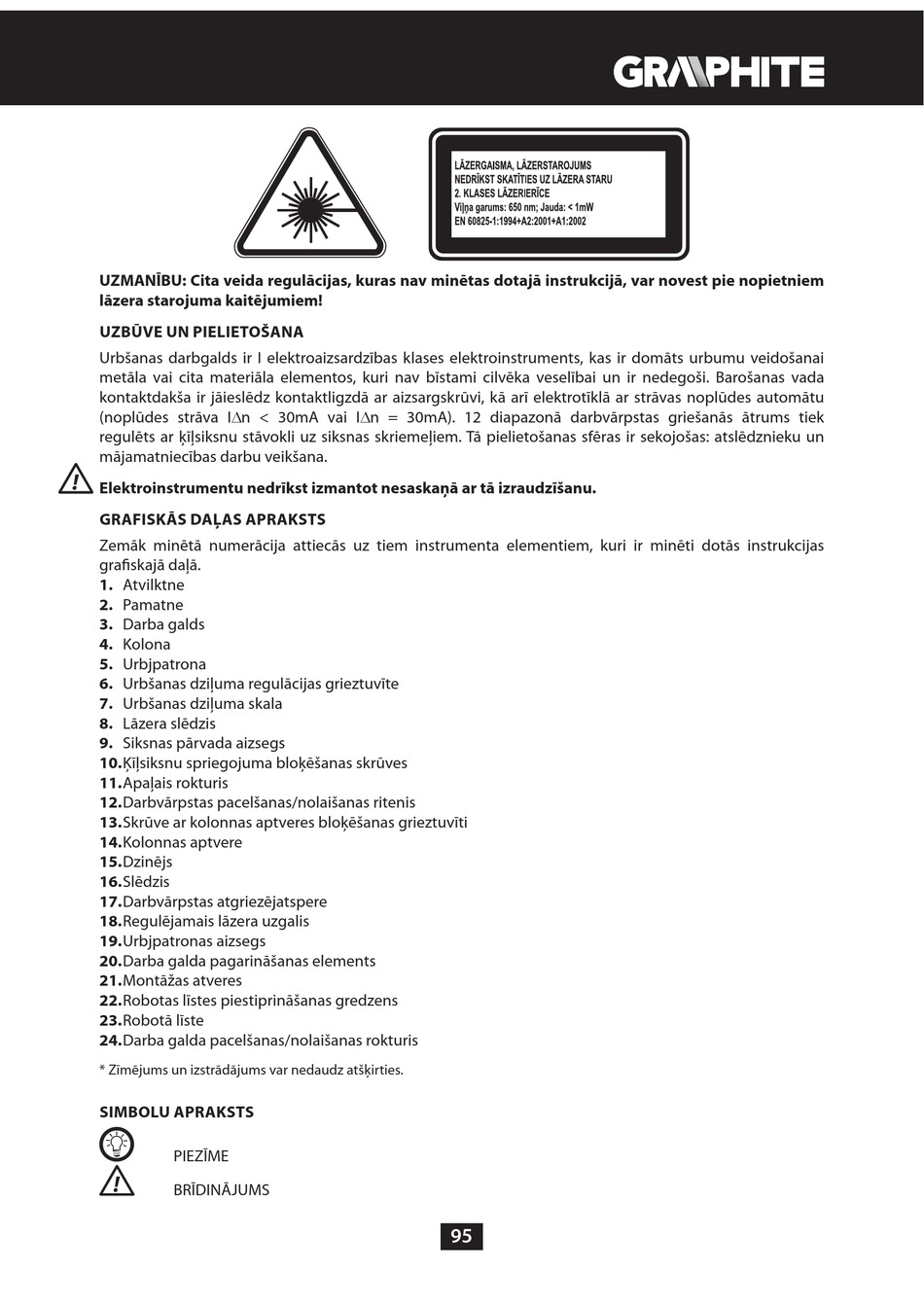

GRAPHITE 59G895 Betriebsanleitung Seite 95

UZMANĪBU: Cita veida regulācijas, kuras nav minētas dotajā instrukcijā, var novest pie nopietniem
lāzera starojuma kaitējumiem!
UZBŪVE UN PIELIETOŠANA
Urbšanas darbgalds ir I elektroaizsardzības klases elektroinstruments, kas ir domāts urbumu veidošanai
metāla vai cita materiāla elementos, kuri nav bīstami cilvēka veselībai un ir nedegoši. Barošanas vada
kontaktdakša ir jāieslēdz kontaktligzdā ar aizsargskrūvi, kā arī elektrotīklā ar strāvas noplūdes automātu
(noplūdes strāva In < 30mA vai In = 30mA). 12 diapazonā darbvārpstas griešanās ātrums tiek
regulēts ar ķīļsiksnu stāvokli uz siksnas skriemeļiem. Tā pielietošanas sfēras ir sekojošas: atslēdznieku un
mājamatniecības darbu veikšana.
Elektroinstrumentu nedrīkst izmantot nesaskaņā ar tā izraudzīšanu.
GRAFISKĀS DAĻAS APRAKSTS
Zemāk minētā numerācija attiecās uz tiem instrumenta elementiem, kuri ir minēti dotās instrukcijas
grafiskajā daļā.
1. Atvilktne
2. Pamatne
3. Darba galds
4. Kolona
5. Urbjpatrona
6. Urbšanas dziļuma regulācijas grieztuvīte
7. Urbšanas dziļuma skala
8. Lāzera slēdzis
9. Siksnas pārvada aizsegs
10. Ķīļsiksnu spriegojuma bloķēšanas skrūves
11. Apaļais rokturis
12. Darbvārpstas pacelšanas/nolaišanas ritenis
13. Skrūve ar kolonnas aptveres bloķēšanas grieztuvīti
14. Kolonnas aptvere
15. Dzinējs
16. Slēdzis
17. Darbvārpstas atgriezējatspere
18. Regulējamais lāzera uzgalis
19. Urbjpatronas aizsegs
20. Darba galda pagarināšanas elements
21. Montāžas atveres
22. Robotas līstes piestiprināšanas gredzens
23. Robotā līste
24. Darba galda pacelšanas/nolaišanas rokturis
* Zīmējums un izstrādājums var nedaudz atšķirties.
SIMBOLU APRAKSTS
PIEZĪME
BRĪDINĀJUMS
