Μετακινήστε τον κινητήρα στην κατεύθυνση αντίθετη αυτής της ατράκτου.
●
Ελέγξτε εάν το τέντωμα των ιμάντων τύπου V είναι σωστό και σφίξτε τους κοχλίες ασφάλισης τεντώματος
των ιμάντων τύπου V (10).
●
Κλείστε το προστατευτικό περίβλημα του ιμάντα μετάδοσης κίνησης τύπου V (
μπουλόνι.

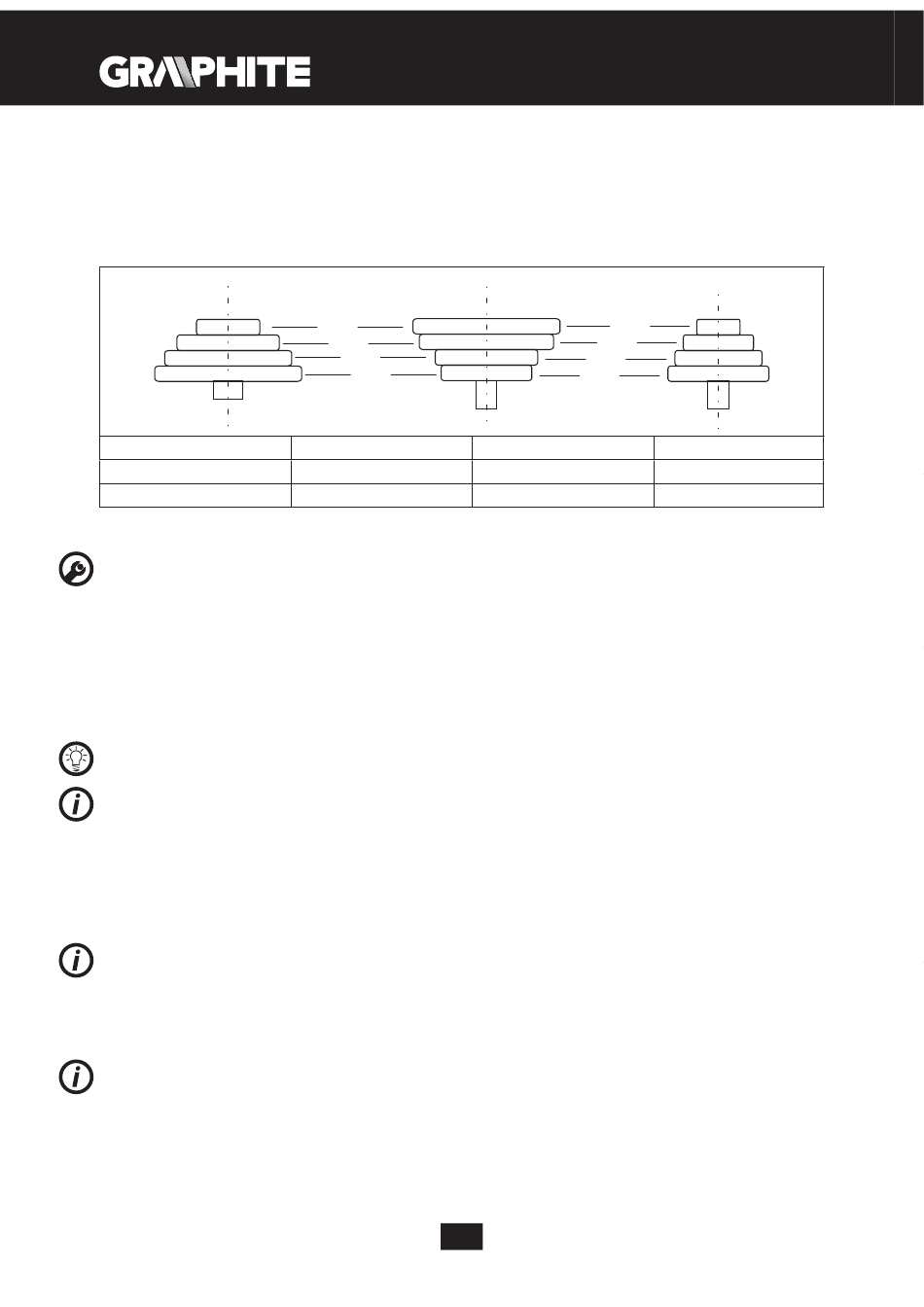

Στον παρακάτω πίνακα ενδείκνυται η θέση των ιμάντων επί των τροχαλιών ανάλογα με τον βαθμό
συχνότητας περιστροφής της ατράκτου (στροφές ανά λεπτό).
ΑΤΡΑΚΤΟΣ
1. D – 1 425
5. C – 2 790
9. C – 4 1600
ΣΤΕΡΕΩΣΗ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΕΡΓΑΣΙΑΣ
Αποσυνδέστε το επιτραπέζιο δράπανο από το δίκτυο παροχής ρεύματος.
●
Σηκώστε την προστασία του προσαρμογέα τρυπανιών (
●
Εισάγετε το κλειδί σε μια από τις οπές στο σώμα του προσαρμογέα τρυπανιών (
●
Ανοίξτε τους σφιγκτήρες του προσαρμογέα τρυπανιών, ώστε να δημιουργηθεί μεταξύ τους η απαιτούμενη
απόσταση.
●
Εισάγετε το τρυπάνι στο άνοιγμα του προσαρμογέα έως το τέλος της διαδρομής (
●
Τοποθετήστε το κλειδί σε έκαστη από τις τρεις οπές στο σώμα του προσαρμογέα τρυπανιών και σφίξτε
όλους τους σφιγκτήρες επί του τρυπανιού.
●
Κατεβάστε την προστασία του προσαρμογέα τρυπανιών (
Ενθυμείστε να αφαιρέσετε το κλειδί από τις οπές του προσαρμογέα κατόπιν ολοκλήρωσης των
δραστηριοτήτων που αφορούν τη στερέωση ή την αφαίρεση του τρυπανιού.
Κατόπιν στερέωσης καινούριου τρυπανιού και ενεργοποίησης του επιτραπέζιου δραπάνου, οφείλετε να
ελέγξετε εάν, κατά την περιστροφή του τρυπανιού, παρατηρούνται υπερβολικού κραδασμοί, οι οποίοι
ενδέχεται να μαρτυρούν τη μη σωστή στερέωση του τρυπανιού στον προσαρμογέα ή τη διαστρέβλωσή
του. Εάν υπάρχουν οι κραδασμοί, οφείλετε να ελέγξετε τη στερέωση του τρυπανιού και την τεχνική του
κατάσταση. Ελέγχετε συστηματικά την τεχνική κατάσταση του προσαρμογέα πριν από την εκκίνηση της
εργασίας.
ΡΥΘΜΙΣΗ ΒΑΘΟΥΣ ΔΙΑΤΡΗΣΗΣ
Διανοίγοντας περισσότερες από μια οπές του ίδιου βάθους, αξίζει να χρησιμοποιήσετε τον περιοριστή
βάθους διάτρησης. Επιλέξτε το επιθυμητό βάθος στην κλίμακα βάθους διάτρησης (7) με τη βοήθεια του
ρυθμιστή βάθους διάτρησης (6) (εικ. D). Κατόπιν επιλογής του επιθυμητού βάθους, η άτρακτος δύναται να
εισαχθεί μόνο στο εν λόγω βάθος.
ΚΙΝΗΣΗ ΤΗΣ ΑΤΡΑΚΤΟΥ
Η κίνηση της ατράκτου εκτελείται με τη βοήθεια του τροχού καταβίβασης/ανύψωσης της ατράκτου (12),
αρκεί να τον στρέψετε με το χέρι. Οφείλετε να βεβαιωθείτε ότι η άτρακτος περιστρέφεται ομαλά και
αθόρυβα. Η επιστροφή του συνδέσμου της ατράκτου στην αρχική του θέση διασφαλίζεται με το ελατήριο
της οπισθοδρομικής κίνησης της ατράκτου (17).
A
B
C
D
2. C – 1 560
6. D – 3 860
10. A – 3 1710
