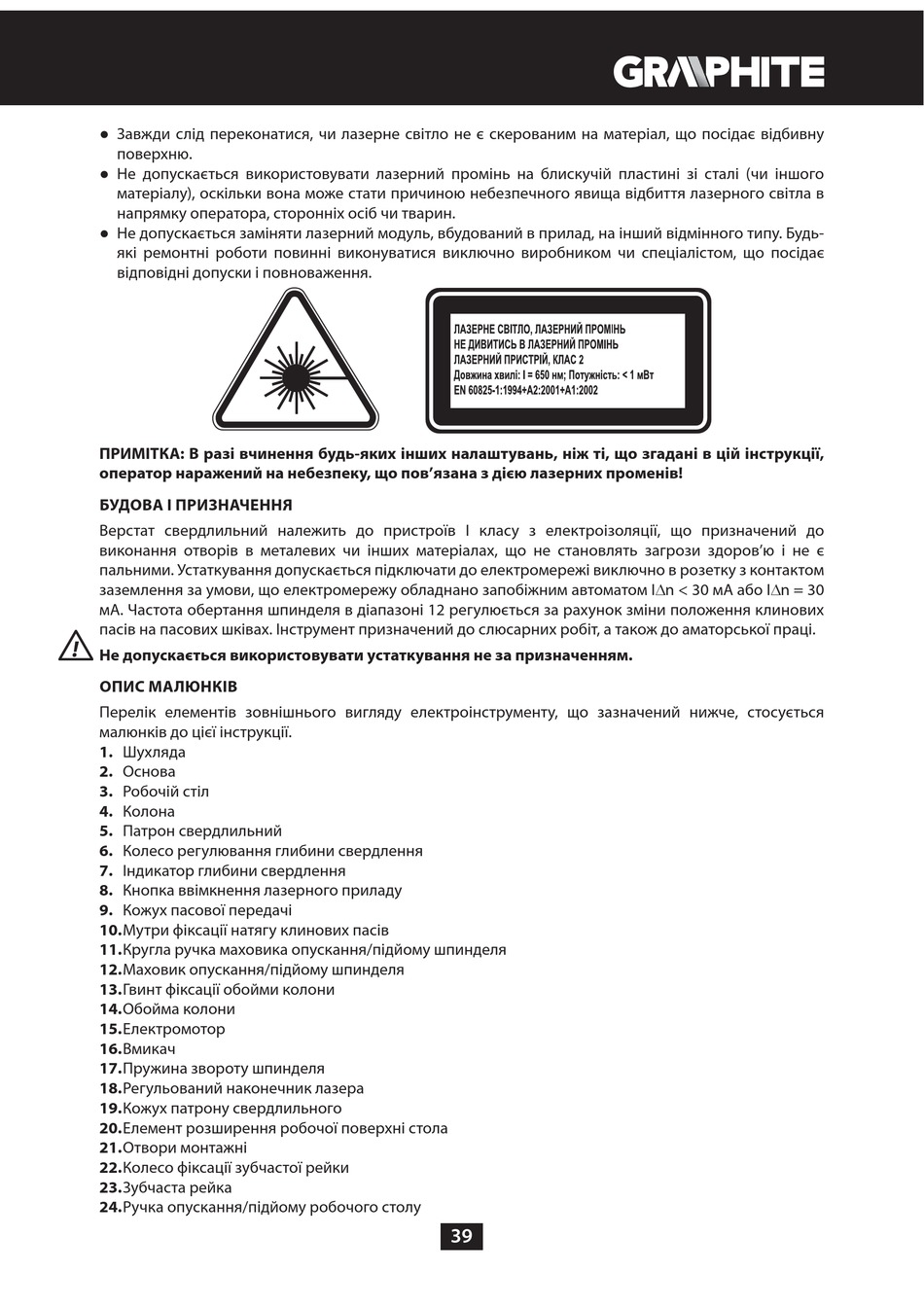

Завжди слід переконатися, чи лазерне світло не є скерованим на матеріал, що посідає відбивну
поверхню.
●
Не допускається використовувати лазерний промінь на блискучій пластині зі сталі (чи іншого
матеріалу), оскільки вона може стати причиною небезпечного явища відбиття лазерного світла в
напрямку оператора, сторонніх осіб чи тварин.
●
Не допускається заміняти лазерний модуль, вбудований в прилад, на інший відмінного типу. Будь-
які ремонтні роботи повинні виконуватися виключно виробником чи спеціалістом, що посідає
відповідні допуски і повноваження.
ПРИМІТКА: В разі вчинення будь-яких інших налаштувань, ніж ті, що згадані в цій інструкції,
оператор наражений на небезпеку, що пов'язана з дією лазерних променів!
БУДОВА І ПРИЗНАЧЕННЯ
Верстат свердлильний належить до пристроїв I класу з електроізоляції, що призначений до
виконання отворів в металевих чи інших матеріалах, що не становлять загрози здоров'ю і не є
пальними. Устаткування допускається підключати до електромережі виключно в розетку з контактом
заземлення за умови, що електромережу обладнано запобіжним автоматом In < 30 мА або In = 30
мА. Частота обертання шпинделя в діапазоні 12 регулюється за рахунок зміни положення клинових
пасів на пасових шківах. Інструмент призначений до слюсарних робіт, а також до аматорської праці.
Не допускається використовувати устаткування не за призначенням.
ОПИС МАЛЮНКІВ
Перелік елементів зовнішнього вигляду електроінструменту, що зазначений нижче, стосується
малюнків до цієї інструкції.
1. Шухляда
2. Основа
3. Робочій стіл
4. Колона
5. Патрон свердлильний
6. Колесо регулювання глибини свердлення
7. Індикатор глибини свердлення
8. Кнопка ввімкнення лазерного приладу
9. Кожух пасової передачі
10. Мутри фіксації натягу клинових пасів
11. Кругла ручка маховика опускання/підйому шпинделя
12. Маховик опускання/підйому шпинделя
13. Гвинт фіксації обойми колони
14. Обойма колони
15. Електромотор
16. Вмикач
17. Пружина звороту шпинделя
18. Регульований наконечник лазера
19. Кожух патрону свердлильного
20. Елемент розширення робочої поверхні стола
21. Отвори монтажні
22. Колесо фіксації зубчастої рейки
23. Зубчаста рейка
24. Ручка опускання/підйому робочого столу
