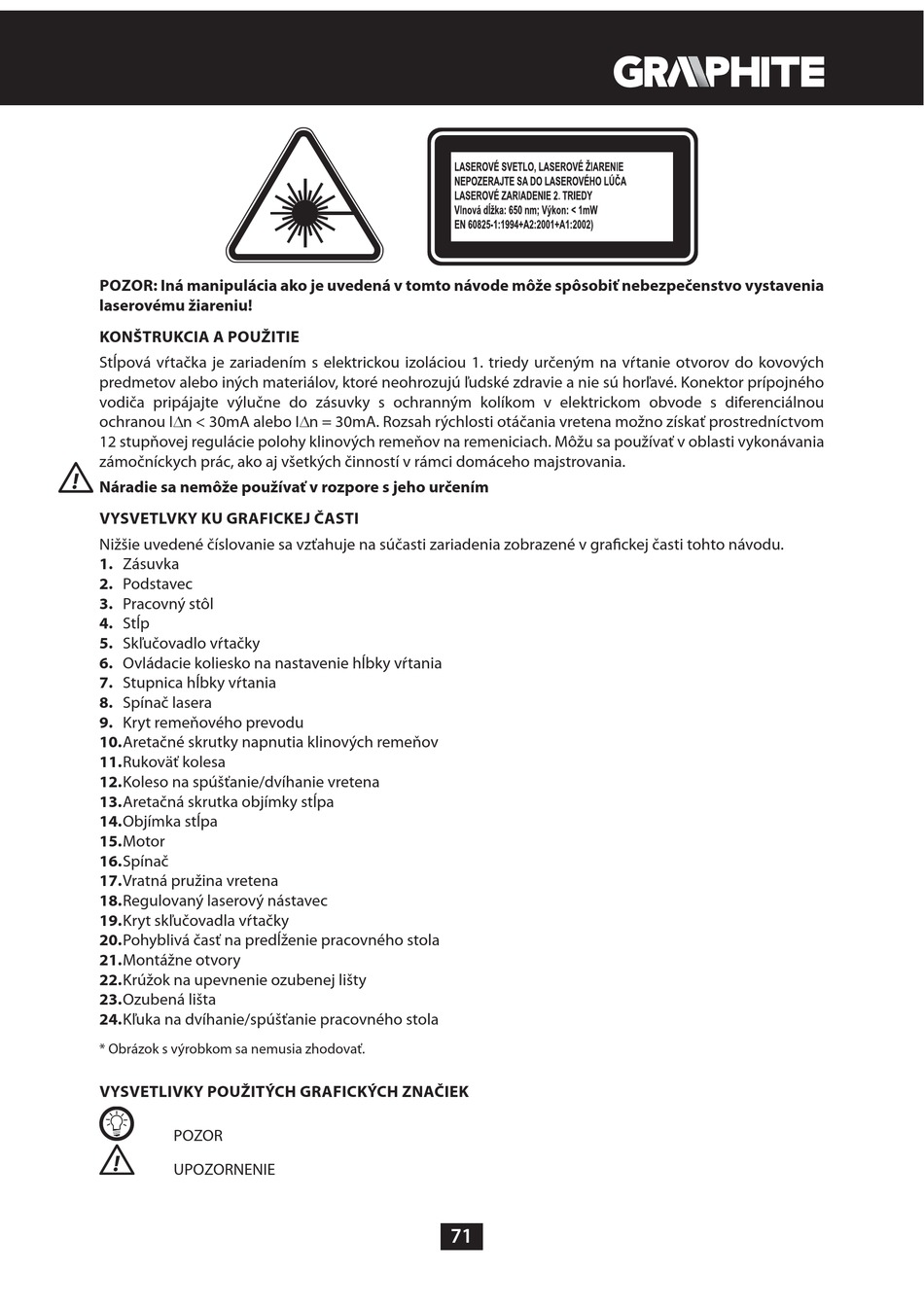

GRAPHITE 59G895 Betriebsanleitung Seite 71

POZOR: Iná manipulácia ako je uvedená v tomto návode môže spôsobiť nebezpečenstvo vystavenia
laserovému žiareniu!
KONŠTRUKCIA A POUŽITIE
Stĺpová vŕtačka je zariadením s elektrickou izoláciou 1. triedy určeným na vŕtanie otvorov do kovových
predmetov alebo iných materiálov, ktoré neohrozujú ľudské zdravie a nie sú horľavé. Konektor prípojného
vodiča pripájajte výlučne do zásuvky s ochranným kolíkom v elektrickom obvode s diferenciálnou
ochranou In < 30mA alebo In = 30mA. Rozsah rýchlosti otáčania vretena možno získať prostredníctvom
12 stupňovej regulácie polohy klinových remeňov na remeniciach. Môžu sa používať v oblasti vykonávania
zámočníckych prác, ako aj všetkých činností v rámci domáceho majstrovania.
Náradie sa nemôže používať v rozpore s jeho určením
VYSVETLVKY KU GRAFICKEJ ČASTI
Nižšie uvedené číslovanie sa vzťahuje na súčasti zariadenia zobrazené v grafickej časti tohto návodu.
1. Zásuvka
2. Podstavec
3. Pracovný stôl
4. Stĺp
5. Skľučovadlo vŕtačky
6. Ovládacie koliesko na nastavenie hĺbky vŕtania
7. Stupnica hĺbky vŕtania
8. Spínač lasera
9. Kryt remeňového prevodu
10. Aretačné skrutky napnutia klinových remeňov
11. Rukoväť kolesa
12. Koleso na spúšťanie/dvíhanie vretena
13. Aretačná skrutka objímky stĺpa
14. Objímka stĺpa
15. Motor
16. Spínač
17. Vratná pružina vretena
18. Regulovaný laserový nástavec
19. Kryt skľučovadla vŕtačky
20. Pohyblivá časť na predĺženie pracovného stola
21. Montážne otvory
22. Krúžok na upevnenie ozubenej lišty
23. Ozubená lišta
24. Kľuka na dvíhanie/spúšťanie pracovného stola
* Obrázok s výrobkom sa nemusia zhodovať.
VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK
POZOR
UPOZORNENIE
