Konfiguration - fortsetzung

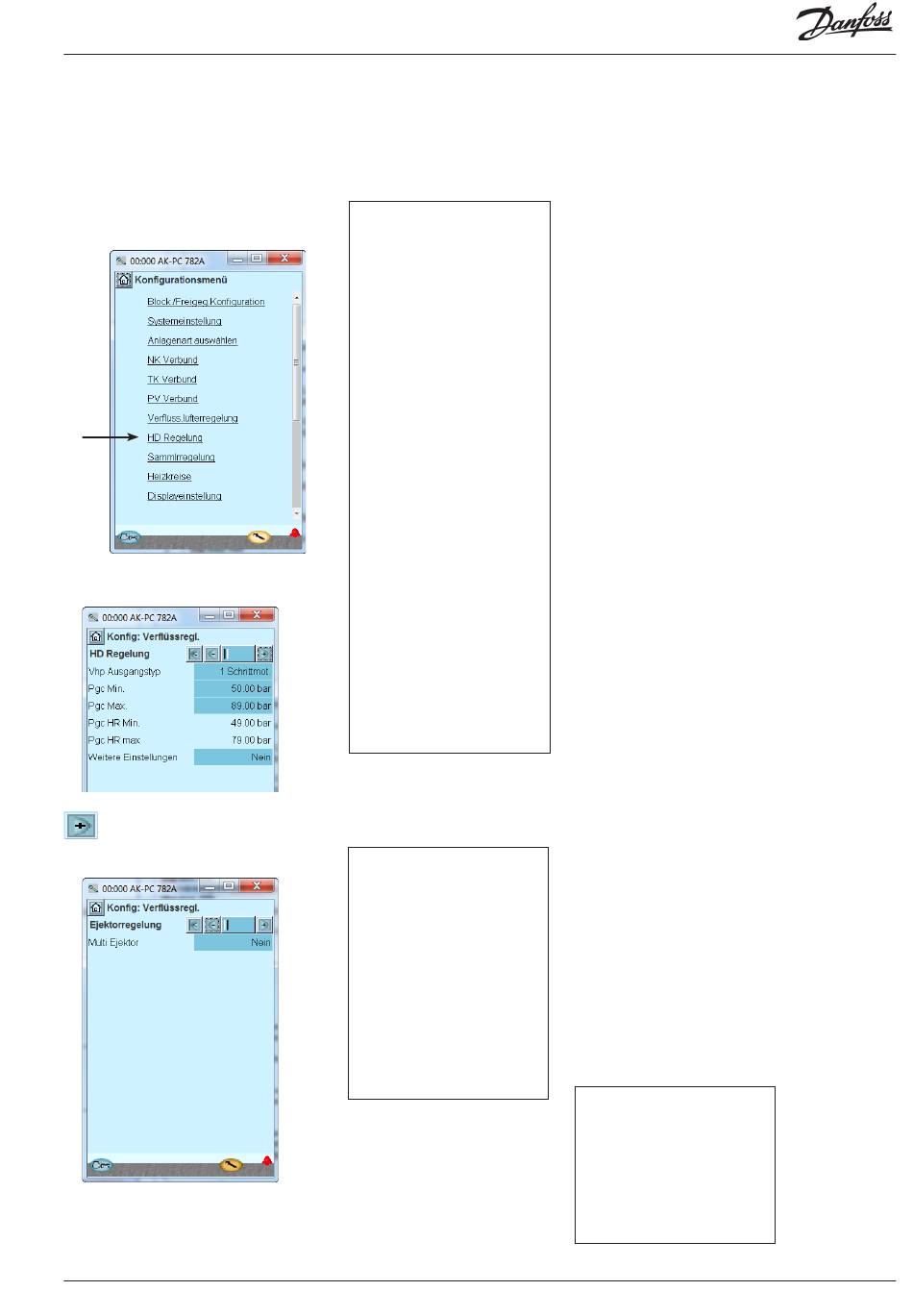

Einstellung der Regelung
des Hochdrucks
1. Gehen Sie zum Konfigurations-
menü
2. Wähle HD Regelung

3. Regelungswerte einstellen

Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.

4. Injektorfunktion einstellen

AK-PC 782A
Die Einstellungen werden hier im
Display angezeigt
Im Beispiel wird nicht auf die
Ejektorregelung eingegangen.
Leistungsregler RS8HL203 © Danfoss 2017-11
3 - HD-Regelung
Vhp. Ausgangsart
Auswahl des Signaltyps zur Regelung des Hochdruck-
Ventils.
- Spannungssignal (ICMTS muss ein Signal zwischen 0 und
10 V haben)
- Schrittmotorsignal über AK-XM 208C
- 2 Stepper motor Signale für Parallelventile
Zusätzlicher Leistung offset
Einstellen, um welchen Wert der Druck erhöht werden soll,
wenn die Funktion „Zusätzlicher Kapazitätsoffset" aktiviert
wird.
Pgc min.
Zulässiger Mindestdruck im Gaskühler
Pgc max.
Zulässiger Höchstdruck im Gaskühler
Erweiterte Einstellungen
Öffnet folgende Auswahlmöglichkeiten
Vhp min. OD
Beschränkung des Schließgrads des ICMT-Ventils
Vhp max. OD
Beschränkung des Öffnungsgrads des ICMT-Ventils
Pgc max. Grenzw. P-Band
P-Band unter „Pgc max", wobei der Öffnungsgrad des
Ventils erhöht wird
dT Unterkühlung
Gewünschte Unterkühlungstemperatur
Kp
Verstärkungsfaktor
Tn
Integrationszeit
Pgc HR min.
Auslesen des zulässigen Mindestdrucks im Hochdruck-
kreislauf während der Wärmerückgewinnung
Pgc HR max.
Einstellen des Druckabfalls während der Wärmerückge-
winnung
Runterfahren bar/min.
Hier kann ausgewählt werden, wie schnell der Sollwert
nach einer vollständigen Wärmerückgewinnung geän-
dert werden muss
Temp. bei 100 bar
Temperatur bei 100 bar. Hier kann die Regelungskurve
während des transkritischen Betriebs festgelegt werden.
Stellen Sie den erforderlichen Temperaturwert ein.
4 - Ejektorregelung
Wählen Sie die Leistung des Ejektorblocks aus.
Der Wert wird dann für jede Ventilkapazität angezeigt.
Die Funktion wird auf Seite 116 beschrieben.
Warnung
Wenn die Regelung während der
Hochdruckregelung gestoppt
wird, steigt der Druck.
Das System muss auf den hö-
heren Druck ausgelegt werden;
andernfalls kommt es zu einem
Füllungsverlust.
63
